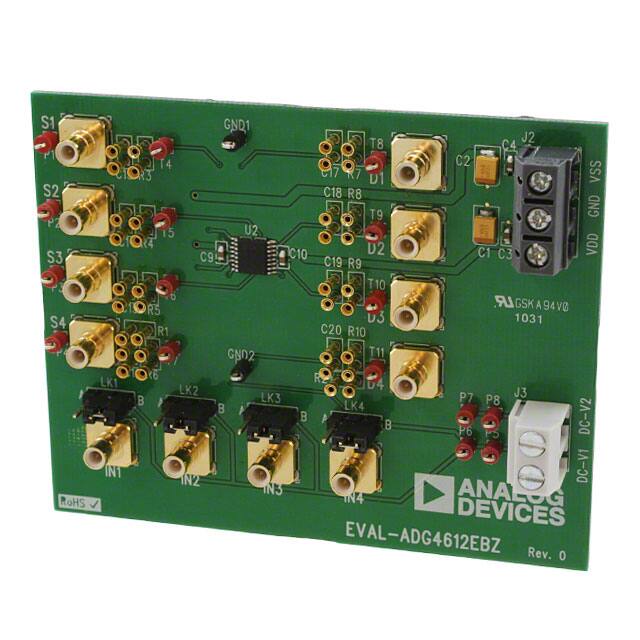

EVAL-ADG4612EBZ

厂牌: ANALOG DEVICES
产品描述: ADG4612 Analog Switch Multiplexer Evaluation Board
供应商型号: Q-EVAL-ADG4612EBZ
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL-ADG4612EBZ

EVAL-ADG4612EBZ概述

    ADG4612/ADG4613 四通道单刀单掷开关技术手册解析

    1. 产品简介


    产品类型:ADG4612/ADG4613 是一款四通道单刀单掷(SPST)开关,采用±5 V 断电保护和集成 5 Ω 导通电阻的设计。
    主要功能:这款开关能在电源正常工作时保证信号的高效传输,并在断电情况下保护电路不受损坏。
    应用领域:广泛应用于热插拔应用、数据采集系统、电池供电系统、自动测试设备、通信系统及作为继电器的替代方案。

    2. 技术参数


    电气特性:
    - 电源电压:±5 V 双电源,3 V 至 12 V 单电源
    - 导通电阻:最大值为 6.1 Ω,典型值为 5.2 Ω
    - 导通电阻平坦度:典型值为 1.4 Ω
    - 信号范围:±3 V 至 ±5.5 V,VDD 至 VSS
    - 漏电流:最大值为 ±300 nA
    - 数字输入:高输入电压 2.0 V,低输入电压 0.8 V
    - 逻辑下拉电阻:400 kΩ
    动态特性:
    - 接通时间:典型值为 73 ns,最大值为 149 ns
    - 关断时间:典型值为 100 ns,最大值为 149 ns
    - 先开后合时间延迟:典型值为 20 ns,最大值为 3 ns
    功率要求:
    - 正常模式:IDD 最大值为 165 μA
    - 隔离模式:IDD 最大值为 165 μA
    温度范围:-40°C 至 +105°C

    3. 产品特点和优势


    断电保护:确保无电源时输入为高阻抗,防止开关或下游电路受损。
    - 过压保护:可达 16 V。
    - 导通电阻平坦度:保证低导通电阻和低失真,适用于高精度应用。
    - 3 V 逻辑兼容输入:便于与现有系统集成。
    - 封装选择:提供 16 引脚 TSSOP 和 3 mm × 3 mm LFCSP 封装,便于灵活安装。

    4. 应用案例和使用建议


    应用场景:
    - 数据采集系统:利用其高精度和稳定性能进行模拟信号处理。
    - 电池供电系统:低功耗特性延长电池寿命。
    - 热插拔应用:保护电路在插入或拔出时的安全。
    使用建议:
    - 正确配置:确保输入电压在安全范围内,避免因过压导致的损害。
    - 合理布局:选择合适的封装和 PCB 布局,提高散热效率,减少寄生效应。

    5. 兼容性和支持


    兼容性:
    - 该开关与多种电源电压兼容,适用于不同应用需求。
    - 与其他模拟和数字组件的兼容性良好,便于系统集成。
    支持信息:
    - 提供详细的参数文档和技术支持,帮助用户快速解决问题。

    6. 常见问题与解决方案


    问题 1:电源电压过高导致开关损坏。
    - 解决方案:使用稳压器或电压调节器来限制输入电压。
    问题 2:在断电状态下信号泄露。
    - 解决方案:确保使用正确的电源管理策略,防止信号泄露。

    7. 总结和推荐


    总体评估:
    - ADG4612/ADG4613 以其卓越的性能和高度的灵活性成为多种应用的理想选择。
    - 在数据采集、电池供电系统及继电器替代应用中表现出色。
    推荐意见:
    - 强烈推荐在需要高精度、低功耗及可靠性的应用中使用 ADG4612/ADG4613。
    通过细致的技术规格分析和实际应用场景探讨,我们相信这款开关将能够满足大部分电子工程师的需求,成为他们项目中的理想选择。
