DC417B

厂牌: ANALOG DEVICES
产品描述:
供应商型号: 505-DC417B-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC417B

DC417B概述


    产品简介


    多封装单运放原型板:DC417B

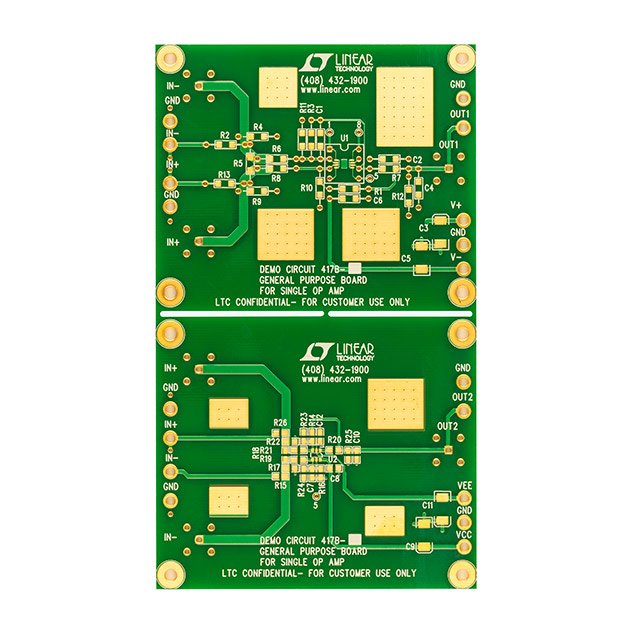

    DC417B 多封装单运放原型板为工程师提供了一个高度灵活的平台,用于构建和测试单运放电路。该板集成了多种常见的封装形式,包括 DIP8、S8、DFN8 和 MS8 等,以及 SOT23-5 和 SOT23-6 封装形式。这使得它特别适合于多种不同类型的运放电路的设计和验证。

    技术参数


    - 封装类型:DIP8、S8、DFN8、MS8、SOT23-5、SOT23-6
    - 组件位置:包括反馈电阻(R3)、增益设定电阻(R11)、去耦电容(C2、C6、C3、C5)等
    - 输入输出:每个板子都配备了接线柱(Terminal posts),便于访问电源、地线、输入和输出信号
    - 兼容性:支持多种 BNC 连接器,方便连接外部设备
    - 工作环境:无特殊限制,适用于标准实验室环境

    产品特点和优势


    DC417B的主要优势在于其高度的灵活性和广泛的适用范围。该板能够支持多种不同的运放封装形式,从而方便工程师选择最适合的封装方式来设计电路。此外,所有关键引脚(如偏移调整、VOS 调整或关断端)都通过接线柱直接引出,大大简化了布线和调试过程。这些特点使它在原型开发和初步验证阶段具有极高的实用价值。

    应用案例和使用建议


    DC417B的典型应用场景是构建非反相放大器电路。通过简单的连接和配置,用户可以轻松实现非反相放大功能。为了更好地利用该板的功能,以下是一些具体的操作建议:
    1. 布线方案:首先根据需要构建电路图,然后对照板子上的组件位置进行连接。利用板子上提供的裸露接地平面,合理布置其他必要的组件。
    2. 使用接线柱:利用板子侧面的接线柱,可以方便地接入电源、地线和输入输出信号。这有助于简化接线和提高测试效率。
    3. 调优建议:对于需要调整偏移或增益的应用,可以通过调节相应的组件(如R3、R11)来实现所需的电路性能。

    兼容性和支持


    DC417B的兼容性很强,支持多种运放封装形式,方便工程师根据实际需求选择合适的封装。厂商提供了丰富的技术支持和文档资源,包括设计文件、技术手册等。此外,用户还可以联系 Linear Technology 的应用程序工程团队获取进一步的帮助和支持。

    常见问题与解决方案


    根据技术手册中的常见问题,以下是几个可能遇到的问题及其解决方法:
    1. 电路性能不佳:
    - 检查所有连接是否正确,确保没有错误的布线。
    - 确认使用的组件值是否符合电路要求。

    2. 信号不稳定:
    - 确保电源稳定,避免电压波动。
    - 检查接地连接是否可靠,以减少噪声干扰。

    3. 偏移调整不准确:
    - 调整相关的组件值(如 R3、R11)直到达到所需的精度。
    - 检查布局是否有潜在的噪声源影响精度。

    总结和推荐


    DC417B是一款非常实用的多封装单运放原型板,适用于各种运放电路的设计和验证。其高度的灵活性和广泛的应用范围使其成为电子设计工程师的理想工具。如果需要在项目初期快速验证电路概念并进行初步性能评估,DC417B无疑是一个值得推荐的选择。

DC417B参数

参数
零件状态 在售
包装方式 盒装

DC417B厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
