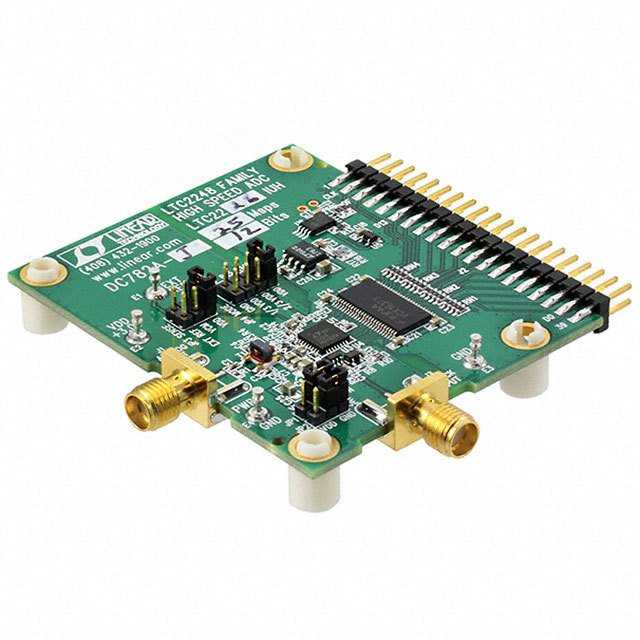

DC782A-J

厂牌: ANALOG DEVICES
产品描述: LTC2226IUH High Speed ADC Demonstration Circuit
供应商型号: 505-DC782A-J-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC782A-J

DC782A-J概述


    产品简介


    产品类型及功能
    本文涉及的产品是演示电路板DC782系列,支持一系列高速、高动态范围的模数转换器(ADC),包括LTC2236、LTC2237、LTC2238等。这些转换器能够将模拟信号转换为数字信号,支持10位至14位的分辨率和10 MSPS至125 MSPS的采样率。这些转换器广泛应用于通信系统、雷达、医学成像、航空航天等领域。

    技术参数


    - 分辨率: 10位至14位
    - 最大采样率: 10 MSPS至125 MSPS
    - 输入频率范围: 1MHz < AIN < 70MHz 或 70MHz < AIN < 170MHz
    - 供电电压: 3.0V [2.7V ~ 3.6V]
    - 逻辑高电平: 最小值2.4V
    - 逻辑低电平: 最大值0.8V
    - 采样时钟频率: 参见表1
    - 输入时钟电平: 2VP-P ~ 2.5VP-P 正弦波或方波
    - 电源电流: 最高150mA

    产品特点和优势


    - 高性能ADC: 这些ADC提供了极高的精度和速度,支持从10位到14位的不同分辨率,以及高达125 MSPS的采样率。
    - 宽频率范围: 不同版本的ADC适用于不同的输入频率范围,确保在各种应用环境中都能保持最佳性能。
    - 易于配置和测试: 演示电路板DC782易于配置和测试,通过跳线可以轻松选择不同的设置,使得用户可以根据需要灵活调整。
    - 广泛的应用领域: 由于其高性能和灵活性,这些ADC被广泛应用于多个行业,如通信、雷达、医疗和航空航天。

    应用案例和使用建议


    - 通信系统: 在移动通信系统中,这些ADC可用于接收和处理无线电信号。
    - 雷达系统: 雷达系统需要高精度和快速响应的ADC来捕捉和处理高速变化的信号。
    - 医疗成像: 医疗成像设备要求高分辨率和高速度,以确保图像的质量和及时性。
    - 航空航天: 航空航天领域对可靠性和性能要求极高,这些ADC能够满足其需求。

    兼容性和支持


    - 兼容性: 这些ADC与其他电子设备和系统的兼容性良好,可以通过合适的驱动程序和软件进行集成。
    - 支持和维护: 厂商提供详细的文档和支持服务,包括设计文件、软件和在线帮助,以便用户进行开发和调试。

    常见问题与解决方案


    - 问题: ADC无法正常工作。
    - 解决方案: 检查电源连接是否正确,确认所有跳线都已正确设置。如果问题仍然存在,联系技术支持。
    - 问题: 数据采集过程中出现异常噪声。
    - 解决方案: 使用带通滤波器降低宽带噪声。确保时钟信号具有低抖动。
    - 问题: 输入信号范围不匹配。
    - 解决方案: 调整传感器的输出或使用适当的衰减器。

    总结和推荐


    综合评估:
    - 优点: 高分辨率、高采样率、宽频率范围、易于配置、广泛的应用领域。
    - 缺点: 高速操作下可能需要特殊的时钟源。
    推荐: 这些ADC非常适合需要高精度和高速度的应用场景。对于通信、雷达、医疗和航空航天等领域的用户来说,它们是非常理想的选择。强烈推荐使用。

DC782A-J参数

参数
零件状态 在售
包装方式 盒装

DC782A-J厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
