DC761A-B

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: 1.2MHz 1,Non-Isolated 3.3V 4.5V 1.8V
供应商型号: DC761A-B-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 DC761A-B

DC761A-B概述


    产品简介

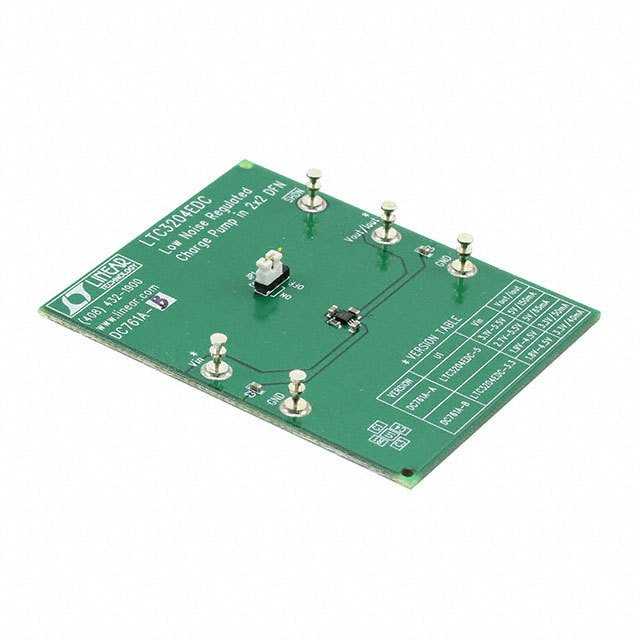

    LTC3204-5 和 LTC3204-3.3 低噪声调节型电荷泵
    LTC3204-5 和 LTC3204-3.3 是由 Linear Technology Corporation 设计的低噪声调节型电荷泵。这些器件集成在一个2x2 DFN(扁平无引线封装)中,用于在不同的输入电压范围内提供稳定输出电压。LTC3204-5 提供5V输出电压,而 LTC3204-3.3 则提供3.3V输出电压。这两种器件在电源管理和电池供电系统中有着广泛的应用。

    技术参数


    | 参数 | DC761A-A (LTC3204-5) | DC761A-B (LTC3204-3.3) |
    |
    | 输入电压范围 | 2.7V - 5.5V | 1.8V - 4.5V |
    | 输出电压 | 4.8V - 5.2V (典型值5V) | 3.168V - 3.432V (典型值3.3V) |
    | 最大输出电流 | VIN > 3.1V: 150mA | VIN > 1.9V: 50mA |
    VIN < 3.1V: 65mA | VIN < 1.9V: 40mA |
    | 开关频率 | 1.2MHz | 1.2MHz |
    | 效率 | VIN = 3.0V, IOUT = 150mA: 81.3% | VIN = 1.8V, IOUT = 25mA: 88.7% |

    产品特点和优势


    LTC3204-5 和 LTC3204-3.3 的显著特点是其极小的尺寸和低功耗设计。仅需要三个0603封装的表面贴装电容器即可实现稳定输出,无需外部电感和二极管。Burst Mode® 操作模式在轻载时能维持低功耗,软启动电路可以防止启动时的大电流冲击。这些特性使得该器件特别适合于电池供电的系统和对空间要求极高的应用场合。

    应用案例和使用建议


    LTC3204-5 和 LTC3204-3.3 主要应用于需要稳定输出电压和低噪声的应用场景,例如电池供电设备、便携式医疗设备和可穿戴电子产品。对于实际使用,建议在连接到电源之前,通过添加铝电解电容来避免输入电压过冲。此外,在测量输入或输出纹波电压时,应注意避免长接地引线,直接触碰探针以获得准确结果。

    兼容性和支持


    LTC3204-5 和 LTC3204-3.3 可与其他标准电子元件和设备轻松兼容。Linear Technology Corporation 提供详尽的技术文档和支持服务,帮助用户进行电路设计和故障排除。

    常见问题与解决方案


    - 问:输入电压过高导致电路损坏怎么办?
    - 答:通过在输入端添加一个铝电解电容进行电压钳位,确保输入电压不超过器件的最大承受范围。

    - 问:启动时输出电压不稳定怎么办?
    - 答:检查负载设置,确保没有过高的负载。如果问题仍然存在,考虑添加软启动电路。
    - 问:如何优化电路效率?
    - 答:选择合适的输入电压范围,合理分配输出负载,确保负载电流不超过最大额定值。

    总结和推荐


    LTC3204-5 和 LTC3204-3.3 是非常出色的小型化、低功耗电荷泵解决方案。它们具备高效率、宽输入电压范围、小体积等特点,适用于多种应用场合。考虑到其独特的优势和广泛的应用领域,强烈推荐这些器件用于任何需要高精度、低噪声输出电压的应用。

DC761A-B参数

参数
最大输入电压 4.5V
最小输出电压 -
开关频率 1.2MHz
拓扑 -
功能 -
同步整流器 -
输出数量 -
输出类型 1,Non-Isolated
最大输出电压 3.3V
最小输入电压 1.8V
零件状态 在售
包装方式 盒装

DC761A-B厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC761A-B数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES DC761A-B DC761A-B数据手册

DC761A-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
