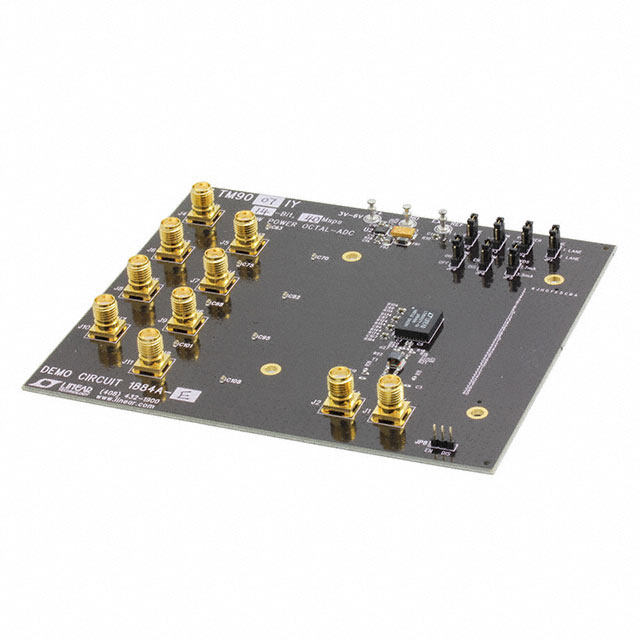

DC1884A-E

厂牌: ANALOG DEVICES
产品描述: LTM9007-14 ADC Demonstration Circuit 40MSPS Pscope IDE
供应商型号: DC1884A-E-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC1884A-E

DC1884A-E概述

    电子元器件产品技术手册:LTM9011-14 系列

    产品简介


    LTM9011-14、LTM9010-14、LTM9009-14、LTM9008-14、LTM9007-14 和 LTM9006-14 是一款由 Linear Technology 生产的高速、八通道模数转换器(ADC)系列。该系列产品专为高性能模拟信号处理而设计,具有多种分辨率(最高达 14 位)和多种采样率(最高达 125 MSPS)。LTM9011-14 系列 ADC 广泛应用于通信系统、雷达、医疗成像和其他需要高精度信号采集的领域。

    技术参数


    - 供应电压: 根据采样率和 A/D 转换器的不同,此电源必须提供高达 700mA 的电流,建议在 3.5V 时工作(最小/最大范围为 3.3V 至 6V)。
    - 模拟输入范围: 取决于 SENSE 引脚电压,为 1VP-P 至 2VP-P。
    - 逻辑输入电压: 最小逻辑高电平为 1.3V,最大逻辑低电平为 0.6V。
    - 逻辑输出电压(差分): 差分输出电压典型值为 350mV/1.25V 共模,最小值为 247mV/1.25V 共模。
    - 采样频率(转换时钟频率): 详见表 1。
    - 编码时钟电平(单端编码模式): ENC- 连接至 GND,0V 至 3.6V。
    - 编码时钟电平(差分编码模式): ENC- 不连接到 GND,0.2V 至 3.6V。
    - 分辨率: 14 位。
    - 输入频率范围: 1MHz 至 70MHz。
    - 无杂散动态范围 (SFDR): 见适用的数据手册。
    - 信噪比 (SNR): 见适用的数据手册。
    表 1. DC1884 各版本的 ADC 型号
    | 版本 | ADC 型号 | 分辨率 | 最大采样率 | 输入频率范围 |

    | DC1884A-A | LTM9011-14 | 14 位 | 125 Msps | 1MHz 至 70MHz |
    | DC1884A-B | LTM9010-14 | 14 位 | 105 Msps | 1MHz 至 70MHz |
    | DC1884A-C | LTM9009-14 | 14 位 | 80 Msps | 1MHz 至 70MHz |
    | DC1884A-D | LTM9008-14 | 14 位 | 65 Msps | 1MHz 至 70MHz |
    | DC1884A-E | LTM9007-14 | 14 位 | 40 Msps | 1MHz 至 70MHz |
    | DC1884A-F | LTM9006-14 | 14 位 | 25 Msps | 1MHz 至 70MHz |

    产品特点和优势


    LTM9011-14 系列具有以下独特的功能和优势:
    - 高采样率和高分辨率:能够处理高达 125 MSPS 的采样率和 14 位的分辨率,适用于高精度信号采集。
    - 多通道设计:采用八通道设计,适合多通道同步采样的应用。
    - 低功耗:具有多种节能模式,如睡眠模式和通道休眠模式,可降低功耗。
    - 灵活的配置选项:可以通过串行编程进行各种配置,如随机化、二进制补码模式和输出驱动电流的选择。

    应用案例和使用建议


    LTM9011-14 系列适用于多种应用场景,例如:
    - 通信系统:高速数据采集和处理。
    - 雷达系统:高精度信号检测和处理。
    - 医疗成像:高分辨率图像采集。
    在实际应用中,为了获得最佳性能,需要注意以下几点:
    - 模拟输入网络优化:根据不同频率,可能需要优化 RC 网络以实现最佳的噪声和失真性能。
    - 滤波器选择:在模拟输入和编码时钟上使用适当的带通滤波器可以提高噪声性能。
    - 电源和信号的应用:确保正确连接电源和信号,遵循手册中的设置步骤。

    兼容性和支持


    LTM9011-14 系列可以与配套的 DC1371 数据采集和收集系统结合使用,通过 PScope 软件进行控制和配置。软件可以在 Linear Technology 官方网站下载。Linear Technology 提供了技术支持和维护服务,确保用户能够顺利使用该产品。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 电源问题:确保电源电压在 3.3V 至 6V 之间,电流不超过 700mA。
    - 噪声问题:使用适当的带通滤波器可以减少宽带噪声。
    - 配置问题:参考 PScope 软件中的说明进行串行编程设置。

    总结和推荐


    综上所述,LTM9011-14 系列是一款高性能的 ADC 产品,特别适合需要高精度和高速度信号采集的应用场合。其多通道设计和灵活的配置选项使其在通信、雷达和医疗成像等领域具有显著的优势。对于需要高精度信号采集的应用,我们强烈推荐使用 LTM9011-14 系列产品。

DC1884A-E参数

参数
零件状态 在售
包装方式 盒装

DC1884A-E厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC1884A-E数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC1884A-E DC1884A-E数据手册

DC1884A-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
