DC2417A-A

厂牌: ANALOG DEVICES

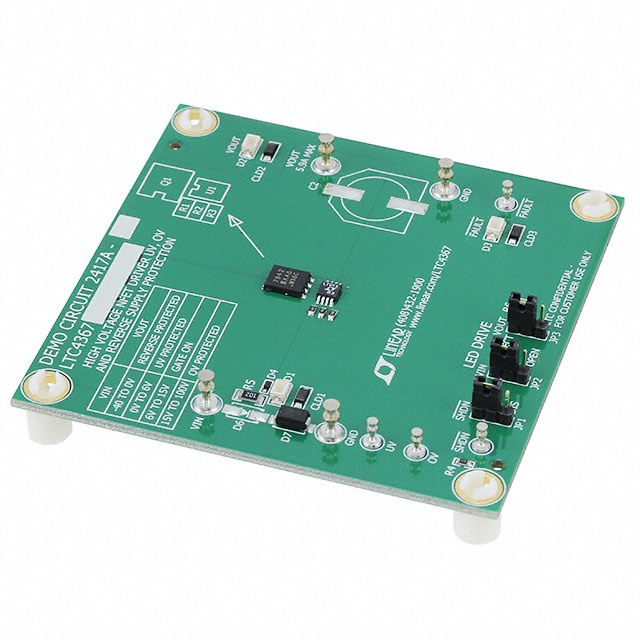

产品描述: LTC4367 Supervisory Circuit Demonstration Circuit
供应商型号: 4032724
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC2417A-A

DC2417A-A概述


    产品简介


    LTC4367:过压、欠压及反向电源保护控制器
    LTC4367 是一款由 Linear Technology 开发的高性能过压(OV)、欠压(UV)和反向电源保护控制器。该器件能够监控输入电压,并在输入电压过高、过低或为负时自动断开下游电路。其主要应用于需要稳定供电的应用场合,例如电源管理和工业控制系统中。

    技术参数


    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |

    | VIN | 输入电压范围 | 操作范围 | 2.5 | —— | 60 | V |
    保护范围 | -40 | —— | 100 | V |
    | VIN(UVLO) | 输入电源欠压锁定 | VIN 上升时 | 1.8 | 2.2 | 2.4 | V |
    | IVIN(On) | 输入电源电流;正常操作 | SHDN = 2.5V | 30 | —— | 90 | µA |
    | IVIN(Off) | 输入电源电流;关断 | SHDN = 0V, VIN = VOUT | 5 | —— | 20 | µA |
    | IVIN(R) | 反向输入电源电流 | VIN = -40V, VOUT = 0V | -1.5 | —— | -2 | mA |
    | ∆VGATE | 门驱动电压(GATE - VOUT) | VIN = VOUT = 5.0V, IGATE = 0μA | 7.2 | 10 | 8.7 | V |
    | IGATE(UP) | 门拉高电流 | GATE = 15V, VIN = VOUT = 12V | -20 | —— | -50 | µA |
    | IGATE(FAST) | 门快速下拉电流 | GATE = 20V, VIN = VOUT = 12V | 30 | 60 | 90 | mA |
    | IGATE(SLOW) | 门慢速下拉电流 | GATE = 20V, VIN = VOUT = 12V | 50 | 90 | 160 | µA |
    | VUV | 欠压输入阈值电压 | UV 下降时 | 492.5 | 500 | 507.5 | mV |
    | VOV | 过压输入阈值电压 | OV 上升时 | 492.5 | 500 | 507.5 | mV |
    | tGATE(FAST) | 门快速关断延迟时间 | CGATE = 2.2nF, UV 或 OV 故障 | 2 | 4 | µs |
    | tFAULT | 过压、欠压故障传播延迟时间 | 过驱 50mV, VIN = VOUT = 12V | 1 | 2 | µs |
    | VSHDN | SHDN 输入阈值 | SHDN 下降时 | 0.4 | 0.75 | 1.2 | V |
    | VUVBOARD | 板级欠压范围 | —— | 5.75 | 5.97 | 6.17 | V |
    | VOVBOARD | 板级过压范围 | —— | 14.44 | 14.95 | 15.47 | V |

    产品特点和优势


    LTC4367 的独特功能使其在多种应用场合中脱颖而出,具体包括:
    - 宽工作电压范围:LTC4367 能够在 -40V 至 100V 的直流电压范围内正常工作,提供 2.5V 至 60V 的操作范围。
    - 精确的电压保护:该器件具备高精度的过压和欠压比较器,确保只有在允许的电压窗口内才将电源施加到系统。
    - 快速响应时间:LTC4367 具有快速的故障响应时间,确保及时切断异常电压,防止潜在损害。
    - 灵活的控制接口:可通过 SHDN 引脚实现系统的关闭,降低功耗并进入低电流模式。
    - 高集成度:集成了 N 通道 MOSFET,简化了设计复杂性并减少了外部组件数量。
    这些特点使得 LTC4367 在严苛的工业和电力管理应用中表现出色,其可靠性和高效性使其成为市场的首选。

    应用案例和使用建议


    LTC4367 可广泛应用于需要高度可靠的电源管理的系统中,如:
    - 工业控制系统
    - 高压电源设备
    - 电动汽车充电站
    在实际使用中,用户可以参考以下步骤进行设置和测试:
    1. 测试反向电压保护:
    - 将 JP1 设置为 EN。
    - 将 JP2 和 JP3 设置为 CONNECT LED。
    - 将电源以负极配置连接到 VIN 和 GND(正极连接到 GND,负极连接到 VIN)。
    - 使用伏特表和安培表测量输入和输出电压及电流。
    - 确保输出电压为 0V,所有 LED 关闭。
    - 设置 JP2 和 JP3 到 OPEN 位置,测量输入电流,应≤2.4mA。
    2. 测试欠压和过压保护:
    - 将电源连接到 VIN 以正确极性(正极连接到 VIN,负极连接到 GND)。
    - 将电源逐步提升至 60V 并观察绿灯亮起,红灯也应亮起,绿灯熄灭。
    - 将电源逐步降至 0V 并观察相应的 LED 状态变化。
    - 重复上述步骤,但在 VOUT 和 GND 之间添加 3A 负载。

    兼容性和支持


    LTC4367 设计上具有较高的灵活性,易于与其他标准的电子元器件和设备配合使用。如有任何技术问题,Linear Technology 提供了全面的支持和服务,包括应用工程帮助和技术文档下载,便于用户顺利进行产品评估和部署。

    常见问题与解决方案


    1. 问:如何在未正确配置电源时避免意外损坏?
    - 答:按照正确的极性连接电源,避免反向连接。确保所有的接线都符合手册中的要求。

    2. 问:当输入电压超出保护范围时,如何确保系统安全?
    - 答:系统会在检测到异常电压时立即断开连接,并通过 FAULT 引脚信号提醒。可以通过监测该引脚来提前发现潜在问题。

    3. 问:系统如何在异常情况下快速恢复正常运行?
    - 答:通过 SHDN 引脚使系统进入低功耗状态,当输入电压恢复正常后,系统将自动恢复运行。

    总结和推荐


    LTC4367 是一款设计精良的过压、欠压和反向电源保护控制器,具备广泛的适用范围和强大的保护功能。它在可靠性、精确性和易用性方面表现出色,适用于各种严苛的工业和电力管理系统。因此,我强烈推荐 LTC4367 作为这些应用场合的理想选择。
