DC2046A-F

厂牌: ANALOG DEVICES
产品描述: LT4276C/LT4321 OR Controller/Power Over Ethernet 5VDC Output Demonstration Circuit
供应商型号: Y-DC2046A-F
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC2046A-F

DC2046A-F概述

    高效PoE PD接口及集成开关稳压器演示电路 2046A-F

    产品简介

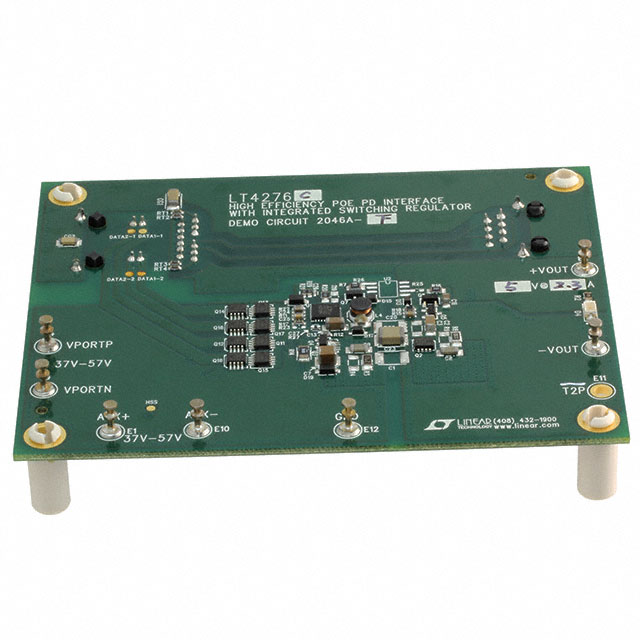

    演示电路2046A-F是一款由线性科技公司(Analog Devices)开发的高效以太网供电(Power over Ethernet,简称PoE)受电设备(Powered Device,PD)。此PD通过隔离电源供应,利用同步反激式拓扑结构提供电力。电路板集成了两款核心芯片:LT4276和LT4321。其中,LT4276负责IEEE802.3af(PoE,Type 1)、IEEE802.3at(PoE+,Type 2)和LTPoE++™ PD接口与电源控制。LT4321进一步优化效率,通过减少桥式损耗实现更高的能效。

    技术参数


    - 端口电压 (VPORT):范围为37V至57V。
    - 辅助电压 (From AUX+ to AUX–):范围为37V至57V。
    - 输出电压:典型值为5V。
    - 最大输出电流:2.3A。
    - 输出电压纹波 (VPORT = 37V, IOUT = 2.3A):30mVP-P(典型值)。
    - 输出调节精度:±0.2%(典型值)。
    - 效率 (VPORT = 48V, IOUT = 2.3A, 端到端):90%(典型值)。
    - 开关频率:250kHz(典型值)。

    产品特点和优势


    该演示电路板具有以下显著特点和优势:
    - 高集成度:采用高度集成的设计方案,包含多个功能模块,节省空间且简化设计复杂度。
    - 高效能:通过优化电路设计,提高系统整体的效率。
    - 宽电压范围:支持广泛的输入电压范围,适应多种应用场景。
    - 高可靠性:集成多重保护机制,提升产品的稳定性和可靠性。

    应用案例和使用建议


    - 应用案例:可广泛应用于网络基础设施、安防监控系统、工业自动化等领域。本演示电路特别适合用于需要较高功率和稳定输出的应用场景。
    - 使用建议:在使用过程中应注意正确连接电源和负载,避免长接地引线带来的测量误差。具体操作步骤请参照手册中的快速启动指南进行。

    兼容性和支持


    - 兼容性:电路板可与其他标准的PoE供电设备(PSE)兼容。
    - 支持信息:线性科技公司提供技术支持服务,协助解决应用过程中遇到的问题。此外,详细的电路设计文件也可用于二次开发。

    常见问题与解决方案


    - 问题1:如何正确测量输出电压纹波?
    - 解决方案:确保探头接地端直接接触输出端点,避免长接地引线影响测量结果。

    - 问题2:辅助电源输入与PoE电源输入之间的切换规则是什么?
    - 解决方案:当辅助电源存在时,它将成为优先供电源。只有在辅助电源断开时,系统才会切换到PoE电源。

    总结和推荐


    综上所述,演示电路2046A-F不仅展示了LT4276和LT4321芯片的强大功能,而且通过高效的电源管理,实现了卓越的能效表现。这款PD接口电路具有较高的性价比和广泛的应用前景,非常适合需要高可靠性、高效率电源转换的设备。因此,强烈推荐这一产品用于相关领域的设计和开发项目。
