DC617A

厂牌: ANALOG DEVICES
产品描述:
供应商型号: Y-DC617A
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC617A

DC617A概述


    产品简介


    隔离同步前向转换器——四分之一砖型
    产品概述:

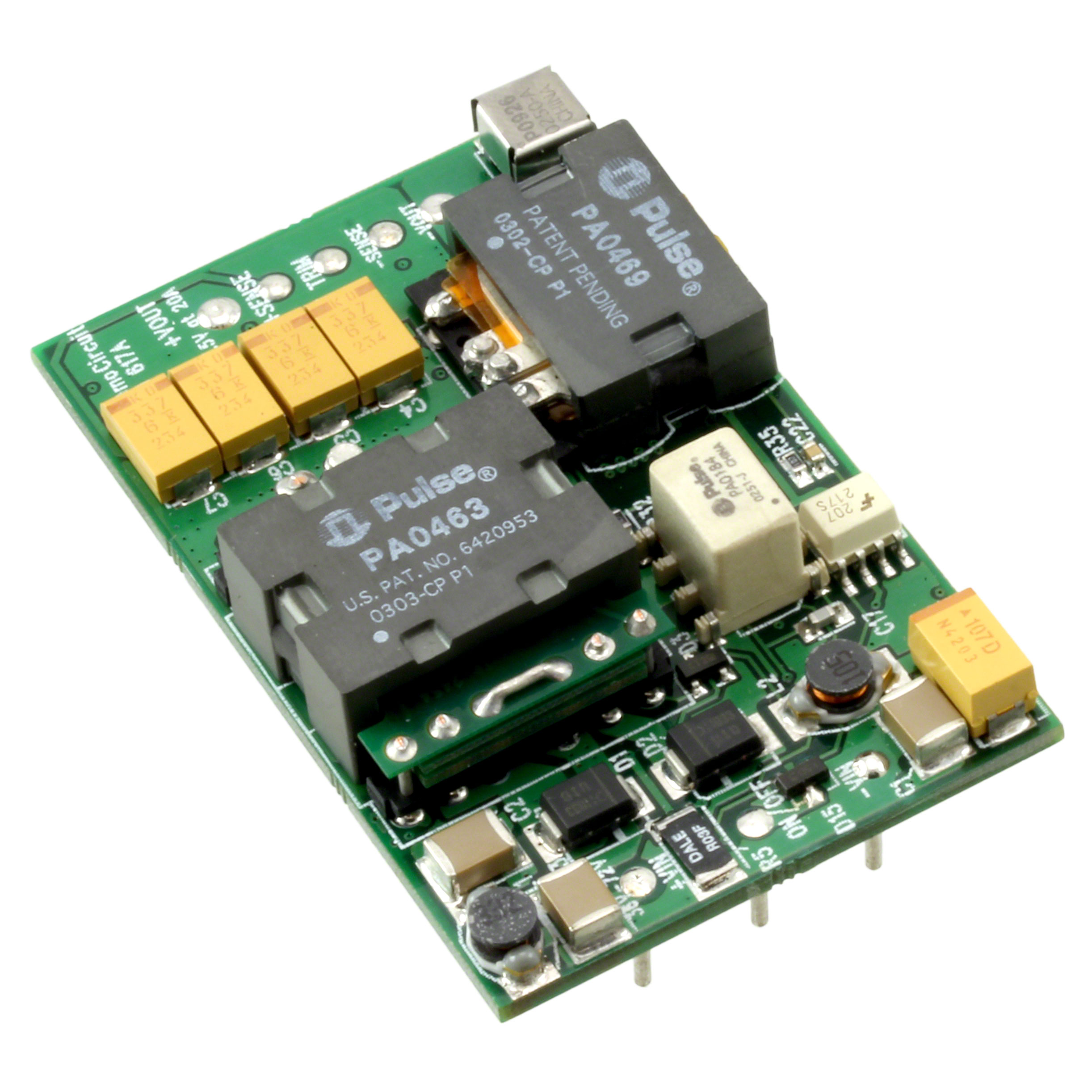

    演示电路617是一款隔离同步前向转换器,采用LT3781和LTC1698控制器设计。它被设计为一种板级替代方案,用于“四分之一砖”DC/DC转换器。此转换器能够提供从48V(36V至72V)输入电源到2.5V的隔离输出,最大输出电流可达20A。该转换器具备低输入电容、过温保护、软启动以及输入欠压和过压锁存等功能。

    技术参数


    - 输入电压范围: 36V~72V
    - 最大输入电流: 1.6A (当VIN=36V时)
    - 峰值电流冲击: 0.2A, 2秒 (当VIN=72V时)
    - 反射纹波电流: 100mAp-p
    - 输出电压: 2.40V ~ 2.60V
    - 输出调节率: 线性/负载 0.1% / 0.2%
    - 输出短路保护: 1000ms循环,自动重启
    - 效率: 86.1%
    - 热关断温度: 100°C (室温)
    - 隔离电压: 1500VDC
    - 隔离电阻: 10 MΩ
    - 隔离电容: 2200 pF

    产品特点和优势


    1. 高效率: 转换器在典型条件下效率高达86.1%,有效减少能量损失。
    2. 过温保护: 具备热关断机制,在100°C时会自动关闭,确保安全运行。
    3. 软启动: 支持输入欠压和过压锁存,确保系统平稳启动。
    4. 低输入电容: 减少启动瞬间的大电流冲击,提高系统稳定性。
    5. 宽输入电压范围: 可以适应不同电压源,增强灵活性。

    应用案例和使用建议


    应用案例:
    该转换器特别适用于电信应用,如48V电信系统。其紧凑的设计使其能够在不占用过多空间的情况下提供稳定高效的电力供应。
    使用建议:
    为了确保最佳性能,在设计系统时应考虑散热管理,特别是在高负载情况下。增加强制空气冷却可显著降低组件温度,延长使用寿命。对于某些特定应用(例如需要热插拔),建议采用额外的保护措施,如LT4250H负电压热插拔控制器。

    兼容性和支持


    兼容性:
    本产品可以与标准四分之一砖型模块直接兼容,无需进行任何物理改造即可实现快速原型测试。
    支持:
    技术支持可通过联系制造商获取。设计文件和应用指南也可在制造商官网下载,帮助用户进一步了解产品的特性和应用场景。

    常见问题与解决方案


    1. 问题: 初次启动时需要等待较长时间。
    解决方案: 可以通过调整R8和R9的阻值来改变启动延迟时间。

    2. 问题: 在高负载下温度过高。
    解决方案: 增加强制空气流动,改善散热条件。对于更高负载需求,建议采用多层PCB板以提高热性能。
    3. 问题: 输出电压不稳定。
    解决方案: 确保所有连接正确,且感测线无短路现象。如有必要,重新校准感测线。

    总结和推荐


    总结:
    该隔离同步前向转换器具有高效、稳定的输出和强大的过温保护功能。其宽输入电压范围和良好的散热性能使其成为电信和其他高可靠性要求场合的理想选择。
    推荐:
    鉴于其出色的性能表现和广泛的适用性,我们强烈推荐在需要高效率、稳定输出和高可靠性的应用场景中使用此产品。
