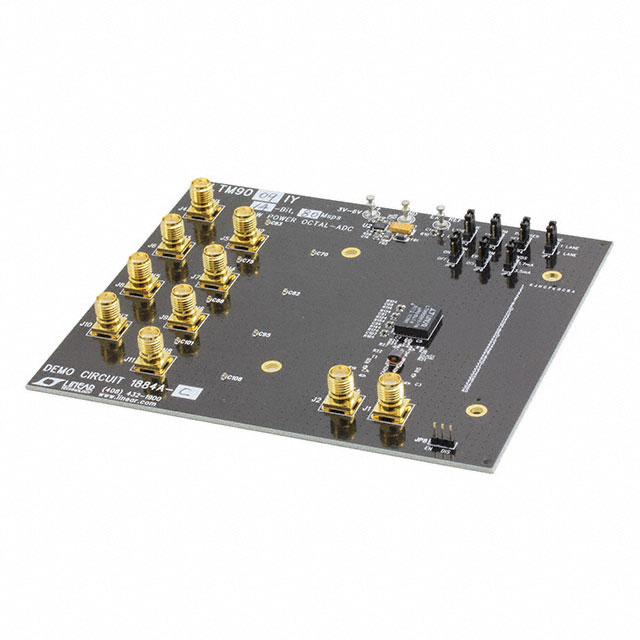

DC1884A-C

厂牌: ANALOG DEVICES
产品描述: LTM9009-14 ADC Demonstration Circuit 80MSPS Pscope IDE
供应商型号: Y-DC1884A-C
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC1884A-C

DC1884A-C概述

    电子元器件产品技术手册

    产品简介


    LTM9011-14、LTM9010-14、LTM9009-14、LTM9008-14、LTM9007-14 和 LTM9006-14 系列是高速八通道14位模数转换器(ADC)家族。这些转换器适用于多种应用领域,如通信系统、雷达、软件定义无线电和其他需要高速数据采集的应用场景。通过DC1884A演示板,可以方便地评估这些转换器的性能。

    技术参数


    | 参数 | 条件 | 值 |
    |
    | 供电电压 | 不同采样率及ADC | 最大电流700mA |
    优化值为3.5V |
    [3.3V至6V] | 最小/最大 |
    | 模拟输入范围 | 取决于SENSE引脚电压 | 1VP-P 至 2VP-P |
    | 逻辑输入电压 | 最低逻辑高 | 1.3V |
    最大逻辑低 | 0.6V |
    | 逻辑输出电压(差分) | 100Ω负载,3.5mA模式 | 350mV/1.25V CM |
    最低逻辑水平 | 247mV/1.25V CM |
    | 采样频率 | 见表1
    | 编码时钟电平 | 单端编码模式 | 0V 至 3.6V |
    差分编码模式 | 0.2V 至 3.6V |
    根据表1的不同版本,这些转换器具有不同的分辨率和采样率。所有版本都支持1MHz至70MHz的输入频率范围。

    产品特点和优势


    LTM9011-14系列的特点在于其14位的高分辨率和广泛的采样率选择。这种灵活性使其能够适应各种应用需求。此外,其低功耗模式和支持灵活配置的选项,如随机化、两补码模式、睡眠模式等,增强了其在不同环境下的适用性。这些功能使得该系列产品在市场上的竞争力显著提升。

    应用案例和使用建议


    在应用案例方面,LTM9011-14系列常用于通信系统的数据采集和处理。在使用这些转换器时,需特别注意模拟输入网络和编码时钟信号的优化,以确保最佳的噪声性能。例如,在高频输入时,可以考虑添加放大器来增强信号质量。对于数据采集系统,可以使用LC滤波器来减少宽带噪声。
    使用建议包括:
    - 使用带通滤波器对编码时钟和模拟输入进行滤波。
    - 将滤波器放置在驱动端附近以避免反射。
    - 在高频率下,使用GaAs增益块前置放大器可改善信号完整性。

    兼容性和支持


    LTM9011-14系列的数字输出遵循VITA-57/FMC标准,但用户在使用不同FMC载卡时应验证信号连接。厂商提供了Pscope软件工具,用于编程和数据收集,确保用户能充分利用产品的高级配置选项。

    常见问题与解决方案


    1. 电源不稳定导致数据异常
    - 解决方案:检查电源连接是否正确,确保电压稳定在规定范围内。
    2. 噪声干扰导致数据失真
    - 解决方案:优化模拟输入网络,使用滤波器减少噪声干扰。
    3. 无法启动
    - 解决方案:确认所有跳线设置正确,检查硬件连接是否稳固。

    总结和推荐


    综上所述,LTM9011-14系列因其高分辨率、广泛适用性和灵活配置而成为高性能数据采集应用的理想选择。通过优化设置和正确使用跳线,可以充分发挥其性能。对于需要高速数据采集的应用场景,强烈推荐使用这一系列的转换器。
    如果需要进一步技术支持或定制配置,建议联系厂商获取详细信息。

DC1884A-C参数

参数
零件状态 在售
包装方式 盒装

DC1884A-C厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
