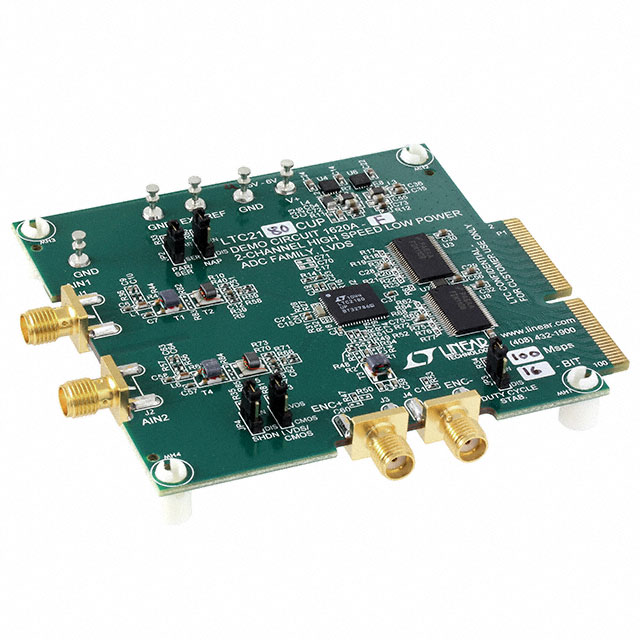

DC1620A-F

厂牌: ANALOG DEVICES
产品描述: LTC2180 ADC Demonstration Circuit 25MSPS Pscope IDE
供应商型号: Y-DC1620A-F
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC1620A-F

DC1620A-F概述


    产品简介


    本手册涵盖了多个高性能模数转换器(ADC)的产品演示电路1620A(DC1620A)。这些ADC型号包括LTC2185、LTC2184、LTC2183、LTC2182、LTC2181、LTC2180、LTC2188、LTC2145-14/-12、LTC2144-14/-12、LTC2143-14/-12、LTC2142-14/-12、LTC2141-14/-12、LTC2140-14/-12、LTC2145-12/-12等。这些ADC具有16位、14位和12位分辨率,采样率范围从20 MSPS到125 MSPS,适用于双通道ADC。DC1620A是一款专门设计用于评估这些高性能ADC特性的演示电路板。

    技术参数


    以下是各个版本ADC的关键技术参数,具体细节可参见下表:
    | 变体 | ADC型号 | 分辨率 | 最大采样率 | 输入频率范围 |

    | 1620A-A | LTC2185 | 16位 | 125 MSPS | 5 MHz至140 MHz |
    | 1620A-B | LTC2184 | 16位 | 105 MSPS | 5 MHz至140 MHz |
    | 1620A-C | LTC2183 | 16位 | 80 MSPS | 5 MHz至140 MHz |
    | 1620A-D | LTC2182 | 16位 | 65 MSPS | 5 MHz至140 MHz |
    | 1620A-E | LTC2181 | 16位 | 40 MSPS | 5 MHz至140 MHz |
    | 1620A-F | LTC2180 | 16位 | 25 MSPS | 5 MHz至140 MHz |
    | 1620A-G | LTC2145-14 | 14位 | 125 MSPS | 5 MHz至140 MHz |
    | 1620A-H | LTC2144-14 | 14位 | 105 MSPS | 5 MHz至140 MHz |
    | 1620A-I | LTC2143-14 | 14位 | 80 MSPS | 5 MHz至140 MHz |
    | 1620A-J | LTC2142-14 | 14位 | 65 MSPS | 5 MHz至140 MHz |
    | 1620A-K | LTC2141-14 | 14位 | 40 MSPS | 5 MHz至140 MHz |
    | 1620A-L | LTC2140-14 | 14位 | 25 MSPS | 5 MHz至140 MHz |
    | 1620A-M | LTC2145-12 | 12位 | 125 MSPS | 5 MHz至140 MHz |
    | 1620A-N | LTC2144-12 | 12位 | 105 MSPS | 5 MHz至140 MHz |
    | 1620A-O | LTC2143-12 | 12位 | 80 MSPS | 5 MHz至140 MHz |
    | 1620A-P | LTC2142-12 | 12位 | 65 MSPS | 5 MHz至140 MHz |
    | 1620A-Q | LTC2141-12 | 12位 | 40 MSPS | 5 MHz至140 MHz |
    | 1620A-R | LTC2140-12 | 12位 | 25 MSPS | 5 MHz至140 MHz |
    | 1620A-S | LTC2188 | 16位 | 20 MSPS | 5 MHz至140 MHz |
    | 1620A-T | LTC2270 | 16位 | 20 MSPS | 5 MHz至140 MHz |

    产品特点和优势


    1. 高性能:提供16位、14位和12位分辨率的ADC,具有宽泛的采样率范围,适用于各种高速信号采集应用。
    2. 宽输入频率范围:支持5 MHz至140 MHz的输入频率范围,适用于多种高频信号的应用。
    3. 低噪声和高动态范围:采用先进的信号处理技术,能够有效抑制噪声并提高动态范围。
    4. 双通道设计:支持双通道ADC,实现更复杂的信号处理能力。

    应用案例和使用建议


    1. 雷达和通信系统:适合于军事和民用雷达系统,无线通信系统的信号处理。
    2. 医疗成像设备:可用于超声波和其他成像技术中的信号采集和处理。
    3. 工业自动化控制:适合应用于工业过程控制系统中的传感器信号处理。

    兼容性和支持


    DC1620A演示电路板可与其他设备如USB数据采集系统(DC890)和模拟输入网络进行配合使用。供应商提供了详细的文档和技术支持,确保用户能够顺利进行开发和调试。

    常见问题与解决方案


    1. 供电电压不正确:确保电源电压在4.5V至6.0V之间。
    2. 信号失真严重:检查输入信号源的失真情况,必要时增加一个低噪声功率放大器。
    3. 输出信号不正确:确认数字输出模式设置正确,特别是输出电流和终端电阻的设置。

    总结和推荐


    总体来看,DC1620A演示电路板是评估这些高性能ADC的理想选择。它不仅提供了广泛的分辨率和采样率选项,还具备出色的噪声抑制能力和动态范围。强烈推荐给需要进行高速信号采集和处理的设计工程师和研究人员。
    这款产品的综合性能非常出色,在多种高频信号应用中表现出色。如果您正在寻找高性能的ADC解决方案,DC1620A无疑是一个值得考虑的选择。

DC1620A-F参数

参数
零件状态 在售
包装方式 散装
