DS28C36EVKIT#

厂牌: ANALOG DEVICES
产品描述:
供应商型号: 2664255
供应商: element14
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DS28C36EVKIT#

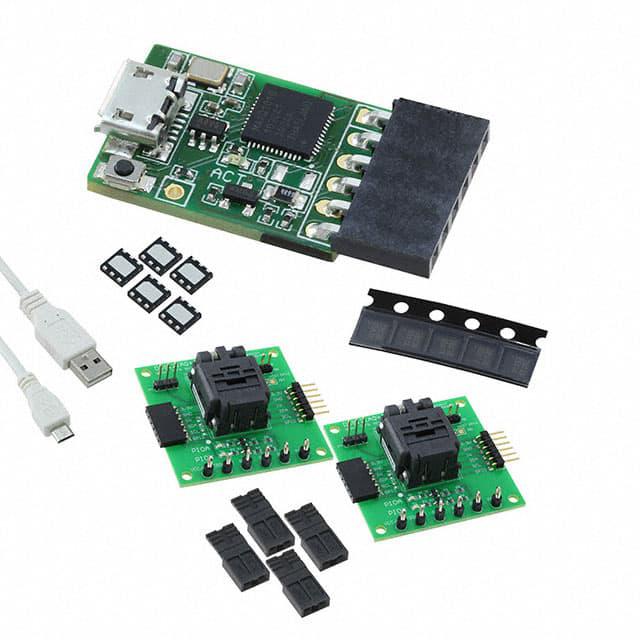

DS28C36EVKIT#概述

    DS28C36 DeepCover Secure Authenticator

    产品简介


    DS28C36 是一款由 Maxim Integrated 生产的 DeepCover® 安全认证器,集成了基于硬件的非对称(ECC-P256)和对称(SHA-256)安全功能。这款安全认证器提供了多种高级安全工具,包括随机数生成器、受保护的 EEPROM 存储器、减计数器、可配置的通用输入输出引脚(GPIO),以及一个独特的 64 位 ROM ID。这些功能使得 DS28C36 在物联网节点、配件和外围设备的认证、加密密钥的安全存储以及固件的安全引导等方面有着广泛应用。

    技术参数


    - 电源电压范围:2.2V 到 3.63V
    - 工作温度范围:-40°C 到 +85°C
    - 存储温度范围:-55°C 到 +125°C
    - 绝对最大额定值:
    - 任何引脚相对于 GND 的电压范围:-0.5V 至 4.0V
    - 最大电流:20mA
    - 焊接温度(10 秒):+300°C
    - 回流焊接温度:+260°C
    - 通信协议:I2C,最高时钟频率可达 1MHz
    - 封装:6 引脚 TDFN(带散热焊盘)
    - 电气特性:
    - 供电电压:2.2V 或 2.97V 至 3.63V
    - 活动模式供电电流:300μA
    - 静态模式供电电流:250μA
    - 计算电流:7.5mA
    - EEPROM 写入寿命:100K 次
    - EEPROM 读取时间:1ms
    - EEPROM 写入时间:15ms
    - 数据保持时间:+85°C 下 10 年

    产品特点和优势


    1. ECC-256 计算引擎:
    - 符合 FIPS 186 的 ECDSA P256 签名和验证
    - ECDH 密钥交换防止中间人攻击
    - 带身份验证的 ECC 密钥读写操作
    2. FIPS 180 SHA-256 计算引擎:
    - HMAC 计算
    - 使用 ECDH 建立密钥的 SHA-256 OTP 加密读写操作
    3. 双 GPIO 引脚:
    - 支持认证和非认证操作
    - 可选的 SHA-256 或 ECDSA 身份验证控制
    4. 真随机数生成器:
    - 具有 NIST SP 800-90B 兼容的熵源
    5. 其他特性:
    - 17 位一次性设置的非易失性减计数器
    - 8Kbits 的 EEPROM 用于用户数据、密钥和证书
    - 唯一且不可改变的 64 位 ROM ID
    - 带散热焊盘的 6 引脚 TDFN 封装

    应用案例和使用建议


    应用案例:
    - 物联网节点加密保护
    - 外设的安全认证
    - 主机控制器的加密密钥安全存储
    - 固件的安全引导
    使用建议:
    - 在设计中考虑 GPIO 引脚的灵活配置,以实现不同的安全操作模式。
    - 通过使用 SHA-256 或 ECDSA 身份验证机制,提高系统的安全性。
    - 使用减计数器进行严格的生命周期管理。

    兼容性和支持


    DS28C36 与 I2C 协议兼容,可通过其 SCL 和 SDA 引脚与各种主机系统通信。Maxim Integrated 提供详尽的技术文档和客户支持,帮助用户顺利使用此设备。此外,官方网站提供了最新的数据手册、样例代码和技术支持资源。

    常见问题与解决方案


    1. 问题:设备无法正常启动。
    - 解决方案:检查供电电压是否符合要求,确保接地良好,重启设备并检查接线是否正确。
    2. 问题:通信不稳定。
    - 解决方案:确认 I2C 总线的总电容不超过 400pF,检查 SCL 和 SDA 线的上拉电阻是否合适。
    3. 问题:数据丢失。
    - 解决方案:确认 EEPROM 的写入寿命和数据保持时间是否满足需求,定期备份关键数据。

    总结和推荐


    DS28C36 DeepCover 安全认证器是一款高度集成且功能强大的安全芯片,适用于需要高安全性保护的应用场合。其丰富的功能和灵活的配置使其在物联网、工业自动化和消费电子产品中具有广泛的应用前景。强烈推荐给那些需要高安全性认证和数据保护的应用场景。

DS28C36EVKIT#参数

参数
零件状态 在售
包装方式 盒装

DS28C36EVKIT#厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DS28C36EVKIT#数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DS28C36EVKIT# DS28C36EVKIT#数据手册

DS28C36EVKIT#封装设计

查看详情并下载
Symbol
Footprint
3D Model
