DC2038A-J

厂牌: ANALOG DEVICES

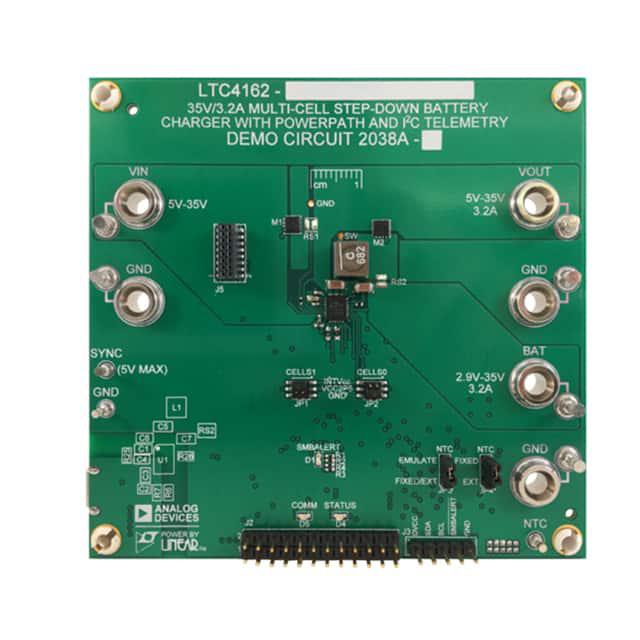

产品描述: LTC4162-LADM Battery Management 4.8VDC to 35VDC Output Demonstration Circuit
供应商型号: 505-DC2038A-J-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC2038A-J

DC2038A-J概述


    产品简介


    LTC4162多节电池充电器
    LTC4162是一款多功能的多节电池充电控制器,适用于锂离子(Li-Ion)、磷酸铁锂(LiFePO4)和铅酸电池。该充电器集成了PowerPath功能和I²C通信接口,可以实现高达8节电池的配置。其主要功能包括恒流(CC)和恒压(CV)充电模式,以及通过软件配置进行灵活调整的能力。此外,LTC4162还具有温度控制充电功能,可以通过外部NTC热敏电阻监控电池温度。

    技术参数


    - 输入电压范围: 5V ~ 35V
    - 电池电压范围: 2.9V ~ 35V
    - 最大充电电流: 3.2A
    - 系统电压: VIN > VBAT且VIN - 0.2V
    - 负载电流: 当IBAT = 0A时可达3.2A
    - 工作效率: 高达95%(见附图)

    产品特点和优势


    1. 高效率:最高可达95%,适用于各种电池化学性质。
    2. 灵活性:可编程参数支持不同电池类型和节数的配置。
    3. 全面监控:通过内置ADC和DAC系统,可以实时监控并调节充电状态。
    4. 多种保护机制:包括输入过压、欠压保护,以及电池过温保护。

    应用案例和使用建议


    LTC4162常用于便携式设备、移动电源和储能系统的充电管理。例如,在太阳能系统中,LTC4162可以配合光伏板实现高效充电,同时确保电池安全。在实际应用中,需要注意以下几点:
    - 在使用前需根据电池类型和节数正确设置JP1和JP2跳线。
    - 确保输入电压符合规格要求,避免损坏充电器。
    - 建议在高温环境下使用外部NTC热敏电阻进行更准确的温度监控。

    兼容性和支持


    LTC4162兼容各种电池化学成分,如锂离子电池、磷酸铁锂电池和铅酸电池。厂商提供了详细的编程SDK,以及Arduino兼容的在线IDE支持,便于开发者进行二次开发。此外,官方提供详尽的技术文档和软件更新支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 充电电流不正常 | 检查输入电压是否在指定范围内;检查RS1和RS2的电阻值是否正确 |
    | 温度监控失效 | 确认NTC热敏电阻是否连接正确;尝试更换新的NTC热敏电阻 |

    总结和推荐


    LTC4162是一款高度集成且功能强大的多节电池充电器,其高效性、灵活性和全面监控能力使其成为各类便携设备和储能系统充电的理想选择。无论是对于初学者还是专业工程师,这款充电器都提供了极大的便利性和可靠性。因此,强烈推荐在相关项目中使用LTC4162。

DC2038A-J参数

参数
零件状态 在售
包装方式 盒装

DC2038A-J厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC2038A-J数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC2038A-J DC2038A-J数据手册

DC2038A-J封装设计

查看详情并下载
Symbol
Footprint
3D Model
