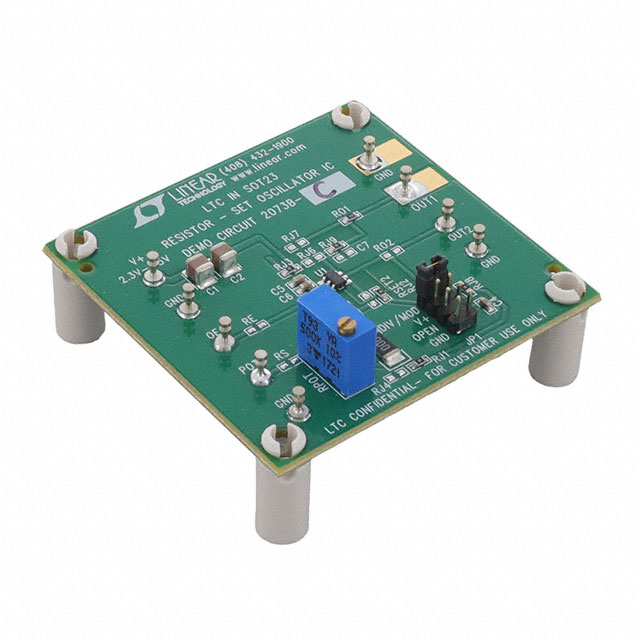

DC2073B-C

厂牌: ANALOG DEVICES
产品描述: LTC6900 Silicon Oscillator Demonstration Circuit
供应商型号: DC2073B-C-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC2073B-C

DC2073B-C概述

    电子元器件技术手册:LTC1799, LTC6900, LTC6905, LTC6905-XXX, LTC6906, LTC6907 和 LTC6908 SOT23 硅振荡器

    产品简介


    本文介绍的是由Linear Technology制造的一系列SOT23封装硅振荡器,包括LTC1799、LTC6900、LTC6905及其变体(LTC6905-XXX)、LTC6906、LTC6907和LTC6908。这些振荡器主要用于提供精确的频率控制,在多种应用领域中具有广泛用途,例如通信系统、仪器仪表和电源管理等。

    技术参数


    | 型号 | 板装配 | 频率范围 | 准确度 |
    ||
    | LTC6905, DC2073B-A | 电阻可编程 | 17.225 MHz 至 170 MHz | ±1.4% @ 2.7V, ±2.2% @ 5V |
    | LTC1799, DC2073B-B | 电阻可编程 | 5 kHz 至 10 MHz | ±1.5% @ 3V 和 5V (最高20 MHz) |
    | LTC6900, DC2073B-C | 电阻可编程 | 5 kHz 至 10 MHz | ±1.5% @ 3V 和 5V (最高20 MHz) |
    | LTC6905-133, DC2073B-D | 三固定频率 | 133 MHz, 66.7 MHz, 33.5 MHz | ±1.0% @ 3V, ±1.5% 典型 @ 5V |
    | LTC6905-100, DC2073B-E | 三固定频率 | 100 MHz, 50 MHz, 25 MHz | ±1.0% @ 3V, ±1.5% 典型 @ 5V |
    | LTC6905-96, DC2073B-F | 三固定频率 | 96 MHz, 48 MHz, 24 MHz | ±1.0% @ 3V, ±1.5% 典型 @ 5V |
    | LTC6905-80, DC2073B-G | 三固定频率 | 80 MHz, 40 MHz, 20 MHz | ±1.0% @ 3V, ±1.5% 典型 @ 5V |
    | LTC6906, DC2073B-H | 电阻可编程 | 10 kHz 至 1 MHz | ±0.5% @ 2.7V 至 3.6V, ±0.7% @ 2.25V |
    | LTC6907, DC2073B-I | 电阻可编程 | 400 kHz 至 4 MHz | ±0.65% @ 3V 至 3.6V |
    | LTC6908-1, DC2073B-J | 扩展频谱调制 | 250 kHz 至 5 MHz | ±1.5% @ 2.7V, ±2.0% @ 5V |
    | LTC6908-2, DC2073B-K | 四象限输出 | 250 kHz 至 5 MHz | ±1.5% @ 2.7V, ±2.0% @ 5V |

    产品特点和优势


    这些振荡器的主要优势在于其广泛的频率范围、高精度以及可编程能力。LTC6905、LTC6906、LTC6907 和 LTC6908 支持电阻可编程,而LTC6905-XXX和LTC6908系列还支持扩展频谱调制和四象限输出,适用于需要高精度和低噪声的电路设计。LTC1799 和 LTC6900 则以其稳定的低频输出,适用于时间敏感的应用。

    应用案例和使用建议


    根据手册中的说明,这些振荡器可以用于各种应用场合,如通信系统、仪器仪表和电源管理等。例如,LTC6905 可以用于无线通信系统中的时钟信号生成,而 LTC6908 可用于要求低电磁干扰的音频和视频处理。在使用这些振荡器时,建议采用合适的测试设备和设置,如使用带宽至少为 fOSC 的5倍的示波器来测量频率响应。

    兼容性和支持


    这些振荡器在电气特性上与标准集成电路兼容,可以轻松集成到现有的电子系统中。Linear Technology提供了详细的设计文件和技术支持文档,确保用户能够正确地使用这些产品。

    常见问题与解决方案


    常见的问题包括频率设置不准确和输出信号失真。对于频率设置不准确,可以通过调整RPOT旋钮进行校准;对于输出信号失真,则可能需要检查接地连接和电源电压稳定性。如果仍然存在问题,可以联系技术支持团队获取进一步的帮助。

    总结和推荐


    总体而言,LTC1799、LTC6900、LTC6905、LTC6905-XXX、LTC6906、LTC6907 和 LTC6908 SOT23硅振荡器是一款高性能的产品,适用于各种精密频率控制应用。强烈推荐这些振荡器给需要高精度和稳定性的设计工程师使用。

DC2073B-C参数

参数
零件状态 在售
包装方式 盒装

DC2073B-C厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC2073B-C数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC2073B-C DC2073B-C数据手册

DC2073B-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
