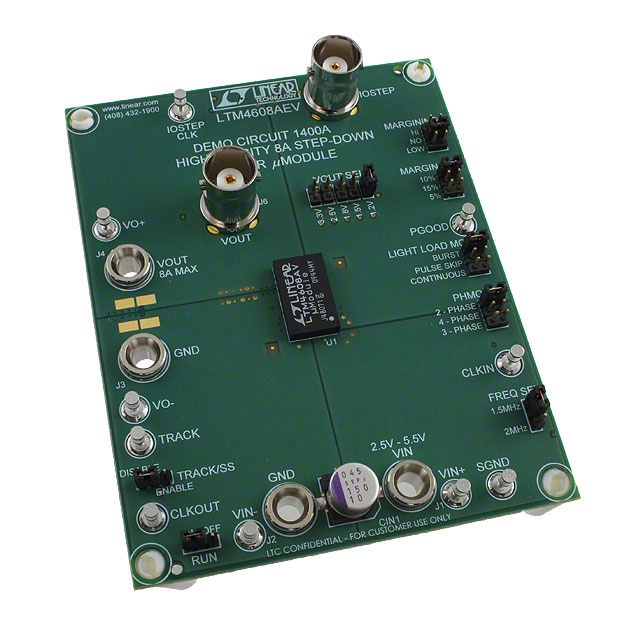

DC1400A

厂牌: ANALOG DEVICES
产品描述: LTM4608AEV DC to DC Converter and Switching Regulator Chip 0.6VDC to 3.3VDC Output Demonstration Circuit
供应商型号: Q-DC1400A
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC1400A

DC1400A概述

    LTM4608AEV: 8A Step-Down Power µModule® Regulator

    1. 产品简介


    LTM4608AEV 是一款高效率、高密度的开关模式降压电源模块。这款µModule®(微型模块)产品属于LTM系列,由Linear Technology Corporation设计制造。它适用于需要紧凑型、高效能电源解决方案的应用场合,如通信设备、服务器、工业自动化系统和便携式电子设备。

    2. 技术参数


    - 输入电压范围:2.5V 至 5.5V
    - 输出电压范围:跳线选择 (默认 0.6V, 可选 1.2V, 1.5V, 1.8V, 2.5V, 3.3V)
    - 最大连续输出电流:8A(某些输入、输出和热条件可能需要降额)
    - 默认工作频率:1.5 MHz
    - 效率:
    - VIN = 5V,VOUT = 2.5V,IOUT = 8A时为84.5%
    - 其他输入输出电压组合的效率详见图3和图4

    3. 产品特点和优势


    - 高效率:该模块具有高达84.5%的效率,能够有效减少能量损耗。
    - 高密度设计:采用紧凑的设计,适合空间有限的应用场合。
    - 相位偏移时钟输出:支持电流共享,方便与其他调节器协同工作。
    - 可编程启动和关断斜率:通过TRACK/SS引脚可以调整输出电压的上升和下降斜率。
    - 电压跟踪功能:支持多路电压同步跟踪,便于系统的灵活配置。
    - 高精度输出电压:±2%的输出电压精度,确保稳定可靠的电力供应。

    4. 应用案例和使用建议


    应用案例:
    - 服务器电源:利用其高效率和紧凑设计,适用于数据中心的服务器电源系统。
    - 工业自动化设备:适合于自动化生产线上的各种控制板卡。
    - 便携式电子设备:由于其低功耗和高效能,适用于移动设备如无人机和便携式医疗设备。
    使用建议:
    - 在选择输出电压时,确保在规定的电压范围内进行操作,避免因超出电压范围而导致的效率降低或损坏。
    - 当VIN接近VOUT(即将进入降压模式)时,要特别注意调节MGN引脚,以避免不必要的电压应力。
    - 在使用过程中,根据负载的变化调整输出电压,确保系统的稳定性和可靠性。

    5. 兼容性和支持


    LTM4608AEV 支持多种输入电压和输出电压配置,能够轻松与现有的电源系统集成。制造商提供了详细的文档和技术支持,包括设计文件、参考电路和常见问题解答,帮助用户快速上手和解决问题。

    6. 常见问题与解决方案


    - 问题1:输出电压不稳定
    - 解决方案:检查输入电压是否在允许范围内,确认所有连接良好,调整TRACK/SS引脚以改善电压上升和下降斜率。

    - 问题2:负载瞬态响应不良
    - 解决方案:优化外部电容配置,尤其是输出电容COUT,增加陶瓷电容的容量,例如使用多个并联的22μF和100μF陶瓷电容。

    7. 总结和推荐


    LTM4608AEV是一款高性能的降压电源模块,其高效率、高密度和灵活性使其成为许多应用的理想选择。特别是对于需要紧凑设计和高效电源管理的场合,LTM4608AEV表现出了显著的优势。推荐用户在开发需要高效能电源的项目时考虑使用LTM4608AEV。

DC1400A参数

参数
零件状态 在售
包装方式 盒装

DC1400A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC1400A数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC1400A DC1400A数据手册

DC1400A封装设计

查看详情并下载
Symbol
Footprint
3D Model
