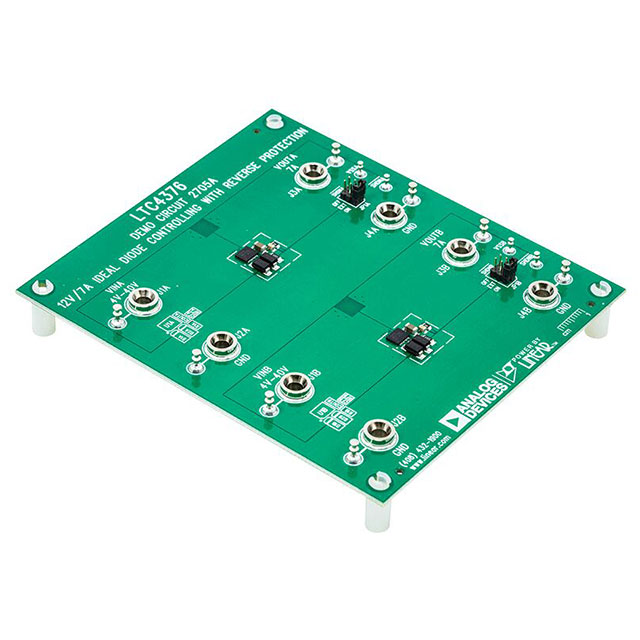

DC2705A

厂牌: ANALOG DEVICES
产品描述: LTC4376 Hot Swap Controller Demonstration Circuit
供应商型号: 505-DC2705A-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC2705A

DC2705A概述


    产品简介


    产品名称:LTC4376
    产品类型:
    LTC4376是一款内部集成15mΩ N沟道MOSFET的理想二极管控制器。这款芯片主要用于替代传统肖特基二极管,以降低功耗、减少热损耗并节省PC板面积。它特别适用于需要高电流二极管的应用场景,如二极管或电源并联等场合。
    主要功能:
    - 用于控制电压降以确保平滑的电流传输,无振荡;
    - 在电源故障或短路时快速关断,以最小化反向电流瞬变;
    - 容易实现多个电源的并联,提高系统可靠性;
    - 低运行电压、小封装尺寸以及能承受反向输入电压;
    - 关闭模式下静态电流仅为9μA。
    应用领域:
    - 汽车电池保护;
    - 冗余电源系统;
    - 便携式电池设备;
    - 计算机系统/服务器。

    技术参数


    电气特性:
    - 工作电压范围:4V至40V
    - 集成MOSFET电阻:15mΩ
    - 反向输入保护:可达–40V
    - 关闭电流:9μA(低功耗模式)
    - 工作电流:最大150μA
    - 平滑切换:无振荡
    工作条件:
    - 温度范围:
    - LTC4376C:0°C 至 70°C
    - LTC4376I:–40°C 至 85°C
    - LTC4376H:–40°C 至 125°C

    产品特点和优势


    LTC4376具有低运行电压、小封装尺寸及承受反向输入电压的能力,适用于便携式电池应用。此外,其快速的关断机制和内部MOSFET可显著降低功耗和发热,非常适合汽车电池保护、冗余电源系统以及便携式电池设备等应用场景。

    应用案例和使用建议


    应用案例:
    LTC4376广泛应用于汽车电池保护和冗余电源系统中。例如,在一个12V/7A的理想二极管设计中,LTC4376用于替代传统的肖特基二极管,实现了高效率和低功耗。
    使用建议:
    - 当应用需要反向输入保护时,可以采用如图1a所示的电路设计。对于不需反向输入保护的应用,可以简化为图1b所示的设计。
    - 要考虑外部MOSFET的使用以实现负载切换功能,并通过SHDN引脚进行控制。

    兼容性和支持


    LTC4376支持通过外部MOSFET实现更多的功能扩展,包括负载开关和浪涌电流控制。若未启用关闭功能,将SHDN连接到IN即可。LTC4376提供多种封装选项,包括符合AEC-Q100标准的汽车级版本,适用于汽车应用。

    常见问题与解决方案


    常见问题1:
    如何控制SHDN引脚?
    - 解决方案:可以通过拉低SHDN引脚来进入低功耗模式,或者使用3.3V或5V逻辑信号驱动SHDN引脚使能LTC4376。如图2所示,可以通过简单的电阻分压网络实现控制。
    常见问题2:
    当遇到输入短路故障时,如何保护LTC4376?
    - 解决方案:为了防止输入短路损坏,应在IN、CS和OUT引脚上增加保护措施。具体可以参考图5所示的设计,包括TVS保护器件等。

    总结和推荐


    综合评估:
    LTC4376是一款高性能的理想二极管控制器,具备出色的电气特性、可靠的保护功能和广泛的应用领域。它能够显著降低系统功耗和热损耗,非常适合于需要高效电源管理的高可靠性应用场景。
    推荐:
    鉴于其卓越的性能和广泛的适用性,强烈推荐LTC4376作为高可靠性系统的理想二极管控制器。
