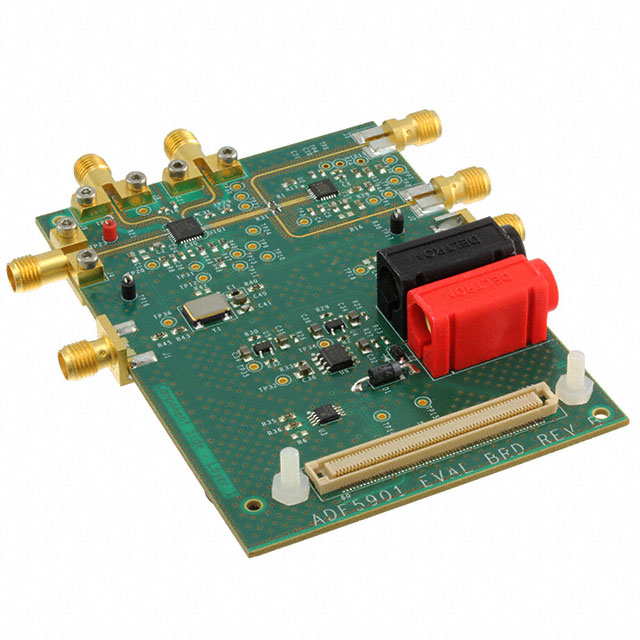

EV-ADF5901SD2Z

厂牌: ANALOG DEVICES
产品描述: ADF5901 RF Transceiver Evaluation Board
供应商型号: EV-ADF5901SD2Z-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EV-ADF5901SD2Z

EV-ADF5901SD2Z概述


    产品简介


    产品类型:ADF5901是一款集成的24GHz电压控制振荡器(VCO)和可编程增益放大器(PGA),具有双通道功率放大器(PA)输出。
    主要功能:
    - ADF5901包含24GHz VCO和PGA,用于无线通信、雷达系统等应用中的信号放大和处理。
    - ADF4159作为辅助芯片,提供频率合成的功能。
    应用领域:
    - 主要应用于毫米波通信、雷达系统、物联网等领域,尤其适合需要高精度和高频率范围的应用场景。

    技术参数


    - 工作频率:24 GHz VCO,13 GHz ADF4159
    - 参考信号输入:100 MHz TCXO
    - 功率输入:5 V外部供电
    - 信号接口:K型SMA连接器,两个Tx输出端口,一个LO输出端口
    - 输出信号:Tx输出信号和LO输出信号包含直流偏置电压
    - 软件支持:通过Windows XP及更高版本操作系统控制
    - 兼容平台:EVAL-SDP-CS1Z系统演示平台

    产品特点和优势


    - 集成度高:将VCO、PGA和PA集成在一个模块内,简化设计和调试过程。
    - 性能优异:具有高精度的频率合成能力和强大的信号放大能力。
    - 应用广泛:适用于各种高频无线通信和雷达系统。
    - 易于开发:配有专门的控制软件,方便进行设备编程和调试。

    应用案例和使用建议


    应用案例:
    - 雷达系统:利用ADF5901的高频和精确信号处理能力,在短距离雷达中实现目标检测。
    - 物联网设备:在物联网设备中实现低功耗、高效率的数据传输。
    使用建议:
    - 在雷达系统中,应注意环境因素对信号的影响,适时调整系统参数。
    - 在物联网设备中,应根据具体应用场景选择合适的天线和电源配置,以达到最佳传输效果。

    兼容性和支持


    - 兼容性:与EVAL-SDP-CS1Z控制器板兼容,便于通过PC进行编程和控制。
    - 技术支持:厂家提供相应的技术支持文档和软件,用户可以通过官方网站获取帮助。

    常见问题与解决方案


    - 问题1:软件无法识别设备。
    - 解决办法:确保设备已正确连接并安装驱动程序;检查USB线缆是否接触良好。
    - 问题2:电源电压不稳导致设备无法正常工作。
    - 解决办法:使用稳定的5V电源供应,并确保电源接地良好。
    - 问题3:信号输出不稳定。
    - 解决办法:检查信号源是否正常,尝试重新校准设备参数。

    总结和推荐


    ADF5901是一款高度集成且性能优异的24GHz VCO和PGA模块,适用于各种高频无线通信和雷达系统。其强大的功能、简便的操作方式和广泛的兼容性使其在市场上具有较强的竞争力。总体而言,强烈推荐在需要高频信号处理和放大功能的应用场景中使用ADF5901。

EV-ADF5901SD2Z参数

参数
零件状态 在售
包装方式 盒装

EV-ADF5901SD2Z厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
