DC1763A-D

厂牌: ANALOG DEVICES

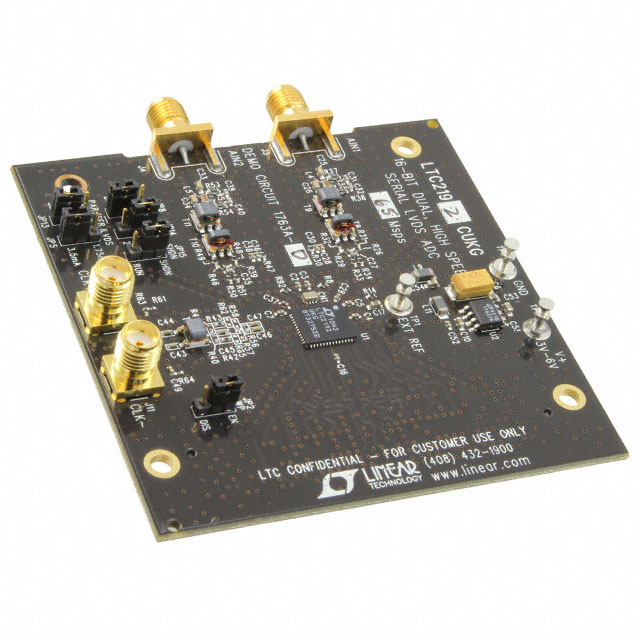

产品描述: LTC2192 ADC Demonstration Circuit 65MSPS
供应商型号: Y-DC1763A-D
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC1763A-D

DC1763A-D概述


    产品简介


    本产品是DC1763A演示电路,它支持一系列高速双通道模拟到数字转换器(ADC),包括LTC2195、LTC2194、LTC2193、LTC2192、LTC2191、LTC2190和LTC2271。这些器件具有16位分辨率,采样速率从20Msps到125Msps。这些高精度的ADC广泛应用于通信系统、雷达、医疗成像、卫星通信等领域,为各种高性能应用提供可靠的信号处理能力。

    技术参数


    | 参数 | 描述 |

    | 供电电压 | 3V至6V(具体范围取决于采样率和所提供的ADC) |
    | 模拟输入范围 | 1Vp-p(取决于SENSE引脚电压) |
    | 逻辑输入电压 | 最低逻辑高电平:1.3V;最高逻辑低电平:0.6V |
    | 逻辑输出电压(差分) | 最小逻辑电平:350mV;最大逻辑电平:247mV(100Ω负载下) |
    | 采样频率 | 见表1 |
    | 分辨率 | 16位 |
    | 输入频率范围 | 5MHz至140MHz |
    | SNR(信噪比) | 见适用的数据手册 |
    | SFDR(无杂散动态范围) | 见适用的数据手册 |

    产品特点和优势


    - 高精度:16位分辨率确保信号转换的高精度和稳定性。
    - 宽采样速率范围:从20Msps到125Msps,适应多种应用场景。
    - 双通道设计:两个独立的ADC通道可同时进行数据采集,提高效率。
    - 低功耗模式:支持休眠和nap模式,有效降低功耗。
    - 高集成度:包含多种配置选项,便于根据需要进行调整。

    应用案例和使用建议


    DC1763A演示电路可用于多种应用场景,例如雷达信号处理、通信系统的基带处理等。建议在使用过程中:
    - 优化滤波网络:对于不同频率的输入信号,适当调整RC滤波网络以优化噪声性能。
    - 选择合适的时钟源:使用低抖动的时钟源可以显著提高信噪比和总体性能。
    - 正确连接电缆和电源:确保所有连接都正确安装,并且电源稳定可靠。

    兼容性和支持


    DC1763A支持通过USB连接的直流电源,并可与特定的数字采集和处理系统配合使用。制造商提供了详细的文档和技术支持,包括软件工具(如PScope),帮助用户进行调试和配置。此外,设计文件可以在Linear Technology官网下载。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动电路板 | 检查电源连接是否正确,重新连接电源 |
    | 数据采集不稳定 | 调整时钟源以减少时钟抖动 |
    | 输出数据错误 | 确认跳线设置是否正确,检查软件配置 |

    总结和推荐


    综上所述,DC1763A演示电路是一款功能强大且高度灵活的产品,适用于各种高性能信号处理应用。其高精度、宽采样速率范围和低功耗模式等特点使其在市场上具有很强的竞争力。如果您的应用需要高性能的模拟到数字转换器,强烈推荐使用DC1763A。其简便易用的软件界面和丰富的文档支持,可以帮助用户快速上手并优化系统性能。
