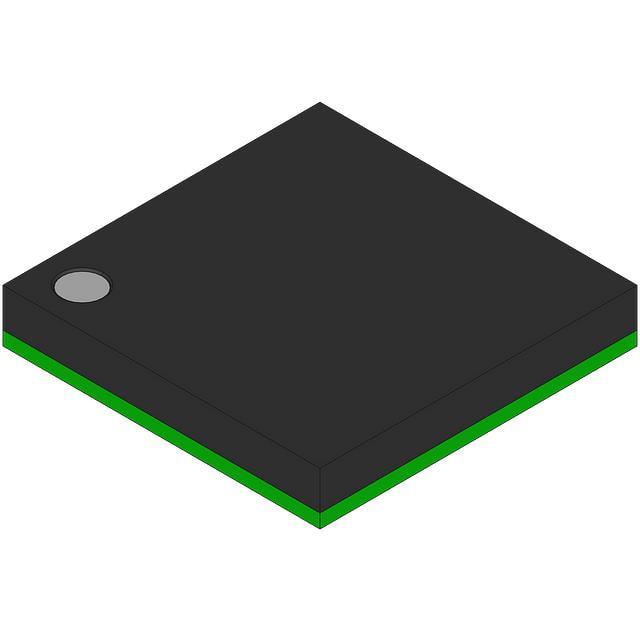

ADV202BBCZ

产品分类: 视频接口芯片
厂牌: ANALOG DEVICES
产品描述: 16bit
供应商型号:
供应商:
标准整包数: 0
ANALOG DEVICES 视频接口芯片 ADV202BBCZ

ADV202BBCZ概述

    JPEG2000视频编解码器——ADV202 技术手册解析

    1. 产品简介


    ADV202 是由Analog Devices公司开发的一款高性能单芯片JPEG2000视频编解码器,专为高带宽图像压缩和视频处理应用设计。这款产品集成了专利的SURF(Spatial Ultra-Efficient Recursive Filtering)技术,支持多种波段变换及多层处理,从而实现低功耗与低成本的波段压缩效果。它的核心功能涵盖了图像和视频压缩与解压处理,广泛应用于网络视频分发、无线传输、数字安防系统等领域。
    主要功能:
    - 支持JPEG2000国际标准(ISO/IEC 15444-1)。
    - 内置专用的波段引擎、熵编解码器和嵌入式处理器。
    - 高度可编程,支持多达6级的波段转换,适用于各种分辨率的视频格式。
    应用领域:
    - 网络视频和图像分发系统
    - 数字监控和安全摄像头系统
    - 数字影院和专业视频剪辑设备
    - 数码相机、摄像机及静态图片压缩

    2. 技术参数


    | 参数类别 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入电压 | 核心电压(VDD) | 1.425 | 1.5 | 1.575 | V |
    I/O电压(IOVDD) | 2.375 | 3.3 | 3.63 | V |
    PLL电压(PLLVDD) | 1.425 | 1.5 | 1.575 | V |
    | 动态电流 | 核心电流(JCLK=150 MHz) | - | 570 | - | mA |
    动态I/O电流 | - | 20 | - | mA |
    动态PLL电流 | - | 2.6 | - | mA |
    | 时钟频率 | 主时钟周期(MCLK) | 13.3 | - | 100 | ns |
    垂直时钟周期(VCLK) | 13.4 | - | 50 | ns |

    3. 产品特点和优势


    独特功能:
    - SURF技术:采用专利的空间超高效递归滤波技术,确保高效的压缩质量。
    - 灵活架构:支持多种波段变换(9/7和5/3),最高支持6层变换,适应性强。
    - 高性能接口:直接支持ITU-R BT.656、SMPTE 125M、SMPTE 274M等主流视频格式,同时通过外部总线连接支持自定义帧结构。
    市场竞争力:
    - 低功耗与低延迟设计,适合便携式和电池供电设备。
    - 单芯片集成多项功能,减少系统复杂性和成本。
    - 广泛兼容不同应用场景的需求,具备行业领先的图像处理能力。

    4. 应用案例和使用建议


    应用案例:
    1. 高清视频流媒体:利用ADV202的强大波段处理能力,将高清视频压缩为标准JPEG2000格式,适配互联网传输需求。
    2. 数字安全系统:支持实时高清监控和录像回放,特别适合交通监控和城市安防场景。
    3. 医疗影像设备:满足医疗领域对高精度影像压缩的需求,例如CT和MRI成像后端数据处理。
    使用建议:
    - 针对多片同步场景(如1080p高清显示),可通过多芯片组合方式扩展处理能力。
    - 在设计接口时,优先考虑系统总线架构的兼容性,以优化数据吞吐效率。

    5. 兼容性和支持


    兼容性:
    - ADV202支持广泛的数字视频标准,如ITU-R BT.656和SMPTE 274M,适合无缝接入现有系统。
    - 其内部寄存器和控制接口均支持工业标准的16/32位微控制器连接,便于二次开发。
    支持服务:
    Analog Devices提供全面的技术文档和在线资源,包括设计指南、应用笔记和开发者社区支持,帮助用户快速上手和定制化开发。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 初始化失败 | 检查供电电压是否在规定范围内(1.425~1.575V)。 |
    | 数据丢包 | 确认主时钟频率设置正确,避免超出规范范围。 |
    | 图像质量下降 | 调整波段变换级别和速率控制参数,优化输出。 |

    7. 总结和推荐


    综合评估:
    ADV202是一款功能强大且性能稳定的JPEG2000视频编解码器,其创新的SURF技术为用户提供卓越的压缩质量和灵活性。产品在功耗控制、兼容性方面表现优异,尤其适合多媒体应用领域。
    推荐指数:⭐️⭐️⭐️⭐️⭐️
    此产品非常适合需要高性能视频和图像压缩功能的场景,特别是在网络视频分发、数字安防和医疗影像领域具有显著竞争优势。用户可以通过官方提供的技术支持快速部署和优化系统,是值得推荐的选择。

ADV202BBCZ参数

参数
分辨率 16bit
应用等级 工业级
零件状态 在售
包装方式 散装

ADV202BBCZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADV202BBCZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 视频接口芯片 ANALOG DEVICES ADV202BBCZ ADV202BBCZ数据手册

ADV202BBCZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
