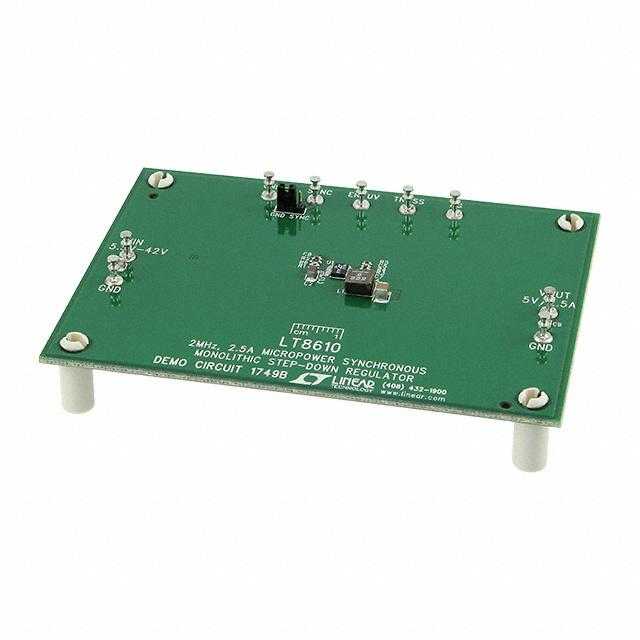

DC1749B

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: 2MHz 1,Non-Isolated 1 5V 4.8V 42V 5.5V
供应商型号: 4408419
供应商: 海外现货
标准整包数: 1

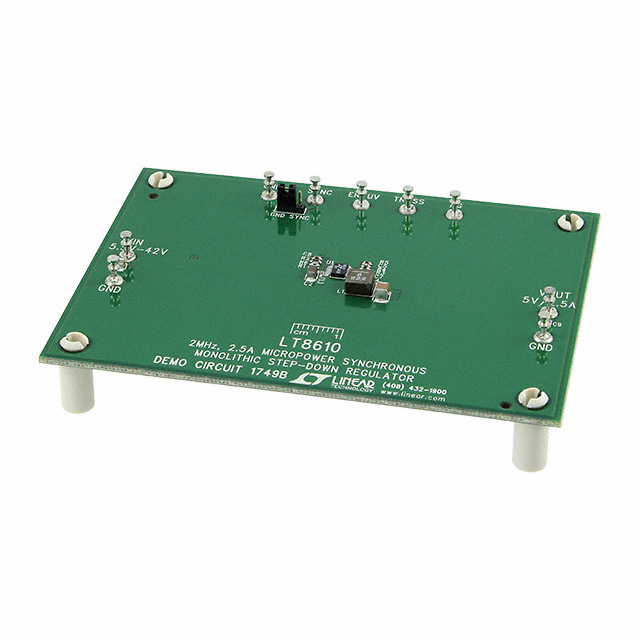

ANALOG DEVICES DC-DC稳压器 DC1749B

DC1749B概述


    产品简介


    LT8610是一款42V、2.5A的微功率同步降压调节器,专为高效率和高速度设计。这款芯片集成了顶部和底部电源开关、补偿组件以及其他必要的电路,旨在减少外部元件并简化设计。LT8610能够以仅2.5μA的静态电流输出5V电压,适用于各种需要高效能、低功耗的应用场合。例如,在汽车电子、通信设备、工业自动化等领域都有广泛的应用前景。

    技术参数


    - 输入电压范围(VIN):5.5V 至 42V
    - 输出电压(VOUT):4.8V 至 5.2V
    - 最大输出电流(IOUT):2.5A
    - 开关频率(FSW):1.85MHz 至 2.15MHz
    - 效率:在直流输入下,1A时达到92%

    产品特点和优势


    1. 高效率:在满载条件下,LT8610能够提供高达92%的转换效率。
    2. 低功耗:仅需2.5μA的静态电流即可保持5V输出电压。
    3. 紧凑设计:集成所有必要组件,减少了对外部元件的需求。
    4. 宽输入电压范围:可处理5.5V至42V的宽范围输入电压。
    5. 高速响应:快速切换频率确保稳定输出。

    应用案例和使用建议


    LT8610主要应用于汽车电子系统、通信设备、工业自动化及医疗设备等领域。例如,在车载充电器设计中,LT8610可以有效地将电池电压调节为所需的恒定电压,从而提高系统的可靠性和稳定性。为了充分发挥其性能,建议使用高质量的电容和电感,并进行适当散热设计,以防止过热损坏。

    兼容性和支持


    LT8610具有良好的兼容性,可以与其他常见的电子元器件配合使用。此外,Linear Technology Corporation提供了详尽的技术支持,包括详细的文档和在线咨询服务,帮助客户顺利使用LT8610。

    常见问题与解决方案


    - 问题1:如何设置输出电压?
    - 解答:通过调整电阻分压网络来设定输出电压。具体方法请参考数据手册。
    - 问题2:如何实现脉冲跳跃操作?
    - 解答:将JP1设置到SYNC位置,并通过外部时钟信号驱动,或者直接连接到INTVCC。
    - 问题3:如何改善EMI性能?
    - 解答:安装EMI滤波器并优化布局,确保符合EN55022标准。

    总结和推荐


    综上所述,LT8610是一款高效、可靠的微功率同步降压调节器,特别适合于需要高效率、低功耗的应用场景。其紧凑的设计、优良的性能以及广泛的适用范围使其在市场上具备很强的竞争力。因此,强烈推荐使用LT8610作为高效能、低功耗应用的理想选择。

DC1749B参数

参数
同步整流器 -
最大输入电压 42V
功能 -
最大输出电压 5V
输出数量 1
输出类型 1,Non-Isolated
拓扑 -
最小输入电压 5.5V
最小输出电压 4.8V
开关频率 2MHz
零件状态 在售
包装方式 盒装

DC1749B厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC1749B数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES DC1749B DC1749B数据手册

DC1749B封装设计

查看详情并下载
Symbol
Footprint
3D Model
