DC239A

厂牌: ANALOG DEVICES
产品描述:
供应商型号: Y-DC239A
供应商: 期货订购
标准整包数: 1

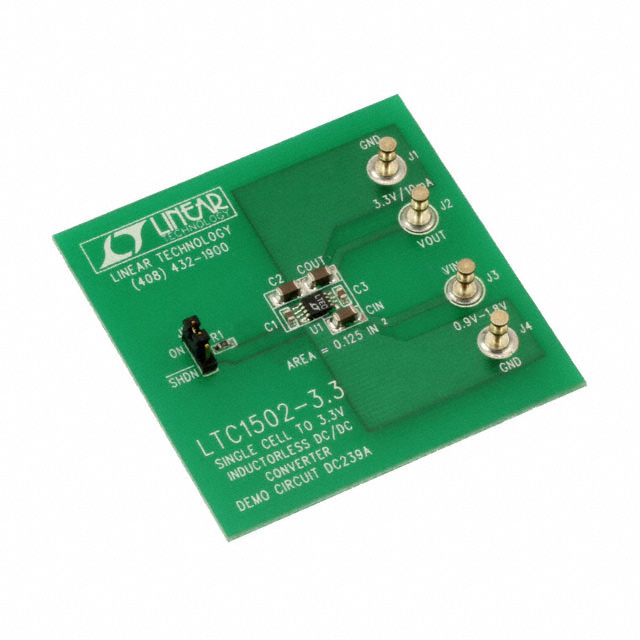

ANALOG DEVICES 评估、开发板开发工具 DC239A

DC239A概述

    单电池至3.3V稳压充电泵DC/DC转换器

    产品简介


    LTC1502-3.3是一款由单电池输入产生3.3V输出的四倍充电泵DC/DC转换器。该电路仅需要五个小外置电容,无需电感。该电源转换器具有低功耗(典型值为40µA)和最小化外部组件面积的特点,适用于空间和功率敏感的单电池应用。最大输出负载为10mA,输入电压大于或等于1V时有效。该电路还包括一个跳线,可以将其置于关断模式,以减少输入静态电流(典型值为5µA),并断开VOUT与VIN之间的连接。

    技术参数


    - 输入电压范围:0.9V 至 1.8V
    - 启动电压:0.75V 至 0.9V
    - 输出电压范围(10mA 负载,1V 至 1.8V 输入):3.17V 至 3.43V
    - 工作电流(无负载,0.9V 至 1.8V 输入):40µA 至 90µA
    - 关机电流(C1–/SHDN=0V,0.9V 至 1.8V 输入):5µA 至 15µA
    - 输出纹波(10mA 负载,1.25V 输入):50mVP-P
    - 转换效率(1V 输入,10mA 输出):77%
    - 操作温度范围:0°C 至 70°C

    产品特点和优势


    LTC1502-3.3的主要特点是使用开关电容四倍器充电泵来产生升压输出电压,同时具备增强启动能力和短路保护功能。增强启动功能通过比较C2电压与输入电压,确保输出充电泵在启动过程中不会被锁定。短路保护功能限制内部充电泵栅极驱动电压不超过1.4倍的VIN(MAX),从而将输出短路电流限制在30mA以内。

    应用案例和使用建议


    LTC1502-3.3非常适合用于需要低功耗、高效率且空间受限的应用场景,如手持设备、便携式医疗设备和消费电子产品。使用时应注意:
    - 确保输入电压在0.9V至1.8V之间,以获得最佳性能。
    - 在启动阶段避免过载,确保输出电压稳定后逐步增加负载。

    兼容性和支持


    LTC1502-3.3与其他电子元器件具有良好的兼容性,适用于多种电路设计。制造商Linear Technology提供了全面的技术支持和售后服务,包括详细的Gerber文件和在线技术支持。

    常见问题与解决方案


    1. 问:如何设置跳线以进入关断模式?
    - 解答:将跳线连接到“SHDN”状态,使电路进入关断模式。
    2. 问:输出电压不稳定怎么办?
    - 解答:检查输入电压是否在规定范围内,调整负载,或者检查电容是否损坏。
    3. 问:遇到短路情况如何处理?
    - 解答:若发生短路,系统会自动进入保护状态,短路消除后自动恢复正常工作。

    总结和推荐


    综上所述,LTC1502-3.3是一款高效、可靠的单电池至3.3V稳压充电泵DC/DC转换器。其低功耗、高效率和增强的启动及保护功能使其在各种应用场景中表现出色。因此,我们强烈推荐该产品用于需要低功耗、高可靠性的单电池应用中。

DC239A参数

参数
零件状态 在售
包装方式 盒装

DC239A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC239A数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC239A DC239A数据手册

DC239A封装设计

查看详情并下载
