DC2161A-A

厂牌: ANALOG DEVICES

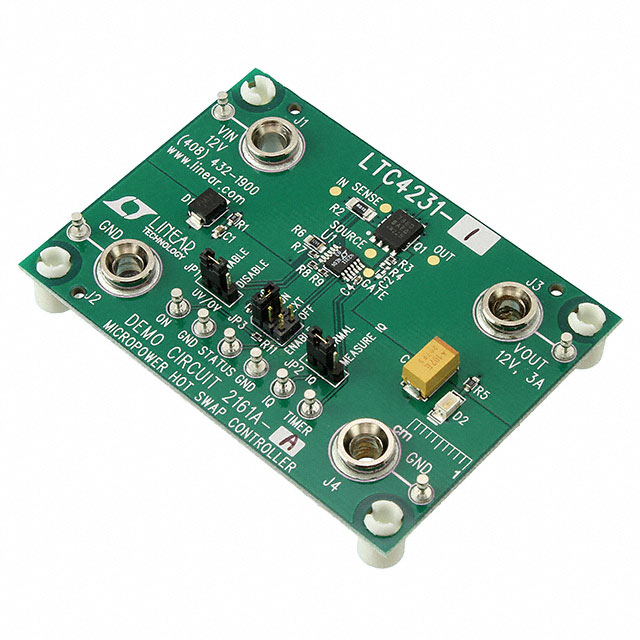

产品描述: LTC4231-1 Hot Swap Controller 12VDC Output Demonstration Circuit
供应商型号: DC2161A-A-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC2161A-A

DC2161A-A概述


    产品简介


    LTC4231 Micropower Hot Swap控制器
    LTC4231 Micropower Hot Swap控制器 是一款专为需要高效能保护的应用而设计的微功耗热插拔控制器。它在各种应用中表现卓越,特别是在需要在不中断电源的情况下进行板卡插入或移除的应用场合。本控制器集成了一系列强大的功能,包括输入过电压和反向电压保护、UV/OV检测、输出电压指示灯、手动和远程启停控制等。其独特的电路设计使得其在不同应用场景中均表现出色,尤其是在工业控制、通信设备、服务器等领域具有广泛应用。

    技术参数


    以下是LTC4231 Micropower Hot Swap控制器的主要技术参数:
    | 参数 | 条件 | 值 |
    |
    | 输入供应电压范围 | 限制于瞬态浪涌保护器 | –24V 至 +24V |
    | 额定操作电压 12V |
    | 过电压锁定 | 额定值 | 14.4V |
    | 欠电压锁定(电压下降) | 额定值 | 9.6V |
    | 欠电压锁定(电压上升) | 额定值 | 10.8V |
    | 输出电流限值 3A |
    | 最大负载电容 600µF |
    | 定时器过期时间 2ms |

    产品特点和优势


    LTC4231 Micropower Hot Swap控制器 的特点和优势如下:
    1. 高可靠性:具备完善的过电压和欠电压保护机制,确保设备在异常条件下也能稳定运行。
    2. 灵活控制:支持手动和远程启停控制,允许用户根据需求调整系统的开关状态。
    3. 低功耗:其低功耗特性显著降低了整个系统的能耗,适合需要节能的应用场景。
    4. 高精度检测:通过精确的UV/OV检测功能,有效避免过载情况,提升系统安全性。
    5. 多功能监控:提供丰富的测试点,便于监测输入输出电压、电流及状态等参数。

    应用案例和使用建议


    根据技术手册,LTC4231 Micropower Hot Swap控制器 在多种应用场景中表现出色,例如:
    - 工业控制系统:由于其出色的保护和控制功能,适用于各类工业自动化设备。
    - 通信设备:能够确保在复杂环境中设备的正常运行,防止因电压波动导致的系统故障。
    - 服务器系统:支持热插拔,保证在不中断电源的情况下进行维护和更换部件。
    在使用该控制器时,建议遵循以下几点优化方案:
    1. 正确连接电路:按照手册中的接线图连接输入输出端子,并确保所有测试点接地正确。
    2. 调整设置:根据实际应用场景调整控制器的各项参数,如过压和欠压阈值,以确保最佳性能。
    3. 定期维护:定期检查并清理电路板上的污物,避免引起电流泄漏等问题。

    兼容性和支持


    - 兼容性:LTC4231 Micropower Hot Swap控制器 与多种标准电源接口兼容,便于集成到现有的系统中。
    - 技术支持:制造商提供了详细的技术文档和支持服务,包括在线资源和专业工程师的技术支持,帮助用户解决可能出现的各种问题。

    常见问题与解决方案


    1. 问题:控制器启动后立即关闭。
    - 解决方法:检查是否有外部电压波动或短路情况,确认所有连接是否正确。
    2. 问题:控制器无法自动重置。
    - 解决方法:确认设置是否正确,尝试断开电源后重新接通。
    3. 问题:控制器出现异常电流。
    - 解决方法:检查电路板是否存在漏电现象,必要时清洁电路板。

    总结和推荐


    综上所述,LTC4231 Micropower Hot Swap控制器 是一款功能强大且高度可靠的热插拔控制器,特别适合需要精确保护和控制的应用场合。其卓越的性能、简便的操作和广泛的应用范围使其在市场上具有较高的竞争力。我们强烈推荐使用此产品,特别是对稳定性要求高的应用环境。

DC2161A-A参数

参数
零件状态 在售
包装方式 散装

DC2161A-A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC2161A-A数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC2161A-A DC2161A-A数据手册

DC2161A-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
