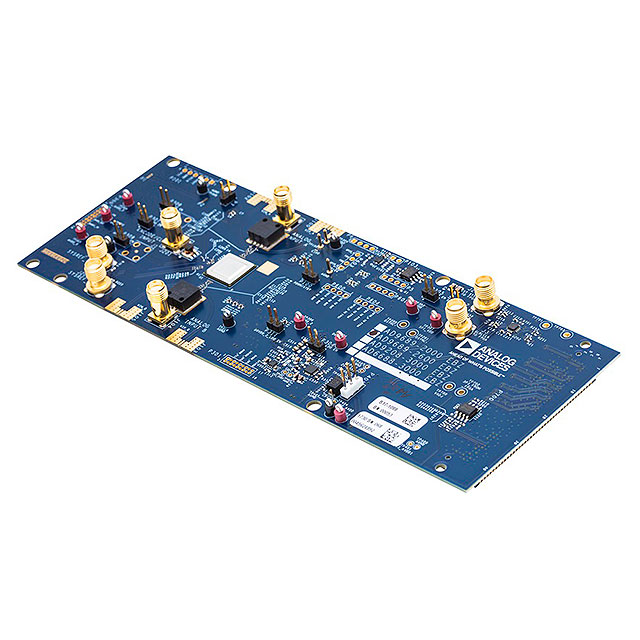

AD9689-2600EBZ

厂牌: ANALOG DEVICES
产品描述: AD9689-2600 ADC Evaluation Board 2.6GSPS ACE Software IDE
供应商型号: MF-AD9689-2600EBZ
供应商: Verical
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 AD9689-2600EBZ

AD9689-2600EBZ概述

    14-Bit, 2.6 GSPS, JESD204B Dual Analog-to-Digital Converter AD9689 技术手册概述

    产品简介


    AD9689 是一款双通道、14位、2.6 GSPS 的模拟到数字转换器(ADC),旨在满足通信系统的要求。这款ADC支持高达2.6 GSPS的采样率,提供高性能和低功耗特性,特别适用于需要直接射频(RF)采样的应用。其主要功能包括高精度模拟输入、内部电压参考和数字下变频器(DDC),广泛应用于通信、测试测量、相控阵雷达等领域。

    技术参数


    - 分辨率:14位
    - 采样速率:最高可达2.6 GSPS
    - 输入带宽:-3 dB 带宽为9 GHz
    - 噪声密度:全标度电压1.7 V p-p时为−152 dBFS/Hz;全标度电压2.0 V p-p时为−154 dBFS/Hz
    - 功耗:每个通道在2.6 GSPS下的总功耗为1.55 W(默认设置)
    - 电源电压:支持多种供电电压(0.975 V, 1.9 V, 2.5 V)
    - 接口:支持JESD204B子类1编码的串行数字输出,每条线路速率高达16 Gbps

    产品特点和优势


    - 宽带支持:-3 dB带宽达9 GHz,支持最高约5 GHz的RF信号直接采样
    - 多功能集成:集成4个宽带数字下变频器和NCO块,支持多频段接收机
    - 快速NCO切换:通过GPIO引脚实现快速NCO切换
    - 灵活的SPI控制:可通过SPI编程配置各种功能和参数以适应特定系统需求
    - 温度管理:内置温度二极管便于系统热管理

    应用案例和使用建议


    - 通信系统:如Diversity多频段多模式数字接收器,用于3G/4G、TD-SCDMA、W-CDMA、GSM、LTE、LTE-A等无线标准
    - 测试测量系统:适用于电子测试和测量应用
    - 雷达与电子战系统:如相控阵雷达和电子战应用
    - 接入网络:DOCSIS 3.0 CMTS上行接收路径,HFC数字反向路径接收器

    兼容性和支持


    - 兼容性:AD9689的JESD204B接口支持多种串行配置,兼容于不同速率的接收逻辑设备
    - 技术支持:提供详尽的技术文档和在线支持,帮助用户理解和使用该产品

    常见问题与解决方案


    - 过载检测延迟:利用快检(Fast Detect)功能,可以迅速响应并调整系统增益,防止ADC输入过载
    - 噪声水平过高:检查系统接地情况,确保良好接地,减小外界干扰

    总结和推荐


    AD9689 是一款高度集成且高性能的ADC,特别适合高频、宽带应用。其卓越的采样精度、广泛的输入带宽及强大的软件可编程能力,使其在多种通信和测量应用中表现出色。推荐在需要高速、高精度ADC的应用中采用AD9689,但需注意电源管理和散热设计以保证其最佳性能。
    以上是对AD9689产品的全面评估和使用建议。由于其出色的性能和适用性,它是一个值得推荐的选择,特别是在对ADC要求较高的应用环境中。

AD9689-2600EBZ参数

参数
零件状态 在售
包装方式 散装

AD9689-2600EBZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD9689-2600EBZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES AD9689-2600EBZ AD9689-2600EBZ数据手册
