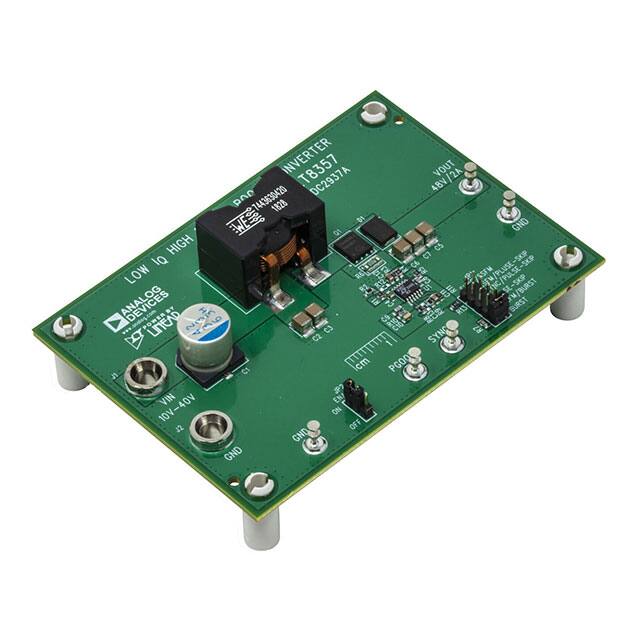

DC2937A

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: 362KHz 1,Non-Isolated 1 48V 46.5V 40V 10V
供应商型号: Y-DC2937A
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 DC2937A

DC2937A概述

    # LT8357 电子元器件技术手册

    1. 产品简介


    基本介绍
    LT8357 是一款由 Analog Devices 推出的宽输入范围、电流模式 DC/DC 控制器芯片,具有高效能、低功耗的特点。这款芯片可以配置为升压(Boost)、单端初级电感转换器(SEPIC)或反激式转换器(Flyback)。其内部驱动一个低压侧 N 沟道功率 MOSFET,提供 5V 分裂栅极驱动以优化效率和电磁干扰(EMI)。该控制器广泛应用于汽车、工业、电池供电系统和便携式电子设备等领域。
    主要功能和应用领域
    - 主要功能:支持宽输入电压范围(3V 至 60V),采用电流模式控制架构,具备可调固定频率和三角波扩频调制,支持脉冲跳跃模式和低纹波突发模式。
    - 应用领域:适合于高效率电源转换,包括车载电源系统、工业设备电源管理、便携式充电设备和电池管理单元等。

    2. 技术参数


    以下是 LT8357 的核心技术参数表:
    | 参数项 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 3 60 | V |
    | 输入关断电流 8 µA |
    | 工作温度范围 | -40 150 | °C |
    | 开关频率范围 | 100 | 2000 kHz |
    | 软启动时间 15 µA |
    | 输出电压反馈精度 | 0.985 | 1.000 | 1.015 | V |
    | 最大输出电流 | 2 A |
    | 效率(最高) 95% % |

    3. 产品特点和优势


    独特功能与优势
    1. 高效率:最大效率可达 95%,尤其在 2MHz 高开关频率下表现优异。
    2. 超低静态电流:空载状态下的典型静态电流仅为 8µA,适合低功耗设计。
    3. 多模式工作:支持脉冲跳跃模式和低纹波突发模式,在轻负载条件下提高效率。
    4. EMI 优化:通过三角波扩频调制减少电磁干扰。
    5. 内置保护机制:包括过流保护、短路保护及欠压锁定功能。
    这些特性使 LT8357 在汽车和工业环境中成为可靠的电源管理解决方案。

    4. 应用案例和使用建议


    实际应用案例
    案例一:车载电源转换器
    - 场景描述:利用 LT8357 将汽车 12V 电池电压转换至 24V,满足汽车电子控制单元(ECU)的供电需求。
    - 建议方案:结合典型电路图中的关键元件(如 2.2µH 电感、10µF 输出电容),并调整软启动电容(SS)以优化瞬态响应。
    案例二:工业便携设备
    - 场景描述:用于便携式医疗设备中,需要支持 60V 输入和 2A 输出。
    - 使用建议:选择适当阻值的电阻连接到 RT 引脚,设置开关频率至 2MHz;确保热管理措施到位。
    使用优化方案
    1. 选型时关注参数匹配:根据实际负载电流选择合适的电感值。
    2. 降低功耗:通过降低反馈电阻分压网络中的电流消耗来减少额外负载。
    3. 增强 EMI 抑制:使用外部电容优化 SS 引脚的软启动时间。

    5. 兼容性和支持


    兼容性
    - LT8357 支持多种外部元件配置,例如通过同步引脚与外部时钟源连接,实现更高效的频率同步。
    - 提供与主流集成电路的广泛兼容性,包括常见的输出电容器和感测电阻。
    厂商支持
    Analog Devices 提供详尽的技术文档、设计指南和支持服务。此外,该器件符合 RoHS 和无铅标准,并提供多种封装选项。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开机后无法正常工作 | 检查 EN/UVLO 引脚电压是否达到阈值 |
    | 开关频率偏离预期 | 校准 RT 引脚上的电阻阻值 |
    | 输出电压纹波过大 | 增大输出滤波电容值 |
    7. 总结与推荐
    综合评估
    LT8357 在宽输入范围、低功耗和高性能方面表现出色,非常适合用于汽车电子、工业控制及便携式设备中的电源管理模块。其强大的集成特性、多种工作模式和广泛的适用性使其在市场上具有强大竞争力。
    结论
    我们推荐 LT8357 作为一款优秀的电源管理解决方案,适用于需要高效能和稳定性的设计场合。同时建议设计者仔细参考其技术手册以确保最佳应用效果。

DC2937A参数

参数
同步整流器 -
最大输出电压 48V
最小输入电压 10V
最大输入电压 40V
最小输出电压 46.5V
开关频率 362KHz
输出类型 1,Non-Isolated
功能 -
拓扑 -
输出数量 1
零件状态 在售
包装方式 散装
