DC1414B-A

厂牌: ANALOG DEVICES

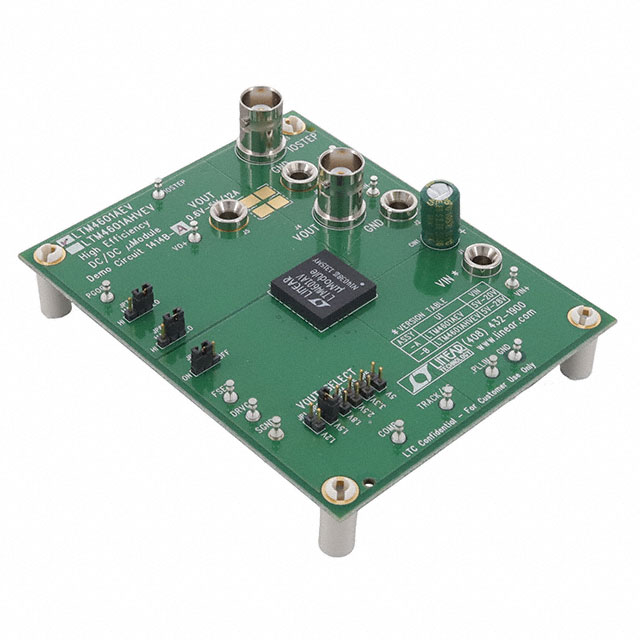

产品描述: LTM4601AEV/LTM4601AHVEV DC to DC Converter and Switching Regulator Chip 0.6VDC/1.2VDC/1.5VDC/1.8VDC/2.5VDC/3.3VDC/5VDC Output Demonstration Circuit
供应商型号: Y-DC1414B-A
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC1414B-A

DC1414B-A概述

    LTM4601A 5VIN to 28VIN, 12A Step-Down µModule Regulator

    产品简介


    LTM4601A是一款高效率、高密度开关模式降压电源模块,适用于广泛的工业和通信应用。该模块能够在5V至20V的输入电压范围内工作,提供从0.6V到5V的可选输出电压。LTM4601A的最大连续输出电流为12A,但需要根据输入电压(VIN)、输出电压(VOUT)和热条件进行适当降额。此外,该模块还具备同步时钟频率范围,通过PLLIN引脚可实现外部时钟同步,TRACK/SS引脚可以编程输出上升时间和下降速率。

    技术参数


    - 输入电压范围:5V至20V
    - 输出电压:通过跳线选择,开放状态默认为0.6V,可选1.2V、1.5V、1.8V、2.5V、3.3V、5V
    - 最大连续输出电流:12A(需根据VIN、VOUT和热条件进行降额)
    - 默认工作频率:850kHz
    - 外部同步时钟频率范围:600kHz至1000kHz
    - 效率:在VIN=12V、VOUT=3.3V、IOUT=12A时,效率可达89.5%

    产品特点和优势


    LTM4601A的主要优势在于其高效率和高密度设计,使其非常适合于空间受限的应用场合。此外,其输出电压可通过跳线进行灵活配置,使得应用更为多样。同步时钟功能和可编程的上升下降速率进一步提高了系统的稳定性和灵活性。这些特点使其在工业控制、通信设备和高性能计算等领域具有广泛的应用前景。

    应用案例和使用建议


    LTM4601A常用于需要高效电源转换的应用场合,例如数据中心的服务器电源管理、电信设备的电源模块以及工业自动化系统中的电源供应。在使用过程中,建议确保良好的散热措施以维持系统的稳定运行。同时,在调整负载时要注意避免过大的电流步进,以免对电路造成热应力。对于电压调节测试,可以通过调整MARG0和MARG1的配置来实现输出电压的±5%变化。

    兼容性和支持


    LTM4601A的设计文件可供下载,便于进行定制化开发。厂商提供了详细的技术支持,包括数据手册和演示手册。由于LTM4601A是一个高度集成的模块,它与其他电子元器件的兼容性良好,适用于各种电源设计需求。

    常见问题与解决方案


    - 问题1:如何设置输出电压?
    - 解决方案:通过跳线配置,可以轻松选择所需的输出电压。如图1所示,将MARG0和MARG1跳线设置为“LO LO”,则默认输出电压为1.5V。

    - 问题2:如何测试输出电压的调节性能?
    - 解决方案:通过调整负载电流并监测输出电压的变化,可以评估输出电压的稳定性。对于电压调节测试,可以通过调整MARG0和MARG1来观察输出电压的变化,如表所示。

    总结和推荐


    LTM4601A凭借其高效率、高密度设计以及丰富的功能选项,成为一款极具竞争力的电源模块。无论是数据中心、电信设备还是工业控制系统,这款产品都能提供出色的电源管理和稳定性。强烈推荐在需要高效电源转换的应用中使用LTM4601A。
