DC894A-A

厂牌: ANALOG DEVICES
产品描述: LT3825EFE Demonstration Circuit
供应商型号: DC894A-A-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC894A-A

DC894A-A概述


    产品简介

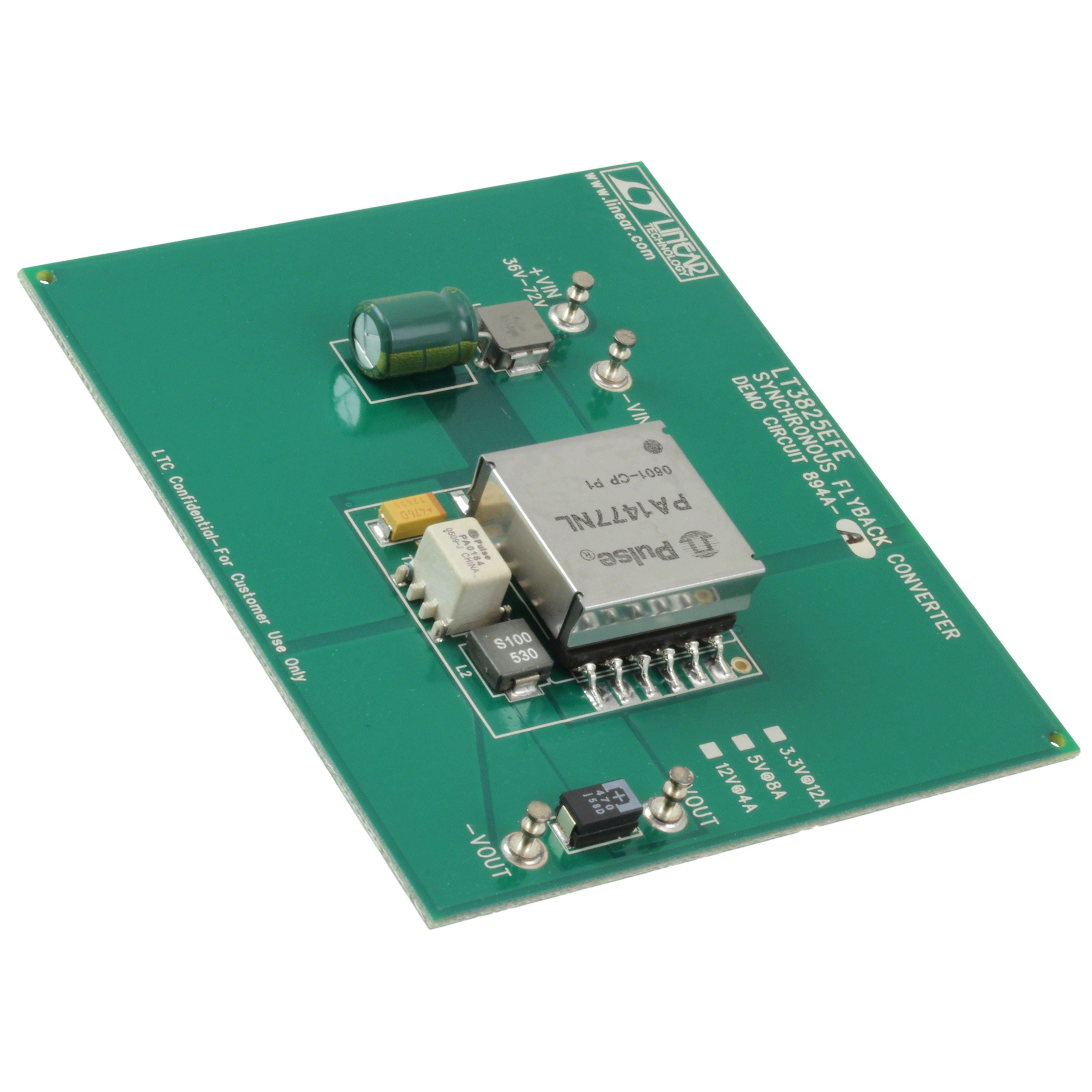

    演示电路894A-A(Demo Circuit 894A-A)是一款36V至72V输入范围内的同步反激式转换器,采用LT3825控制器。这款电路板专门设计用于高电流、低纹波同步反激式转换器,以高效地为高达12A的3.3V负载供电,适用于典型的电信输入电压范围。此电路具备同步整流驱动输出、无需光耦合器的输出电压调节、自启动架构和输入欠压锁定功能。

    技术参数


    - 输入电压范围:36V 至 72V
    - 输出电压:3.3V
    - 最大输出电流:12A
    - 最大输出纹波:< 20mVP-P(在48V输入,12A负载时)
    - 输出调节范围:±1.25%
    - 负载阶跃响应峰值偏差:±140mV(< ±4.5%)(9A至12A阶跃负载)
    - 纹理损耗时间:100us
    - 额定开关频率:200kHz
    - 效率:典型值为89%(在48V输入,12A负载时)

    产品特点和优势


    - 高效率:LT3825控制器能够实现高效率,典型效率达到89%。
    - 低纹波:电路通过精心设计的滤波器结构,实现了极低的传导发射。
    - 自启动能力:具备自启动功能,简化安装过程。
    - 宽输入电压范围:支持从36V到72V的输入电压范围,具有很强的适应性。
    - 精准的输出电压调节:通过观察辅助绕组脉冲来调节输出电压,确保精度和稳定性。

    应用案例和使用建议


    应用案例
    LT3825控制器广泛应用于电信系统,服务器电源等领域,尤其是在需要高效能、高稳定性的电源管理方案的场合。
    使用建议
    - 负载调整:根据应用场景调整负载,以获得最佳的输出电压调节效果。
    - 散热管理:尽管电路具有较好的热特性,但应确保良好的散热条件以避免过热。
    - 测试方法:在进行纹波测量时,要特别注意长接地线带来的影响,正确连接示波器探头。

    兼容性和支持


    目前手册未提供关于该产品与其他电子元器件或设备的具体兼容性信息。然而,Linear Technology(现为Analog Devices的一部分)提供了全面的技术支持,包括软件工具、评估板和技术文档,这些均可帮助用户更好地理解和应用LT3825控制器。

    常见问题与解决方案


    1. 问题:输入电压超过72V。
    - 解决办法:确保输入电压不超过规定范围,可以使用电压调节器限制输入电压。
    2. 问题:输出电压不稳定。
    - 解决办法:检查外部电容和电阻是否正确连接,并确保输入电压在额定范围内。
    3. 问题:散热不良导致过热。
    - 解决办法:确保良好的空气流通和适当的散热片设计,必要时可考虑外部散热装置。

    总结和推荐


    演示电路894A-A展示了LT3825控制器的强大性能,特别是在高电流、低纹波的环境下表现出色。其自启动功能和宽输入电压范围使其成为电信系统和服务器电源的理想选择。尽管存在一些潜在问题,但通过遵循正确的使用建议和解决方案,这些问题都可以得到有效解决。因此,对于需要高效电源管理的应用,强烈推荐使用LT3825控制器。
