首页  >  产品百科  >  DC2196A-A

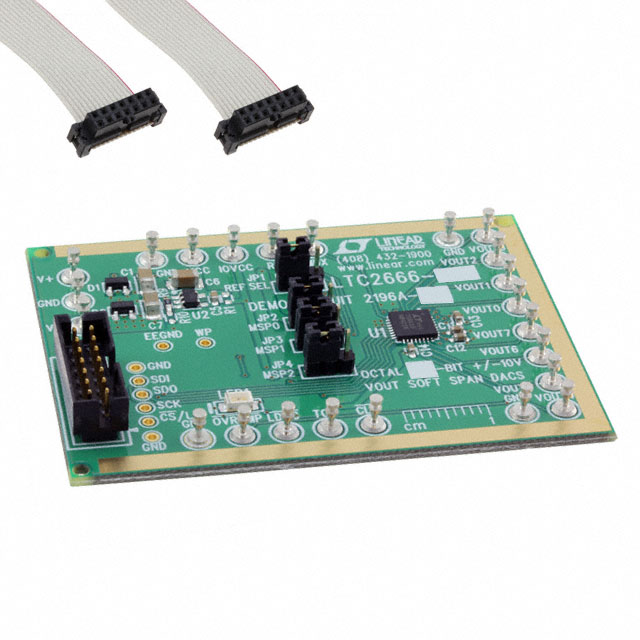

DC2196A-A

厂牌: ANALOG DEVICES
产品描述: LTC2666IUH-16 DAC Demonstration Circuit
供应商型号: 4023192
供应商: element14
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC2196A-A

DC2196A-A概述

    LTC2666 八通道软范围 DAC 技术手册解析

    1. 产品简介


    产品名称: LTC2666
    产品类型: 8通道16位/12位可编程电压输出软范围数模转换器(DAC)
    主要功能:
    - 提供 ±10V 输出范围
    - 支持五种不同的软范围配置:0V 至 5V、0V 至 10V、±2.5V、±5V 和 ±10V
    - 可通过单个 SPI 命令或 TGP 输入针脚实现任意或全部 DAC 的切换
    - 灵活的 SPI 接口,支持 1.71V 至 5.5V 的逻辑电平
    应用领域:
    - 适用于需要高精度模拟信号生成的工业自动化、测试设备、仪器仪表等领域
    - 广泛应用于医疗设备、航空航天、通信和数据采集系统

    2. 技术参数


    - 分辨率: 16位/12位
    - 输出范围: ±10V
    - 参考电压: 最大温度系数为 10 ppm/°C
    - 电源要求: ±15V 模拟电源供应
    - 接口类型: SPI 接口
    - 工作环境: 室内温度条件下的正常工作范围,需特别注意过温保护

    3. 产品特点和优势


    - 多范围输出: 五种不同的输出范围,使该产品具有更高的灵活性和适应性
    - 宽广的电压输入范围: SPI 接口支持从 1.71V 到 5.5V 的电压输入,方便与不同逻辑电平的微控制器或 FPGA 配合使用
    - 软启动功能: 支持零标度和中间标度的初始化设置,确保系统启动时的状态可控
    - 内置过温保护: 在芯片温度超过约 160°C 时自动触发保护机制,确保系统稳定运行

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化系统中的模拟信号生成与控制
    - 医疗设备中的高精度传感器校准
    使用建议:
    - 在启动系统前,请确保正确连接模拟电源和数字电源,尤其是需要注意电源的正负极连接
    - 软启动过程中,根据具体需求选择合适的零标度或中间标度设定
    - 使用过程中定期检查并监控系统的温度,避免因过热而导致系统故障

    5. 兼容性和支持


    - 兼容性: 支持与 DC590 控制器或 DC2026 Linduino 兼容,可通过提供的扁平电缆连接
    - 软件支持: QuikEval 软件支持快速配置和操作
    - 技术支持: 由 Linear Technology 提供,可通过官网或应用工程师获取详细的技术文档和支持

    6. 常见问题与解决方案


    - 问题 1: 启动过程中发现无输出
    解决方案: 检查电源连接是否正确,确保模拟电源和数字电源已正确连接
    - 问题 2: 温度过高导致系统不稳定
    解决方案: 关注系统运行过程中的温度变化,必要时采取散热措施或改进散热设计
    - 问题 3: 软启动过程中未按预期工作
    解决方案: 重新设置跳线配置,确保零标度或中间标度的正确选择

    7. 总结和推荐


    综合评估:
    - LTC2666 DAC 是一款高度集成且功能强大的模拟信号生成器,尤其适合需要高精度和多范围输出的应用场景。其灵活的软启动和过温保护机制确保了系统在各种复杂环境下的稳定运行。
    推荐结论:
    - 强烈推荐给需要高精度模拟信号生成和控制的工业、医疗和通讯领域的客户。对于希望简化系统设计、提高系统可靠性的工程师来说,LTC2666 是一个非常优秀的选择。

DC2196A-A参数

参数
零件状态 在售
包装方式 盒装

DC2196A-A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC2196A-A数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC2196A-A DC2196A-A数据手册

DC2196A-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 881.062
库存: 4
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 881.06
