DC2457A

厂牌: ANALOG DEVICES
产品描述: LT8390EUFD DC to DC Controller 11.5VDC to 12.5VDC Output Demonstration Circuit
供应商型号: 505-DC2457A-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC2457A

DC2457A概述

    LT8390EUFD 60V低电磁干扰同步4开关升降压电压调节器

    产品简介

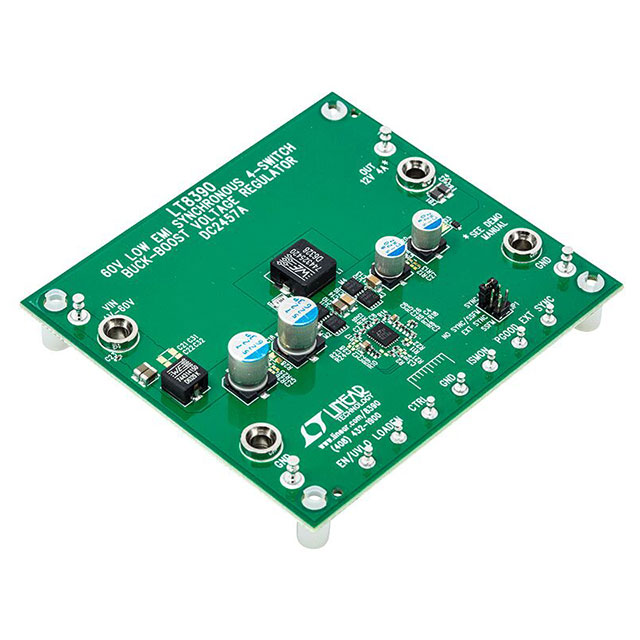

    本产品是基于LT8390EUFD的演示电路板DC2457A,属于一款60V低电磁干扰(EMI)同步四开关升降压电压调节器。它能够在输入电压范围为4V至60V之间,提供12V输出电压,最大电流可达4A。该调节器集成了多种低电磁干扰功能,如频率调制、优化布局和滤波器等,使得其在高频开关操作中保持高效率且噪声水平较低。这使得DC2457A在多种电源管理和嵌入式系统设计中具有广泛的应用潜力。

    技术参数


    - 输入电压范围:4V到60V
    - 输出电压:12V(可通过电阻分压器编程)
    - 最大输出电流:4A(具体取决于散热条件)
    - 开关频率:400kHz
    - EN/UVLO电压:关闭阈值为4V,开启阈值为5V
    - 输出电流限制:6.67A
    - MOSFET:输入侧采用60V MOSFET,输出侧采用25V MOSFET,封装均为3.3mm × 3.3mm
    - 陶瓷电容:输入和输出处均使用陶瓷电容,具备小尺寸和高纹波电流能力
    - 铝聚合物电容:输入和输出处各有两个铝聚合物电容
    - 软启动:通过SS引脚上的电容器进行编程

    产品特点和优势


    - 低EMI噪声:集成的频率调制和优化布局及滤波器有效降低EMI干扰,通过了CISPR 25 Class 5标准。
    - 高效率:在轻负载条件下仍能维持较高效率。
    - 多功能控制:可通过设置CTRL引脚来调整电流限制,支持外部同步。
    - 易于配置:可重新配置以适应不同的应用场景,且有详细的文档指导。

    应用案例和使用建议


    - 应用场景:适用于各种需要高效转换和管理电源的场合,如工业自动化、通信系统和汽车电子等。
    - 使用建议:为了确保最佳性能,建议遵循推荐的布局和四层板厚度进行PCB设计。对于极端温度条件下的应用,考虑增加散热措施。

    兼容性和支持


    - 兼容性:支持广泛的输入电压范围,兼容多种外围电路组件。
    - 支持服务:LT8390数据手册详细描述了该部件的操作和应用信息,需配合此演示手册一起阅读。

    常见问题与解决方案


    - 问题1:如果输出电压偏低怎么办?
    - 解决方案:暂时断开负载检查设置,确保没有设置过高。
    - 问题2:无法启用频率调制功能怎么办?
    - 解决方案:检查跳线位置和外部同步源是否正确连接。

    总结和推荐


    综上所述,LT8390EUFD是一款功能强大且性能卓越的升降压调节器。其低EMI特性、高效率及灵活性使其成为众多应用领域的理想选择。我们强烈推荐在需要高效电源管理和良好EMI表现的应用中采用此产品。

DC2457A参数

参数
零件状态 在售
包装方式 盒装
