DC2706A

厂牌: ANALOG DEVICES

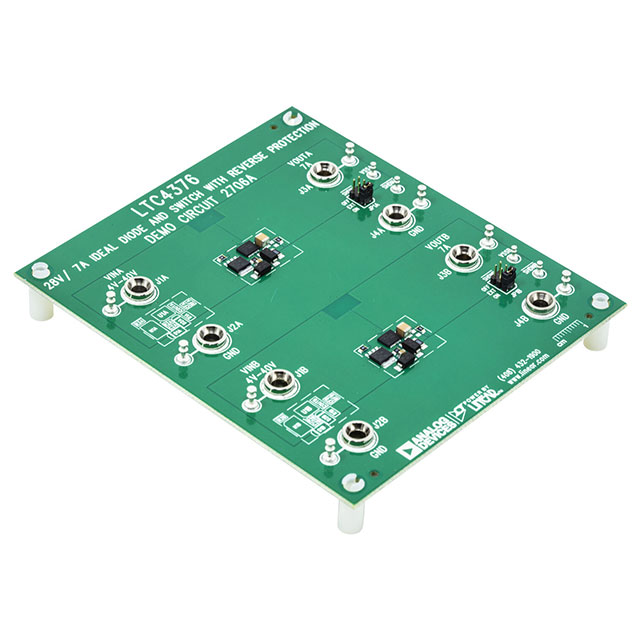

产品描述: LTC4376 Hot Swap Controller Demonstration Circuit
供应商型号: Q-DC2706A
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC2706A

DC2706A概述


    产品简介


    LTC4376是一款高性能的理想二极管控制器,采用内置的15mΩ N沟道MOSFET来替代肖特基二极管,特别适用于二极管-OR和高电流二极管的应用场合。其核心功能是通过内部MOSFET控制正向电压降,确保电流平滑传输而不会振荡,即使在轻负载情况下也能实现稳定运行。此外,该产品具有反向输入保护功能,能在输入电源故障或短路时迅速关断,以减少反向电流瞬变。

    技术参数


    - 工作范围:输入电压范围为4V到40V
    - 输出电流:最大输出电流可达7A
    - 低导通电阻:内部MOSFET的导通电阻仅为15mΩ
    - 反向输入保护:可承受最高达-40V的反向输入电压
    - 低功耗模式:关闭状态下静态电流低至9μA
    - 工作温度范围:
    - 工业级(LTC4376C):0°C 至 70°C
    - 拓展级(LTC4376I):-40°C 至 85°C
    - 高温级(LTC4376H):-40°C 至 125°C
    - 封装形式:16引脚5mm×4mm塑料DFN封装
    - 其他特性:包括12V/7A理想二极管功能,快速关断能力(关断时间小于300ns)

    产品特点和优势


    LTC4376的主要优势在于其高效、紧凑的设计以及宽广的工作电压范围。它的低导通电阻有效降低了功耗和热耗散,同时节省PCB面积。通过集成的反向输入保护功能,LTC4376能更好地保护电路免受极端电压条件的影响。此外,该产品还支持多种应用环境,如汽车电池保护和冗余电源系统,使得它在多领域表现出显著的竞争优势。

    应用案例和使用建议


    应用案例
    - 汽车电池保护:LTC4376非常适合用于汽车电池保护应用,能有效应对电池倒置等极端情况。
    - 冗余电源系统:通过使用多个LTC4376构建理想的二极管-OR配置,能够提高系统的整体可靠性。
    - 便携式电池设备:由于其低功耗和小型封装,LTC4376非常适合应用于便携式电子设备中。
    使用建议
    - 在设计二极管-OR电路时,应考虑到负载电容可能引起的瞬态效应,因此需要适当增加RC滤波器来抑制这些瞬变。
    - 在高温环境下使用时,需特别注意散热措施,以防止过热损坏。
    - 确保电路中所有关键节点正确接地,避免信号干扰和误操作。

    兼容性和支持


    LTC4376提供多种型号,针对不同工作温度范围进行了优化,能够满足工业、拓展和高温环境下的需求。此外,该产品已通过AEC-Q100认证,符合汽车应用的标准要求。厂商提供了详细的技术文档和支持服务,帮助客户进行应用开发和故障排查。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备启动困难 | 检查输入电压是否处于正常范围内,并确认所有连接点没有虚焊或接触不良的情况。 |
    | 静态电流过高 | 检查SHDN引脚的设置,确保其未被错误地拉低。 |
    | 反向电流过强 | 检查外部电路中的反向恢复二极管是否完好无损,并确保所有连接处的电容值正确。 |

    总结和推荐


    LTC4376以其高效、紧凑的设计以及强大的抗逆境性能,在多个应用场景中展现出卓越的表现。其广泛的适用性和稳定的性能使其成为众多电子产品不可或缺的组件之一。强烈推荐在需要高效、可靠电流管理的应用中使用LTC4376。

DC2706A参数

参数
零件状态 在售
包装方式 盒装

DC2706A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC2706A数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC2706A DC2706A数据手册

DC2706A封装设计

查看详情并下载
Symbol
Footprint
3D Model
