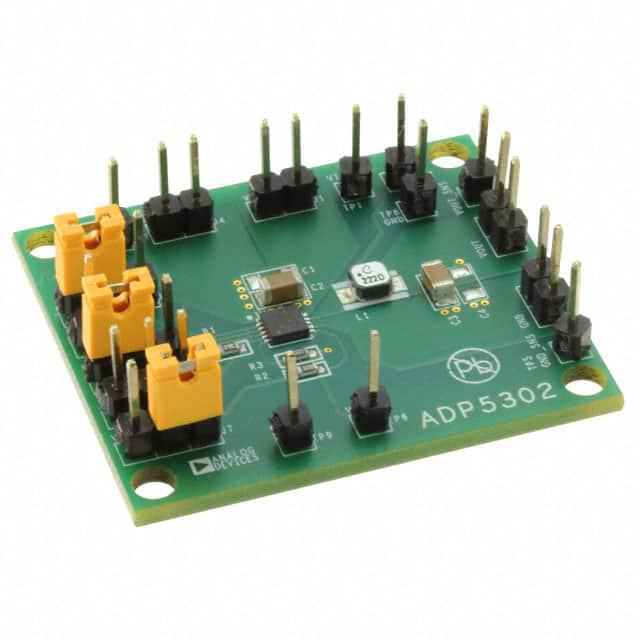

ADP5302-EVALZ

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: 2MHz 1,Non-Isolated 1 1.8V 6.5V 2.15V 板安装
供应商型号: Y-ADP5302-EVALZ
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 ADP5302-EVALZ

ADP5302-EVALZ概述

    ADP5302 Ultralow Step-Down Regulator: A Comprehensive Overview

    1. 产品简介


    ADP5302 是一款超低功耗同步降压直流到直流转换器,内置负载开关,封装形式为10引脚LFCSP(无铅芯片级封装)。该转换器能够接受2.15 V至6.50 V的输入电压,并且仅需少量外部组件即可提供高效率的电源解决方案。ADP5302在多种应用中表现出色,包括但不限于手持设备、工业控制、通信设备等领域。

    2. 技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 2.15 V 至 6.50 V |
    | 输出电压 | 默认为1.8 V,可通过外部电阻调整 |
    | 工作频率 | 1.2 MHz 至 2.5 MHz |
    | 效率 | 高达95% |
    | 封装类型 | 10-lead LFCSP |
    | 尺寸 | 3 mm × 3 mm |

    3. 产品特点和优势


    - 超低功耗:ADP5302具有极低的静态电流,适合于便携式和电池供电设备。
    - 集成化设计:包含内部功率开关、同步整流器和内部补偿,减少了对外部组件的需求。
    - 高效率:在宽输入电压范围内,能够实现高达95%的转换效率。
    - 多功能配置:通过不同的跳线设置可以灵活配置输出电压、工作模式等。
    - 紧凑封装:采用10引脚LFCSP封装,便于集成到小型电路板中。

    4. 应用案例和使用建议


    应用案例:ADP5302适用于需要高效能、低功耗的场合,例如智能手机、无线通信设备、物联网设备等。这些设备通常需要较长的电池寿命和高可靠性。
    使用建议:
    - 在连接负载之前确保设备已断电,以避免损坏。
    - 使用电流计监测输入电流,确保安全操作。
    - 调整输出电压时,注意根据具体需求选择合适的外部电阻。

    5. 兼容性和支持


    ADP5302可以直接与各种标准电源设备和负载相连接。制造商提供了详细的文档和技术支持,包括数据手册、用户指南等。此外,还提供全面的技术支持,确保用户能够充分利用其特性并解决任何可能出现的问题。

    6. 常见问题与解决方案


    - 问题:如何调整输出电压?
    解答:通过外接一个VID电阻来调整输出电压。具体方法参考ADP5302的数据手册。

    - 问题:如果出现异常过热怎么办?
    解答:检查电源输入是否超出正常范围,并确保散热措施得当。如果持续存在问题,联系技术支持。

    - 问题:如何监测输出电压波动?
    解答:使用高精度示波器和探头进行测量。确保探头接地正确,减少外界干扰。

    7. 总结和推荐


    总结:ADP5302是一款具备高效率、低功耗和多功能配置的超低功耗同步降压直流到直流转换器。其独特的内部集成设计使其在多种应用中表现出色。通过详细的手册和快速设置指导,用户能够方便快捷地进行测试和评估。
    推荐:鉴于ADP5302的各项优点和广泛的应用范围,我们强烈推荐将其用于需要高效能和低功耗的场合。其出色的性能和良好的兼容性将满足大部分用户的需求。

ADP5302-EVALZ参数

参数
最大输入电压 6.5V
开关频率 2MHz
同步整流器 -
最小输出电压 -
功能 -
输出类型 1,Non-Isolated
最大输出电压 1.8V
最小输入电压 2.15V
输出数量 1
拓扑 -
安装方式 板安装
零件状态 在售
包装方式 盒装

ADP5302-EVALZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADP5302-EVALZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES ADP5302-EVALZ ADP5302-EVALZ数据手册

ADP5302-EVALZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
