DC2608A

厂牌: ANALOG DEVICES
产品描述:
供应商型号: Y-DC2608A
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC2608A

DC2608A概述


    产品简介


    DC2608 温度测量系统演示套件

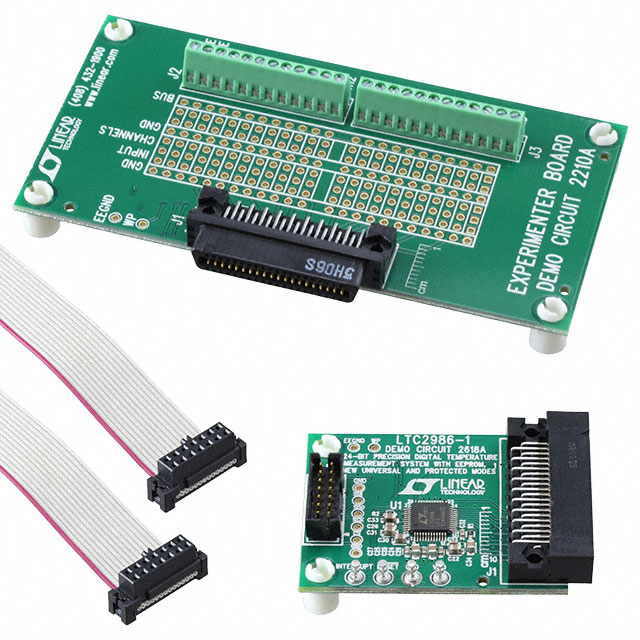

    DC2608 套件是展示 LTC2986-1 芯片性能和易用性的演示套件。该芯片是一款完整的温度测量系统,集成在单个芯片上。此套件包含两个组件:DC2618(主演示电路板,包含 LTC2986-1) 和 DC2210(简易实验电路板,便于原型设计)。此外,还提供针对不同传感器的特定演示板,以展示其性能。
    主要组件及功能:
    - DC2211: 通用温度测量板
    - DC2212: 热电偶板
    - DC2213: 专用 RTD 板
    - DC2214: 专用热敏电阻板

    技术参数


    LTC2986-1 特性:
    - 温度范围: -200°C 至 +1250°C
    - 精度: ±0.2°C
    - 分辨率: 0.0078°C
    - 通道数量: 16
    - 电压输入范围: 0V 至 +10V
    - 工作电压: 2.7V 至 5.5V
    - 功耗: 1.8mW @ 5V
    - 通信接口: SPI (最高 400kHz)
    - 温度传感器支持: RTD、热电偶、热敏电阻

    产品特点和优势


    LTC2986-1 的独特之处在于其高精度和多传感器支持能力。它可以在多个温度范围内实现精确测量,适用于广泛的工业和科研应用场景。此外,其灵活的配置和简便的操作使其在市场上具有强大的竞争力。

    应用案例和使用建议


    应用示例:
    - 四热电偶连接: 使用内置二极管作为冷端传感器(参见图 7a 和图 8a)
    - 4 线 RTD 连接: 使用内置电阻器作为比率参考(参见图 7b 和图 8b)
    使用建议:
    - 在进行旋转模式测量时,确保正确配置所有传感器和引脚,以减少寄生热电偶的影响。
    - 对于高精度测量,确保传感器连接稳固且符合规范要求。

    兼容性和支持


    兼容性:
    - QuikEval:通过 DC2026 连接,可以方便地配置和运行 LTC2986-1。
    支持和维护:
    - 官方文档:可以在 [Linear Technology 官网](https://www.linear.com/) 下载相关的软件手册和技术支持文档。
    - 技术支持:如有需要,可联系 Linear Technology 的应用工程师获取帮助。

    常见问题与解决方案


    常见问题及解决方案:
    1. 测量误差过大:
    - 解决方案:检查传感器连接是否稳固,确认传感器类型配置正确。
    2. 测量结果不准确:
    - 解决方案:重新校准传感器并检查环境条件,如温度和湿度。
    3. SPI 通信失败:
    - 解决方案:确认 SPI 引脚配置正确,确保数据线连接无误。

    总结和推荐


    综合评估:
    - 优点:LTC2986-1 提供高精度和多传感器支持,且操作简便。其强大的灵活性和易用性使其成为温度测量应用的理想选择。
    - 推荐:强烈推荐在需要高精度和多传感器支持的应用中使用 LTC2986-1。对于需要快速验证概念的原型设计,DC2608 演示套件也是不错的选择。
    结论:如果您需要一个可靠的温度测量解决方案,并且希望拥有高度的灵活性和准确性,LTC2986-1 及其相关演示套件将是您的最佳选择。

DC2608A参数

参数
零件状态 在售
包装方式 盒装
