DC1599A

厂牌: ANALOG DEVICES
产品描述:
供应商型号: 4420053
供应商: 海外现货
标准整包数: 1

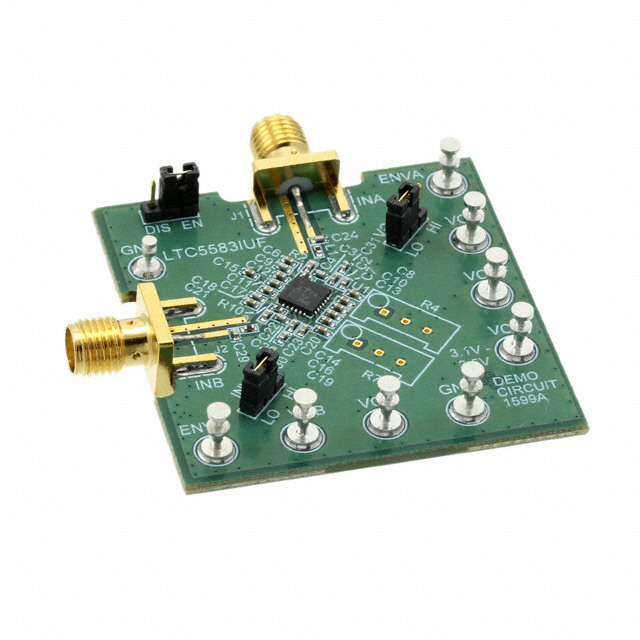

ANALOG DEVICES 评估、开发板开发工具 DC1599A

DC1599A概述


    产品简介


    LTC5583双通道6GHz均方根功率检测器
    LTC5583是一款高性能的双通道均方根(RMS)功率检测器,由Linear Technology Corporation(现为Analog Devices的一部分)设计。它能够同时测量两个交流信号,广泛应用于无线通信系统中的射频(RF)功率测量、电压驻波比(VSWR)测量等领域。该芯片支持从40MHz到6GHz的宽频率范围,提供高精度和稳定的功率检测能力,尤其适用于需要高动态范围和精确测量的应用场景。

    技术参数


    - 供电电压范围: 3.1V至3.5V
    - 供电电流:
    - 休眠模式: 80.5mA
    - 启用模式: 90.1mA
    - 关闭电流: 0.1μA (EN低电平)
    - 输出启动电压: 无输入信号时为0.45V
    - 上升时间: 140ns (0.5V至2.2V,10%至90%)
    - 下降时间: 3.5μs (2.2V至0.5V,90%至10%)
    - 线性动态范围:
    - 60dB (±1dB线性误差)
    - 59dB (±1dB线性误差,频率为2700MHz)
    - 输入功率范围:
    - -59dBm至+4dBm (450MHz)
    - -58dBm至+2dBm (2140MHz)
    - -56dBm至+3dBm (2700MHz)
    - 斜率: 29.6mV/dB 至 30mV/dB
    - 对数截距: -78.5dBm 至 -77.4dBm

    产品特点和优势


    LTC5583的主要特点是其双通道设计和高精度的功率检测能力。它可以准确测量不同频率下的射频信号,具有出色的线性动态范围和宽泛的工作频率。此外,它的通道间隔离度高达40dB,使得其非常适合用于复杂系统的VSWR测量。LTC5583还提供了良好的温度稳定性和低功耗特性,在各种环境条件下都能保持可靠的性能。这些特点使其在市场上具备较强的竞争力,尤其是在无线通信、雷达系统和测试设备等领域。

    应用案例和使用建议


    应用案例
    - 无线通信系统: 在蜂窝网络、WiMAX和LTE系统中用于监测基站和终端设备的发射功率。
    - 雷达系统: 监测雷达发射信号的功率水平,确保系统的正常运行。
    - 测试设备: 用于测试仪器,如矢量网络分析仪和频谱分析仪。
    使用建议
    1. 优化频率匹配: 在高频段(>3GHz)使用时,建议采用差分输入匹配以提高通道间隔离度。
    2. 温度补偿: 根据不同的频率选择合适的RT1和RT2值,以获得最佳的温度性能。
    3. 降低功耗: 在不需要使用包络检波器时,将VCCN设置为低电平,以减少整体功耗。

    兼容性和支持


    LTC5583与多种射频前端电路和其他组件兼容,可以轻松集成到现有系统中。Linear Technology Corporation提供了详尽的设计文档和在线技术支持,帮助用户解决使用过程中可能遇到的技术难题。

    常见问题与解决方案


    1. 问题: 输出电压不稳定
    - 解决方案: 检查供电电压是否在规定范围内,确认所有连接点接触良好。

    2. 问题: 功率测量不准确
    - 解决方案: 确保输入信号的频率在芯片的工作范围内,校准输入和输出端的阻抗匹配。

    3. 问题: 温度性能不佳
    - 解决方案: 调整RT1和RT2的值,根据使用频率选择最佳的温度补偿电阻。

    总结和推荐


    总体而言,LTC5583是一款高度集成且性能卓越的双通道均方根功率检测器。它具备宽广的工作频率范围、高精度的功率检测能力和优异的温度稳定性,非常适合用于无线通信和雷达系统。如果您正在寻找一款高性能的功率检测器,LTC5583将是您的理想选择。强烈推荐使用这款产品,以确保您系统的可靠性和准确性。

DC1599A参数

参数
零件状态 在售
包装方式 盒装

DC1599A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC1599A数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC1599A DC1599A数据手册

DC1599A封装设计

查看详情并下载
Symbol
Footprint
3D Model
