DC2003A

厂牌: ANALOG DEVICES
产品描述:
供应商型号: Y-DC2003A
供应商: 期货订购
标准整包数: 1

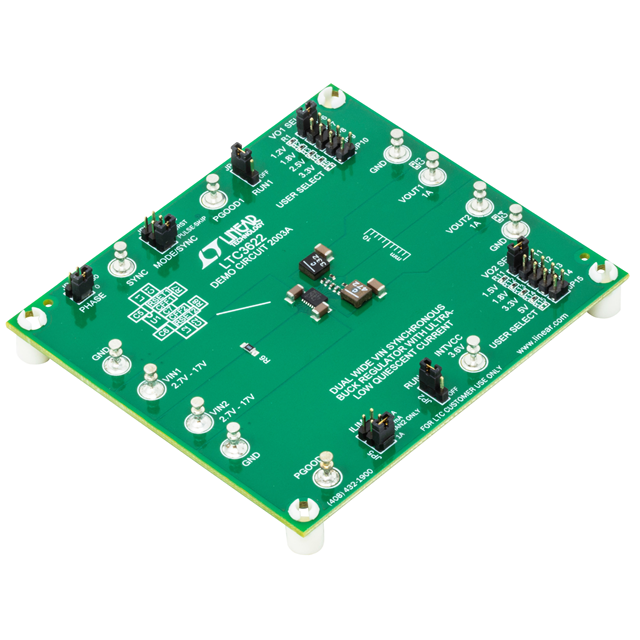

ANALOG DEVICES 评估、开发板开发工具 DC2003A

DC2003A概述


    产品简介


    LTC3622EDE是一款17V双1A同步降压调节器,具有超低静态电流。这款器件采用紧凑的14引脚DFN(4mm x 3mm)封装,旨在满足各类电源管理需求。主要功能包括宽输入电压范围(2.7V至17V),双1A输出通道,以及通过用户选择模式来平衡纹波噪声和轻负载效率。它适用于多种应用领域,如便携式电子设备、工业控制系统、通信设备等。

    技术参数


    - 输入电压范围: 2.7V 至 17V
    - 默认切换频率: 1MHz 或 2.25MHz(通过外部时钟可调)
    - 默认操作模式: 突跳模式(Burst Mode)或脉冲跳过模式(Pulse-Skip Mode)
    - 最大连续输出电流: 每个通道1A
    - 输出电压: 可调整为1.2V、1.8V、2.5V、3.3V(VOUT1)和1.5V、1.8V、3.3V、5V(VOUT2)
    - 静态电流: 突跳模式下仅为5μA,在关机模式下小于0.1μA
    - 效率: 在12V输入条件下,VOUT1=3.3V时达到88.2%,VOUT2=5V时达到90.8%
    - 输出电压纹波: VOUT1<5.9mVP-P,VOUT2<7.8mVP-P(均在12V输入条件下)
    - 负载瞬态响应: 快速恢复到稳态输出电压
    - 工作环境: 温度范围25°C

    产品特点和优势


    LTC3622EDE的优势在于其卓越的能效表现,尤其是在轻负载条件下的高效率。其独特的超低静态电流设计使其成为电池供电设备的理想选择。此外,灵活的操作模式允许用户根据具体需求在不同模式之间切换,以优化性能。

    应用案例和使用建议


    LTC3622EDE广泛应用于便携式设备和工业控制系统的电源管理中。对于电池供电的应用,例如手持设备和无线传感器网络,该芯片可以帮助延长电池寿命。建议用户在选择输出电压时参考提供的表格,确保符合设计要求。此外,用户可以通过调整负载和观察输出电压波动来优化系统性能。

    兼容性和支持


    LTC3622EDE可以通过更换U1、L1和L2来实现2.25MHz的频率配置,从而与其他兼容模块进行互换。Linear Technology提供了详细的设计文件和在线支持,帮助用户快速启动项目并解决问题。

    常见问题与解决方案


    - 问题1: 静态电流过高
    - 解决方法: 确认突跳模式是否开启,如果需要更低静态电流,考虑使用更小的电阻。

    - 问题2: 输出电压不稳定
    - 解决方法: 检查所有连接,确认外部电容和电阻的阻值是否正确,并且没有短路或开路现象。

    总结和推荐


    LTC3622EDE凭借其高效的功率转换能力和超低的静态电流,成为一款值得推荐的产品。它在多种应用环境中表现出色,特别是在电池供电设备中。建议用户在评估和设计过程中参考详细的规格和技术手册,确保最佳性能。

DC2003A参数

参数
零件状态 在售
包装方式 盒装

DC2003A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC2003A数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC2003A DC2003A数据手册

DC2003A封装设计

查看详情并下载
Symbol
Footprint
3D Model
