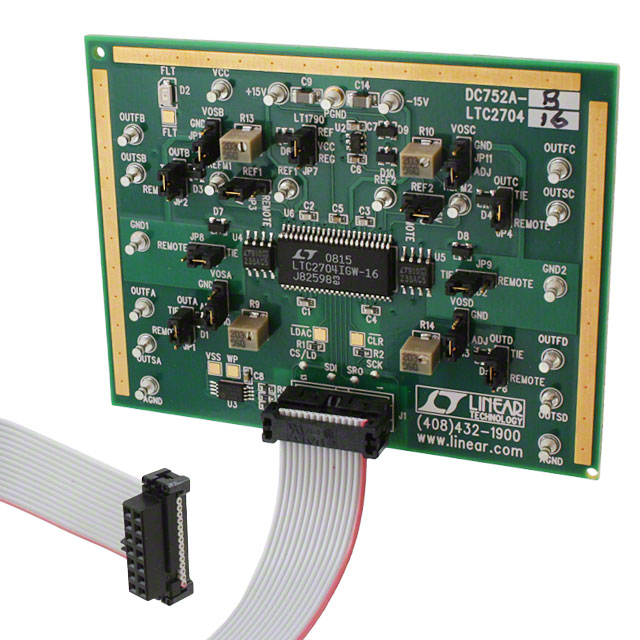

DC752A-B

厂牌: ANALOG DEVICES
产品描述: LTC2704-16 DAC Evaluation Kit
供应商型号: Q-DC752A-B
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC752A-B

DC752A-B概述


    产品简介


    LTC2704 Quad 16-Bit VOUT Softspan DAC
    LTC2704 是一款四通道16位电压输出软范围(SoftSpan)数模转换器(DAC)。它具有六种不同的输出范围,包括0V至5V、0V至10V、±5V、±10V、±2.5V 和 -2.5V 至 7.5V,每个通道都可以独立设置。LTC2704还配备了偏移调整输入引脚和补偿引脚,可以优化瞬态响应。这款DAC主要用于需要高精度和多种电压范围的场合,广泛应用于工业控制、测试仪器、医疗设备等领域。

    技术参数


    - 输出范围:
    - 0V至5V
    - 0V至10V
    - ±5V
    - ±10V
    - ±2.5V
    - -2.5V至7.5V

    - 分辨率:16位
    - 电源电压:±15V
    - 偏移调整:通过独立的偏移调整输入引脚实现
    - 工作温度范围:工业级温度范围(通常为-40°C至+85°C)
    - 电气特性:
    - 低功耗设计
    - 高精度,失调误差小于±0.5 LSB
    - 低噪声,满量程噪声小于10μV峰峰值

    产品特点和优势


    - 多范围输出:LTC2704能够提供六种不同的输出范围,适用于多种不同的应用场景。

    - 高精度:16位分辨率和低失调误差,确保了输出电压的高精度。

    - 灵活的偏移调整:通过独立的偏移调整输入引脚,可以对每个通道进行精细调整,以满足不同的应用需求。

    - 优化的瞬态响应:补偿引脚的设计可以优化瞬态响应,确保系统稳定性。

    应用案例和使用建议


    应用案例:
    LTC2704 可以用于工业自动化控制系统,例如在电机驱动、传感器信号调理、医疗设备等领域。其宽泛的输出范围和高精度使得它能够在这些应用中发挥重要作用。
    使用建议:
    1. 电源管理:确保使用稳定且低噪声的±15V电源,这对于保持DAC的性能至关重要。

    2. 接地设计:合理设计信号地和功率地,尽量减少返回电流的影响,特别是在存在大电流回流的情况下。
    3. 偏移调整:在实际应用中,可以根据需要对每个通道进行精确的偏移调整,以获得所需的输出电压范围。

    兼容性和支持


    - 兼容性:LTC2704支持多种参考电压选择,既可以使用板载参考源(如LT1236),也可以使用外部参考源。这使得它可以与多种不同的参考电压电路兼容。

    - 技术支持:Linear Technology 提供了详细的文档和支持,包括QuikEval软件和设计文件下载,帮助用户快速上手并解决问题。

    常见问题与解决方案


    - 问题:DAC输出电压不准确。
    - 解决方案:检查电源电压是否稳定,确认参考电压正确,并校准偏移调整输入引脚。
    - 问题:瞬态响应不良。
    - 解决方案:检查补偿引脚连接是否正确,并适当调整补偿电阻值。
    - 问题:输出电压噪声过大。
    - 解决方案:确保电源和接地线路的阻抗尽可能低,并使用滤波电容。

    总结和推荐


    LTC2704是一款功能强大、精度高的四通道16位电压输出软范围DAC。其广泛的输出范围、高精度和灵活的偏移调整能力使其成为众多应用领域的理想选择。对于需要高性能DAC的应用,LTC2704是一个值得推荐的产品。通过合理的设计和使用建议,可以充分发挥其潜力,满足各种复杂的工业控制需求。

DC752A-B参数

参数
零件状态 在售
包装方式 盒装
