DC2438A

厂牌: ANALOG DEVICES

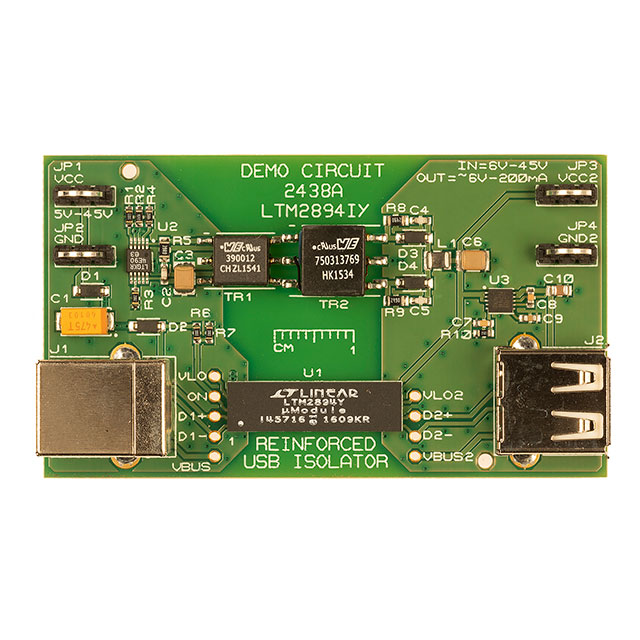

产品描述: LTM2894 USB Transceiver Demonstration Circuit
供应商型号: 4032989
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC2438A

DC2438A概述


    产品简介


    LTM2894 隔离式 USB 数据收发器
    LTM2894 是一款集成化的隔离式 USB 数据收发器,由 Linear Technology 设计制造。它通过LTC 的隔离器µModule® 技术将所有数据信号和隔离所需的组件集成到一个单一模块内。此产品广泛应用于需要隔离USB通信的应用场景,如工业自动化、医疗设备以及任何要求电气隔离以防止噪声干扰的场合。

    技术参数


    - 工作电压
    - VCC(隔离电源输入):4.4 V 至 45 V
    - VBUS(USB总线电源输入):4.4 V 至 5.5 V
    - VCC2(隔离电源输出):4.4 V 至 7.5 V
    - 数据速率
    - 低速数据速率(Low Speed Data Rate):1.5 Mbps
    - 全速数据速率(Full Speed Data Rate):12 Mbps
    - 隔离能力
    - 最大工作绝缘电压(VIORM):1000 VDC 或 1414 VRMS
    - 共模瞬态抗扰度:50 kV/µs

    产品特点和优势


    LTM2894 的主要特点是其高度集成化和出色的电气隔离性能。这使得它能够安全有效地处理高速 USB 数据传输,同时提供高达 7.5 kVRMS 的电气隔离。此外,其小巧的封装使其非常适合空间受限的应用场合。集成的电路设计不仅简化了外围电路,还显著提高了系统的可靠性和稳定性。

    应用案例和使用建议


    应用场景:
    - 工业自动化控制面板与远程传感器之间的通信
    - 医疗设备中的患者监护仪与中央监控系统的数据交换
    - 仪器仪表中不同部分的数据传输,以减少电磁干扰
    使用建议:
    1. 确保 VCC 和 VBUS 电源供应满足规定的工作电压范围。
    2. 使用推荐的连接方式和外部元件,以确保最佳的电气隔离效果。
    3. 在连接 USB 电缆时,需注意逻辑侧信号的参考电平(VLO)。

    兼容性和支持


    LTM2894 可直接与标准 USB 端口兼容,包括 USB Type-A 和 USB Type-B 端口。同时,其隔离性能使其适用于多种不同类型的USB设备。制造商提供了详细的设计文件和在线技术支持,帮助用户快速设置和测试。

    常见问题与解决方案


    1. 问:如何正确配置USB上行信号?
    - 答:确保 VCC 和 VBUS 连接到正确的电源。对于全速操作,需要在 D1+ 上拉电阻;对于低速操作,则需在 D1− 上拉电阻。
    2. 问:如何确保良好的 EMI 性能?
    - 答:遵循文档中的建议,使用最小化的板/接地平面面积、优化顶层信号路由和接地填充,并采用级联变压器布局来有效返回所有共模电流。

    总结和推荐


    综合评估:
    LTM2894 是一款卓越的隔离式 USB 数据收发器,凭借其强大的电气隔离能力和高效的数据传输能力,在多个应用领域展现出色的表现。其集成化设计大大简化了硬件实现过程,提升了整体系统的稳定性和可靠性。
    推荐:
    鉴于其卓越的技术特性和广泛的应用潜力,强烈推荐在需要高性能隔离USB通信的应用中使用 LTM2894。

DC2438A参数

参数
零件状态 在售
包装方式 盒装
