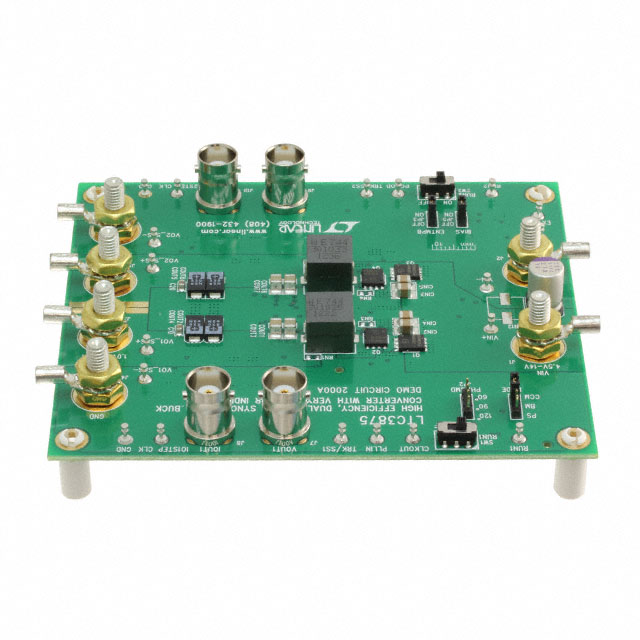

DC2000A

厂牌: ANALOG DEVICES
产品描述: LTC3875EUJ Demonstration Circuit
供应商型号: Y-DC2000A
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC2000A

DC2000A概述


    产品简介


    产品名称:LTC3875EUJ高效率双输出同步降压转换器
    产品类型:该产品是一款高效率的同步降压转换器,具有双相输出功能,并配备非常低的DCR感测能力。它适用于需要高性能电源转换的场合。
    主要功能:
    - 输入电压范围:4.5V至14V
    - 输出电压:1.0V和1.5V
    - 最大负载电流:每个输出端30A
    - 工作频率:约400kHz(可调范围为250kHz至770kHz)
    - 内置驱动器及远程输出电压感应
    - 温度补偿功能确保宽温度范围内的准确电流限制
    应用领域:
    - 电信和数据通信系统
    - 工业设备和医疗仪器
    - 直流电源分配系统和计算机系统

    技术参数


    输入电压范围:4.5V至14V
    输出电压:
    - VOUT1(1.0V):±2%
    - VOUT2(1.5V):±2%
    最大输出电流:
    - IOUT1(1.0V):30A
    - IOUT2(1.5V):30A
    典型效率:
    - VOUT1(1.0V):在12V输入时,30A负载条件下达到86.9%
    - VOUT2(1.5V):在12V输入时,30A负载条件下达到89.6%
    开关频率:400kHz(可调节范围:250kHz至770kHz)

    产品特点和优势


    优势:
    - 高效率:最高效率达89.6%,特别是在高负载情况下表现出色。
    - 双相输出:能够提供两个独立的稳定输出电压。
    - 低DCR感测:采用0.32mΩ DCR电感器,提高电流测量精度。
    - 宽输入电压范围:4.5V到14V,适用范围广泛。
    - 强大的电流限制能力:通过温度补偿功能保证电流限制的准确性。
    - 高功率密度设计:适合紧凑型应用。
    市场竞争力:
    - 高效、紧凑的设计使其成为工业、医疗、计算机系统等领域不可或缺的组件。
    - 出色的温度补偿功能使其能在广泛的温度范围内稳定运行。

    应用案例和使用建议


    应用场景:
    - 在电信基站、数据中心等需要高稳定性电源的场合。
    - 工业控制系统的电源管理。
    - 医疗设备的电源供应。
    使用建议:
    - 根据负载需求调整开关频率,以获得最佳效率。
    - 确保连接所有必要的电容器,特别是用于电压输出滤波的电容。
    - 使用短且刚性的探针线测量输出电压纹波,避免长接地引线引起的干扰。

    兼容性和支持


    兼容性:
    - 该转换器设计灵活,可与多种电源模块配合使用,尤其适合高密度电源系统。
    - 配套的电容器、电阻器和晶体管均为通用标准件,便于替换和扩展。
    厂商支持:
    - Linear Technology Corporation提供详尽的技术文档和支持服务。
    - 可访问官网获取详细的电路设计文件和更新信息。

    常见问题与解决方案


    常见问题:
    - 输出电压不稳定。
    - 开关频率设置不正确。
    解决方案:
    - 检查所有连接点,确保连接正确且接触良好。
    - 调整外部电容器的值以匹配设定的开关频率。

    总结和推荐


    综合评估:
    - LTC3875EUJ转换器以其高效的电源转换能力和出色的温度补偿功能,在高密度电源系统中表现出色。
    - 设计上注重灵活性和兼容性,使得它可以轻松集成到现有的电路设计中。
    推荐:
    - 强烈推荐给需要高性能电源解决方案的应用,尤其是对温度敏感和空间有限的环境。
    - 特别适合工业、医疗和计算机系统的电源设计。

DC2000A参数

参数
零件状态 在售
包装方式 盒装

DC2000A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
