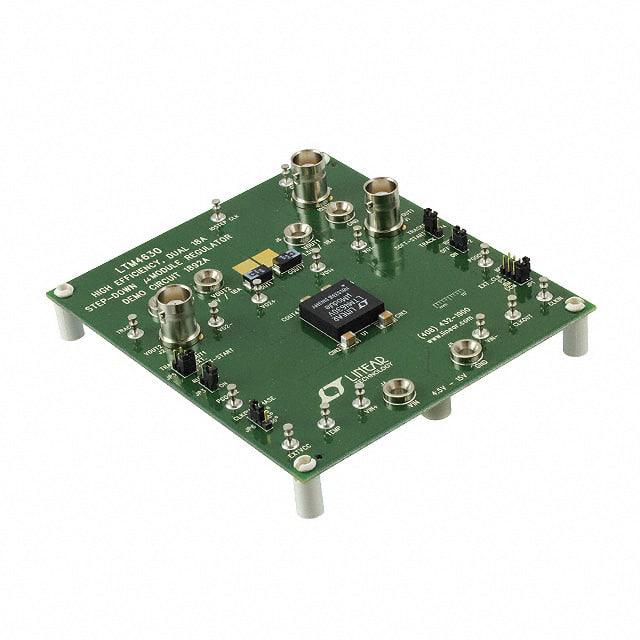

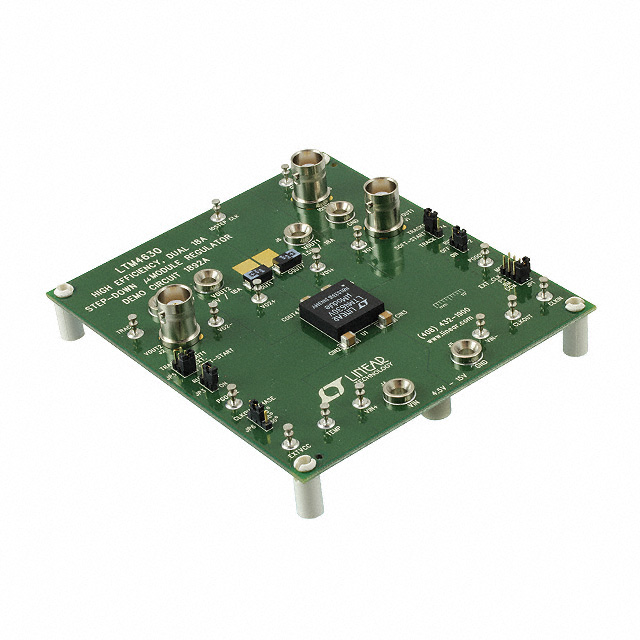

DC1892A

厂牌: ANALOG DEVICES
产品描述: LTM4630 Demonstration Circuit
供应商型号: DC1892A-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC1892A

DC1892A概述


    产品简介


    LTM4630EV 双通道18A高效降压电源模块
    LTM4630EV 是一款高效的高密度双通道18A降压型电源模块,属于μModule®系列。该模块能够在4.5V至15V的输入电压范围内工作,输出电压可在0.6V至1.8V之间调节。每个通道的最大连续输出电流为18A,通过跳线电阻可实现并联以达到高达36A的输出。
    主要功能
    - 高效率:高达89.7%的转换效率(5V输入,1.5V输出)
    - 灵活的输出设置:支持0.6V到1.8V的输出电压范围
    - 良好的热管理:内置热管理机制,适用于不同热条件下的应用
    - 多种工作模式:支持脉冲跳跃模式和突发模式,适合不同的噪声敏感度应用
    应用领域
    - 服务器和存储设备
    - 数据中心电源管理
    - 通信基础设施
    - 工业自动化
    - 医疗设备电源供应

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 4.5V 至 15V |
    | 输出电压 | 0.6V 至 1.8V |
    | 每通道最大连续输出电流 | 18A(需要根据具体VIN、VOUT和热条件进行降额) |
    | 默认工作频率 | 500kHz |
    | 外部时钟同步频率范围 | 400kHz 至 780kHz |
    | 效率 | 89.7%(5V输入,1.5V输出,18A负载,开关频率500kHz);84.8%(5V输入,1V输出,18A负载,开关频率500kHz) |
    | 负载瞬态响应 | 在12V输入条件下,1.5V输出从9A到18A负载变化时,瞬态响应良好 |
    | 封装形式 | 16mm x 16mm x 4.41mm LGA封装 |

    产品特点和优势


    LTM4630EV具有以下几个显著的特点和优势:
    1. 高效率:该模块在不同的工作条件下均能保持较高的转换效率,特别是对于大功率的应用场景,如数据中心和工业自动化。
    2. 灵活性:输出电压可以通过外部电阻编程设定,灵活适应多种应用需求。
    3. 易集成:紧凑的LGA封装设计使得LTM4630EV易于安装和使用,特别适合于空间受限的应用场合。
    4. 可靠性:支持多种工作模式,可根据实际应用选择合适的模式,提高了系统的稳定性和可靠性。
    5. 热管理:具备优秀的热管理机制,能在不同温度环境下保持稳定的性能。

    应用案例和使用建议


    应用案例
    在服务器电源管理系统中,LTM4630EV能够提供稳定的双路输出,同时确保高效的电源转换。其并联配置可以轻松实现更高电流输出,例如单个通道36A输出。
    使用建议
    - 电源设计:考虑到效率和散热需求,在设计时应合理布局散热片或风扇,确保良好的热交换。
    - 参数调校:根据具体的应用场景调整输入电压和输出电压,确保满足所需的电力需求。
    - 监控:利用远程电压感应功能监测输出电压,确保电压在负载点上的稳定性。

    兼容性和支持


    - 兼容性:LTM4630EV与大多数标准电源系统兼容,可以轻松集成到现有的设计中。
    - 技术支持:制造商提供了详尽的技术文档和支持,包括详细的电路图和物料清单,帮助用户快速完成安装和调试。

    常见问题与解决方案


    1. 问题:如何设置输出电压?
    - 解决办法:通过调整R25电阻来设置输出电压,参考公式\( V{OUT} = 0.6V \times \left(1+\frac{60.4k}{R{25}}\right) \)。

    2. 问题:输出电压不稳定怎么办?
    - 解决办法:检查输入电压是否稳定,并确保所有连接正确无误。此外,可以尝试更换更稳定的电源适配器。

    总结和推荐


    综上所述,LTM4630EV 是一款性能优越、应用广泛的高效电源模块,非常适合用于服务器、数据中心和通信基础设施等高要求的应用场景。其高效的能量转换能力、灵活的配置选项和优秀的热管理特性使其在市场上具备显著的竞争优势。强烈推荐在需要高性能电源解决方案的设计中使用LTM4630EV。

DC1892A参数

参数
零件状态 在售
包装方式 盒装

DC1892A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC1892A数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC1892A DC1892A数据手册

DC1892A封装设计

查看详情并下载
Symbol
Footprint
3D Model
