HMC595AETR

产品分类: 天线
厂牌: ANALOG DEVICES
产品描述: GaAs MMIC,TTL 50Ω 0MHz~3GHz SOT-23-6 贴片安装 2.9mm*1.6mm*1.15mm
供应商型号: HMC595AETR
供应商: 云汉优选
标准整包数: 300

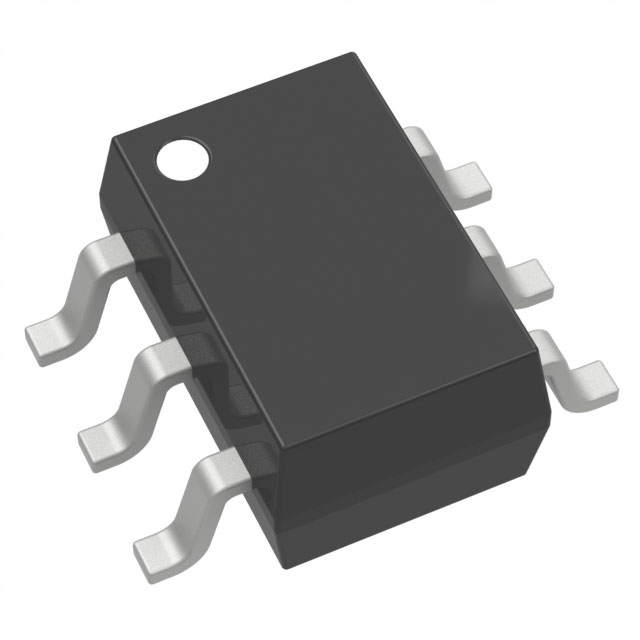

ANALOG DEVICES 天线 HMC595AETR

HMC595AETR概述


    产品简介


    HMC595A / 595AE GaAs MMIC 3 WATT T/R开关
    HMC595A / 595AE 是一款GaAs(砷化镓)微波集成电路(MMIC),专为要求低插入损耗和高隔离度的射频(RF)切换应用而设计。这些特性使其成为无线通信系统中的理想选择。HMC595A / 595AE 在DC到3GHz的频率范围内具有卓越的性能,广泛应用于蜂窝/3G基础设施、私人移动无线电手持机、WLAN(无线局域网)、WiMAX(全球微波接入互操作性)、WiBro(无线宽带)及汽车远程信息处理等领域。

    技术参数


    - 插入损耗:
    - DC至1.0 GHz:0.25 dB(典型值)
    - DC至2.0 GHz:0.3 dB(典型值)
    - DC至2.5 GHz:0.4 dB(典型值)
    - DC至3.0 GHz:0.5 dB(最大值)
    - 隔离度:
    - DC至1.0 GHz:26 dB(最小值)
    - DC至2.0 GHz:22 dB(最小值)
    - DC至2.5 GHz:18 dB(最小值)
    - DC至3.0 GHz:14 dB(最小值)
    - 回波损耗:
    - DC至1.0 GHz:30 dB(最小值)
    - DC至2.0 GHz:25 dB(最小值)
    - DC至2.5 GHz:22 dB(最小值)
    - DC至3.0 GHz:20 dB(最小值)
    - 输入1 dB压缩点:
    - Vctl = 0/+3V:29 dBm(最小值)
    - Vctl = 0/+5V:35 dBm(最小值)
    - Vctl = 0/+8V:37 dBm(最小值)
    - 第三阶截获点(两音输入功率各为+23 dBm):
    - Vctl = 0/+3V:50 dBm(最小值)
    - Vctl = 0/+5V:64 dBm(最小值)
    - Vctl = 0/+8V:63 dBm(最小值)

    产品特点和优势


    HMC595A / 595AE 的核心优势包括:
    - 低插入损耗:最大插入损耗仅为0.5 dB,确保信号传输过程中的低衰减。
    - 高输入IP3:最高可达+63 dBm,适合高功率应用,确保良好的线性度和低失真。
    - 正控制电压:控制输入范围为0/+3V到0/+10V,提供灵活的控制选项。
    - 小型封装:采用SOT26封装,体积小巧,易于集成。
    - 出色的电气性能:相较于前代产品,电气性能得到了显著提升,具备更低的插入损耗和更高的隔离度。

    应用案例和使用建议


    HMC595A / 595AE 主要应用于蜂窝/3G基础设施、私人移动无线电手持机、WLAN、WiMAX、WiBro和汽车远程信息处理等领域。对于这类应用,推荐以下使用建议:
    - 电路板设计:确保信号线阻抗匹配50欧姆,并直接连接接地平面以提高信号完整性。
    - 电源设置:为了实现最佳性能,控制电压设置为+10V,但也可以在较低电压下运行(如+3V),尽管RF功率能力会降低。
    - 直流阻断电容:每个RF端口都需要直流阻断电容,电容值决定了最低操作频率。

    兼容性和支持


    HMC595A / 595AE 的控制输入A和B兼容CMOS和某些TTL逻辑家族,方便与其他逻辑电路接口。Analog Devices 提供技术支持和应用支持服务,通过电话或电子邮件获取帮助。

    常见问题与解决方案


    - Q: 插入损耗过高怎么办?
    - A: 检查输入信号频率和功率水平是否符合规格。如果超出规格范围,可能需要调整信号源或使用外部滤波器。

    - Q: 隔离度不足怎么办?
    - A: 确保所有接地引脚正确连接,并检查是否有其他干扰源。必要时可增加外部屏蔽。
    - Q: 第三阶截获点偏低怎么办?
    - A: 调整控制电压至+8V以获得更高的第三阶截获点。此外,检查信号源的频率和功率分布。

    总结和推荐


    综上所述,HMC595A / 595AE是一款性能优异的射频开关,尤其适用于高功率射频切换应用。其低插入损耗、高隔离度和灵活的控制范围使其在多个领域都有广泛的应用前景。强烈推荐使用此产品以满足高性能射频需求。

HMC595AETR参数

参数
额定功率 -
天线类型 -
中心频率 -
支持协议 GaAs MMIC,TTL
典型天线增益 -
最大电压驻波比 -
带宽 0MHz~3GHz
阻抗 50Ω
长*宽*高 2.9mm*1.6mm*1.15mm
通用封装 SOT-23-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC595AETR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC595AETR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 天线 ANALOG DEVICES HMC595AETR HMC595AETR数据手册

HMC595AETR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ ¥ 12.1875
500+ ¥ 11.6025
1000+ ¥ 11.2125
库存: 500
起订量: 300 增量: 0
交货地:
最小起订量为:300
合计: ¥ 3656.25
