HMC509LP5ETR

产品分类: 压控振荡器(VCO)
厂牌: ANALOG DEVICES
产品描述: 2V~13V 10dBc 270mA 10MHz/V 7.5±2.5,12.5±2.5 -115dBc/Hz 4.75V 5.5V 4.15GHz,8.3GHz VFQFN-32(EP) 贴片安装 5mm*5mm*1mm
供应商型号: 4032607
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 压控振荡器(VCO) HMC509LP5ETR

HMC509LP5ETR概述


    产品简介


    HMC509LP5 和 HMC509LP5E 是采用GaAs InGaP异质结双极晶体管(HBT)制成的微波集成电路电压控制振荡器(VCO)。这些振荡器集成了谐振器、负阻器件和变容二极管,并且具有半频率输出功能。由于振荡器的单片结构,其相位噪声性能在温度、冲击和工艺方面表现优异。HMC509LP5 和 HMC509LP5E 主要应用于低噪声微波集成电路,其典型应用包括VSAT无线电、点对点/多点无线电、测试设备及工业控制等领域,甚至可用于军事用途。

    技术参数


    | 参数 | 最小值 (Min.) | 典型值 (Typ.) | 最大值 (Max.) | 单位 (Units) |

    | 频率范围 (Fo) | 7.8 8.8 | GHz |
    | 半频频率范围 (Fo/2) | 3.9 4.4 | GHz |
    | 射频输出功率 (RFOUT) | +10 | +13 | +15 | dBm |
    | 半频输出功率 (RFOUT/2) | +5 | +10 | +10 | dBm |
    | SSB相位噪声 (@100 kHz偏移,Vtune = +5V) -115 dBc/Hz |
    | 调谐电压 (Vtune) | 2 | 13 V |
    | 供电电流 (Icc) (Vcc = +5.0V) | 200 | 250 | 270 | mA |
    | 调谐端泄漏电流 (Vtune= 13V) | 10 µA |
    | 输出回波损耗 | 2 dB |

    产品特点和优势


    1. 双输出频率:HMC509LP5和HMC509LP5E提供主频率(Fo)和半频率(Fo/2)输出,分别为7.8-8.8 GHz和3.9-4.4 GHz。
    2. 出色的相位噪声性能:在100 kHz偏移条件下,相位噪声达到-115 dBc/Hz,这在微波通信系统中是极为重要的。
    3. 集成度高:无需外部谐振器,降低了设计复杂性和成本。
    4. 紧凑封装:采用32引脚5x5毫米表面贴装(SMT)封装,尺寸仅为25平方毫米。
    5. 宽泛的工作条件:可以在-40到+85摄氏度的温度范围内正常工作,并且提供出色的电源适应性。

    应用案例和使用建议


    HMC509LP5 和 HMC509LP5E 的典型应用包括VSAT无线电、点对点/多点无线电、测试设备及工业控制。以下是一些使用建议:
    1. 测试设备:可以用于各种射频测试仪器,确保高频信号的稳定输出。
    2. 工业控制:在自动化设备中作为频率基准源,提高系统的精度和可靠性。
    3. 军事应用:适用于需要高可靠性和低相位噪声的军用无线电通信系统。

    兼容性和支持


    HMC509LP5 和 HMC509LP5E 与其他标准SMT组件兼容,可轻松集成到现有的电路板设计中。厂商提供了详尽的应用支持,可以通过电话或电子邮件获得帮助。厂商还提供了评估板和材料清单,以便于用户进行快速原型开发。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出功率不足 | 检查调谐电压(Vtune)是否设置正确,重新调整调谐电压。 |
    | 相位噪声过高 | 确保调谐电压(Vtune)在指定范围内,并检查PCB布局是否符合建议。 |
    | 无法获得预期频率 | 检查电源电压(Vcc)是否在指定范围内,确认无外部干扰影响。 |

    总结和推荐


    HMC509LP5 和 HMC509LP5E 是一款高度集成、性能稳定的微波集成电路电压控制振荡器,特别适合应用于需要高性能和高可靠性的环境中。其双输出频率和出色的相位噪声性能使其成为多种应用场景的理想选择。强烈推荐此产品给需要高精度和稳定性的应用开发者和工程师。

HMC509LP5ETR参数

参数
推移 10MHz/V
调谐电压 2V~13V
额定电流 270mA
频率 4.15GHz,8.3GHz
二次谐波(典型值) 10dBc
相位噪声 -115dBc/Hz
最小工作电压 4.75V
最大工作电压 5.5V
负载电容 -
功率 7.5±2.5,12.5±2.5
长*宽*高 5mm*5mm*1mm

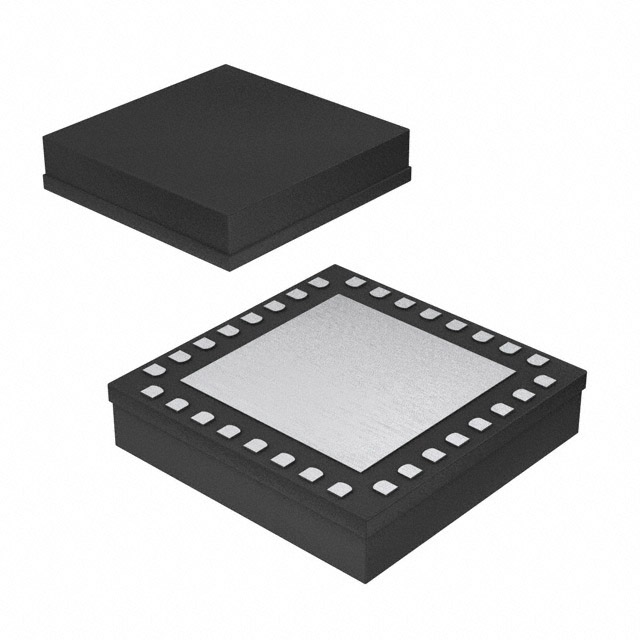

通用封装 VFQFN-32(EP)
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

HMC509LP5ETR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC509LP5ETR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 压控振荡器(VCO) ANALOG DEVICES HMC509LP5ETR HMC509LP5ETR数据手册

HMC509LP5ETR封装设计

查看详情并下载
Symbol
Footprint
3D Model
