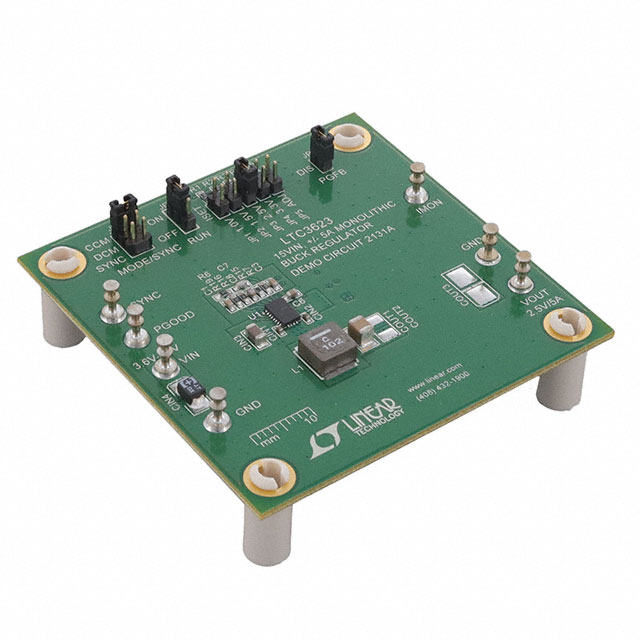

DC2131A

厂牌: ANALOG DEVICES
产品描述:
供应商型号: Y-DC2131A
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC2131A

DC2131A概述


    产品简介


    LTC3623是一款由Linear Technology(现为Analog Devices的一部分)开发的高性能同步降压调节器。它专为电池供电设备、点负载应用、DDR内存系统以及其他多种需求提供稳定的直流电压转换。LTC3623能够在4V至15V的输入电压范围内运行,提供高达±5A的输出电流,并能将输出电压设置在0V到VIN-0.5V之间。此外,该芯片采用Silent Switcher技术,可降低电磁干扰,特别适合需要高效率且低噪声的应用场景。

    技术参数


    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | VIN | 输入电压范围 4 15 | V |
    | VOUT | 输出电压 | 跳线选择 | 1 | 5 | V |
    | IOUT | 输出电流范围(连续) 0 | 5 | A |
    | fSW | 开关频率(时钟频率) 1 | MHz |
    | VOUTP-P | 输出纹波电压 | VIN=12V,VOUT=5V,IOUT=5A | <25 | mVP-P|
    | IREG | 输出调节范围 ±2 % |

    产品特点和优势


    LTC3623具有多项优势,使其在众多同类产品中脱颖而出。其独特的Silent Switcher技术显著降低了电磁干扰,使得产品更适合用于对EMI敏感的应用场景。同时,该芯片支持宽泛的输入电压范围和输出电压调节能力,使其在多种不同应用场景下都表现出色。此外,LTC3623还配备了软启动功能,能有效控制启动时的电压跃升,避免过冲现象。

    应用案例和使用建议


    LTC3623广泛应用于各种不同的场合,包括但不限于电池供电设备、点负载电源、DDR内存系统和热电冷却系统。为了充分利用其优势,用户应根据具体的应用需求进行适当的配置。例如,在高功率应用场景下,可以考虑使用外部电流检测电阻来提高精度;而在需要高稳定性的场景下,则可以通过调整输出滤波电容来改善输出纹波。

    兼容性和支持


    LTC3623的设计文件可以在Linear Technology官方网站下载,方便用户进行电路设计和修改。同时,该产品支持宽泛的输入电压范围和输出电压调节能力,这使其能够轻松与大多数现有的电子设备兼容。Linear Technology提供了详尽的技术文档和支持服务,确保用户能够顺利使用和维护该产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查并重新连接跳线,确保输出电压正确设置 |
    | 效率低下 | 检查输入和输出电容,更换损坏或老化的电容器 |
    | 纹波过大 | 检查电感和电容的值是否符合规范,并适当增加输出电容以改善纹波 |

    总结和推荐


    综上所述,LTC3623是一款高度集成、性能优异的同步降压调节器。它的主要优势在于低噪声、高效率以及广泛的输入和输出电压调节范围。这些特性使得它成为各种复杂应用场景的理想选择。鉴于其卓越的表现和广泛的应用前景,我们强烈推荐LTC3623作为高性能电源管理解决方案的首选产品。

DC2131A参数

参数
零件状态 在售
包装方式 盒装

DC2131A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC2131A数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC2131A DC2131A数据手册

DC2131A封装设计

查看详情并下载
Symbol
Footprint
3D Model
