DC1410A-B

厂牌: ANALOG DEVICES

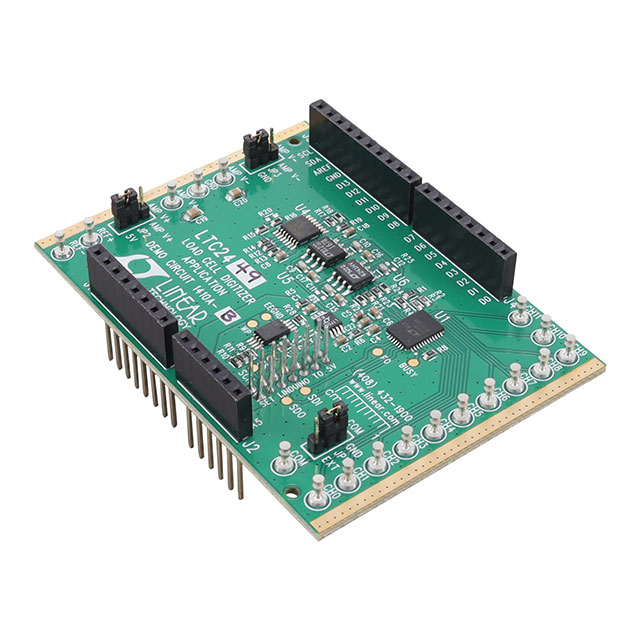

产品描述: LTC2449 ADC Demonstration Circuit
供应商型号: Y-DC1410A-B
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC1410A-B

DC1410A-B概述

    Load Cell Digitizer Demo Manual DC1410A

    1. 产品简介


    产品类型:数字转换器
    主要功能:用于测量桥式传感器(如负荷、压力、温度、加速度等物理量)
    应用领域:工业控制、计量仪器、环境监测等领域

    2. 技术参数


    | 参数 | 型号A (LTC2498) | 型号B (LTC2449) |
    |
    | ADC通道数 | 8/16通道 | 8/16通道 |
    | 分辨率 | 24位Δ∑ADC | 24位Δ∑ADC |
    | 输入范围 | 6.8Hz/600nVRMS | 6.9Hz/200nVRMS |
    | INL误差 | 2ppm | 5ppm |
    | 偏移误差 | 1ppm | 5μV |
    | 满量程误差 | 25ppm | 10ppm |
    | 偏移漂移 | 10nV/°C | 20nV/°C |
    | 正常模式抑制比 | >87dB (50Hz/60Hz) | >80dB (50Hz/60Hz) |
    | PGA增益选项 | 1, 8, 16, 32 | 1, 8, 16, 32 |

    3. 产品特点和优势


    - 高精度:型号A和B分别提供了不同的精度水平,适用于不同精度要求的应用场景。
    - 高输入模式抑制比:对于50Hz和60Hz的噪声有优秀的抑制能力。
    - 低偏移和偏移漂移:确保了长期稳定性和准确性。
    - 可编程增益放大器:提高了信号处理的灵活性。

    4. 应用案例和使用建议


    - 应用案例:该负载单元数字转换器可以应用于各种工业环境,例如称重系统、力传感器、压力传感器等。它可用于环境监测中的温度和压力测量。
    - 使用建议:
    - 确保连接传感器到正确的通道,模拟信号连接通过边缘的接线柱。
    - 使用QuikEval程序进行快速测试和校准,以实现更准确的数据采集。
    - 调整PGA增益选项,以适应不同传感器的需求。

    5. 兼容性和支持


    - 兼容性:该数字转换器支持Linduino (DC2026)平台,可以轻松集成到现有的电路中。
    - 支持:厂商提供相关设计文件和安装指南,可通过官网获取。QuikEval和LTSketchbook提供了强大的软件支持,便于用户进行开发和调试。

    6. 常见问题与解决方案


    - 问题1:如何设置JUMPERS?
    - 解决方案:按照手册指示,正确设置J1-J4为Linduino/Arduino堆叠式连接器;确保JP1-3正确配置以实现所需的供电和参考电压。
    - 问题2:如何进行校准?
    - 解决方案:使用LTC2498或LTC2449进行多点校准,确保在每个速率下读取数据,并根据所选增益应用相应的校正因子。
    - 问题3:如何调整平滑因子?
    - 解决方案:在QuikEval程序中选择适当的平滑因子,通常不建议将平滑因子设置为1,因为这会导致无新的增益测量。

    7. 总结和推荐


    综合评估:该负载单元数字转换器提供了高精度、高可靠性以及灵活的操作模式,能够满足多种应用场景的需求。特别是在工业控制和环境监测领域具有明显优势。
    推荐:强烈推荐使用该产品,特别是在需要高精度和可靠性的应用场景中。完善的文档和支持使得该产品易于集成和维护。

DC1410A-B参数

参数
零件状态 在售
包装方式 盒装

DC1410A-B厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC1410A-B数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC1410A-B DC1410A-B数据手册
