DC1216A-B

厂牌: ANALOG DEVICES
产品描述: ADC Demonstration Circuit
供应商型号: DC1216A-B-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC1216A-B

DC1216A-B概述

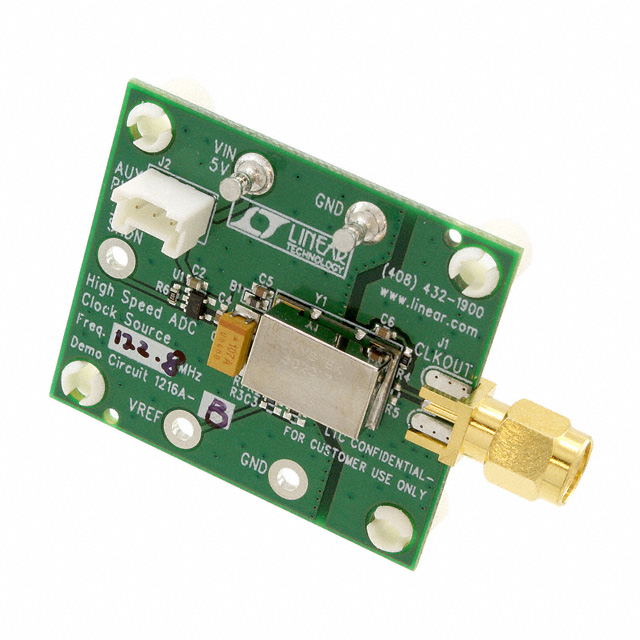

    高速ADC时钟源(DC1216)

    产品简介


    DC1216是一款高速ADC时钟源演示板,专为展示高速ADC的数据转换性能而设计。该电路板通过低噪声线性稳压器和高精度电压控制振荡器(VCXO)提供清洁稳定的时钟信号。每个装配件包括一个线性调节器和一个VCXO,能够为高速ADC提供足够干净的信号以实现数据表所列性能。

    技术参数


    - 输出频率范围:根据不同的晶体频率可选择100 MHz、122.88 MHz和80 MHz。
    - 输入电压范围:5V到9V。
    - 输出阻抗:50Ω,但可以针对其他需要进行调整。
    - 工作环境:适用于广泛的温度和电压条件,且无需外部滤波器。
    - 晶体型号:DC1216A系列搭载不同型号的晶体,分别对应不同的输出频率。

    产品特点和优势


    DC1216的主要优势在于其能够提供低抖动、低噪声的时钟源,这对高速ADC的应用来说至关重要。该演示板设计用于确保信号纯净,从而使得ADC能够在最佳状态下运行。此外,它还具备灵活性,可根据不同需求调整输出阻抗,非常适合各种应用场景。

    应用案例和使用建议


    - 应用场景:适用于需要低噪声、低抖动时钟源的各种高速ADC测试和开发环境中。
    - 使用建议:对于使用DC1216的用户,我们建议直接将SMA连接器连接到高速ADC演示板上。若需要更低的时钟频率,可以配合DC1075分频电路使用。

    兼容性和支持


    DC1216与多种高速ADC数据转换器演示板兼容,且支持驱动合成器演示板。制造商提供了详尽的设计文件和文档资源,包括组装指南、调试文档以及潜在问题的解决方案。

    常见问题与解决方案


    - Q: 我的系统不能正常工作,如何调试?
    - A: 首先确认电源电压是否在规定范围内(5V至9V)。检查晶体是否正确安装并接收到正确的频率。

    - Q: 输出信号出现噪音,怎么处理?
    - A: 确保所有连接点接触良好,避免物理干扰。可能需要对晶体进行重新校准。

    总结和推荐


    总体而言,DC1216是一款高性能的高速ADC时钟源演示板,特别适合需要精确时钟信号的应用场合。其独特的优势在于低抖动和低噪声性能,使其在高速ADC测试和验证方面具有明显优势。因此,我们强烈推荐在高速ADC相关项目中使用此产品。

DC1216A-B参数

参数
零件状态 在售
包装方式 盒装

DC1216A-B厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC1216A-B数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC1216A-B DC1216A-B数据手册
