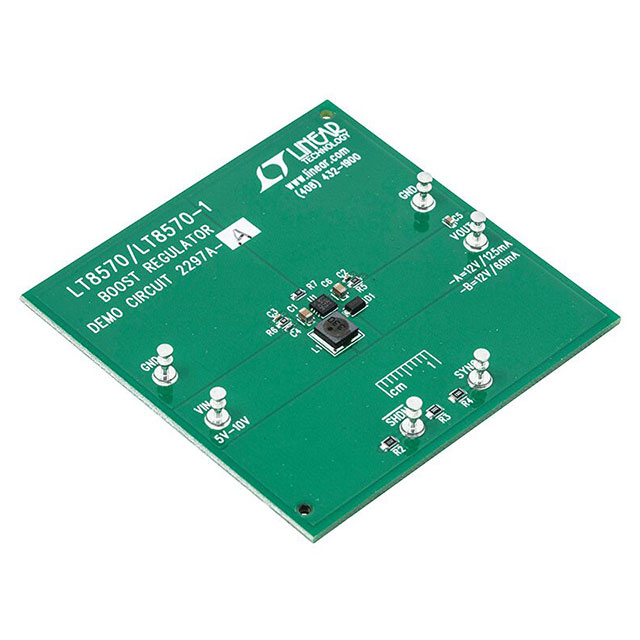

DC2297A-A

厂牌: ANALOG DEVICES
产品描述: LT8570 DC to DC Converter and Switching Regulator Chip 11.64VDC to 12.36VDC Output Demonstration Circuit
供应商型号: Y-DC2297A-A
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC2297A-A

DC2297A-A概述


    产品简介


    LT8570 和 LT8570-1
    - 类型: 升压/SEPIC/反相调节器
    - 主要功能: 这些转换器可以在各种输入电压下将5V到10V的电源转换为12V输出。它们的设计具有小型化和低组件数量的特点。
    - 应用领域: 广泛应用于工业、通信系统和消费电子设备中,用于电力管理、电源转换等领域。

    技术参数


    - 输入电压范围: 5V 到 10V
    - 输出电压: 12V(5V输入时)
    - 负载电流:
    - DC2297A-A: 最大负载电流125mA
    - DC2297A-B: 最大负载电流60mA
    - 效率:
    - DC2297A-A: 5V输入时,最大负载电流时效率可达86%
    - DC2297A-B: 5V输入时,最大负载电流时效率可达86%
    - 开关频率: 1.5 MHz
    - 其他特性: 支持外部时钟同步、可配置欠压锁定、软启动、频率折叠等功能

    产品特点和优势


    - 高效率: 在不同输入电压和负载条件下均能保持较高的转换效率。
    - 宽输入电压范围: 可以处理最高达40V的输入电压。
    - 小尺寸和低组件数量: 设计简洁,易于集成。
    - 多种工作模式: 可配置为升压、SEPIC或反相转换器,具有广泛的适用性。
    - 精确控制: 通过单个反馈电阻设置输出电压,简化设计和调试过程。

    应用案例和使用建议


    - 应用案例:
    - 用于电池供电设备中,例如笔记本电脑、移动设备的电源管理。
    - 适用于工业控制系统中的电源转换模块。

    - 使用建议:
    - 确保输入电压不超过10V,以防止过压损坏。
    - 测量输入或输出电压纹波时,应避免使用较长的接地导线,直接接触测量点。
    - 在调整负载时,应注意观察输出电压的稳定性、纹波和效率等关键指标。

    兼容性和支持


    - 兼容性: 与其他标准组件兼容,可以方便地集成到现有系统中。
    - 支持: 厂商提供详细的技术文档和支持,设计文件可在[此链接](http://www.linear.com/demo/DC2297A)下载。建议在使用前仔细阅读技术手册,以确保正确安装和调试。

    常见问题与解决方案


    1. 问题: 输出电压不稳定
    - 解决方法: 检查负载是否过高或输入电压是否波动过大。确保负载和输入电压在合理范围内。
    2. 问题: 转换效率低
    - 解决方法: 检查电路连接是否正确,确认所有电容器和电阻器的阻值和型号是否符合要求。
    3. 问题: 开关频率异常
    - 解决方法: 确认外部时钟信号是否正常,检查是否有干扰源导致频率偏移。

    总结和推荐


    LT8570 和 LT8570-1 是一款高性能的升压/SEPIC/反相调节器,适用于多种电源管理需求。其高效率、宽输入电压范围、小型化设计等特点使其在市场上具有较强的竞争力。如果你正在寻找一种可靠的电源转换解决方案,这款产品是一个非常值得考虑的选择。推荐在工程开发和评估过程中使用,并注意遵循正确的安装和使用指南。

DC2297A-A参数

参数
零件状态 在售
包装方式 盒装

DC2297A-A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC2297A-A数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC2297A-A DC2297A-A数据手册

DC2297A-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
