DC2367A

厂牌: ANALOG DEVICES
产品描述:
供应商型号: Q-DC2367A
供应商: 期货订购
标准整包数: 1

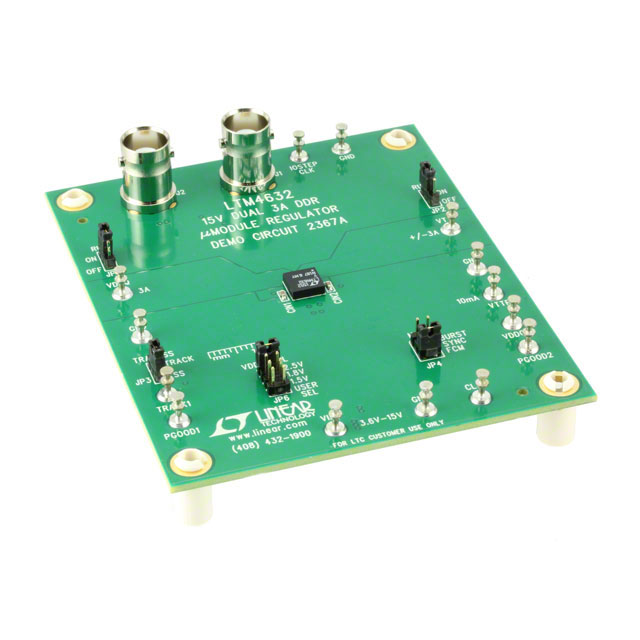

ANALOG DEVICES 评估、开发板开发工具 DC2367A

DC2367A概述

    LTM4632EV 微模块调节器技术手册

    产品简介


    LTM4632EV 是一款由Linear Technology Corporation设计的超薄微模块调节器,专为DDR-QDR4内存的VDDQ、VTT和VREF供电而设计。它集成了两个高性能的降压调节器,能够在低功耗情况下提供高效能的电源解决方案。LTM4632具有3.6V到15V的输入电压范围,能够为DDR电源提供必要的电流输出。

    技术参数


    - 输入电压范围:3.6V 至 15V
    - 输出电压(VDDQ):可编程,通过外部电阻设定,范围为0.6V至2.5V,最大输出电流可达3A
    - 输出电压(VTT):设为VDDQIN引脚电压的一半,可以由通道1输出或外部参考电压提供,最大输出电流可达±3A
    - 工作频率:默认1MHz
    - 效率:在12V输入电压下,VDDQ输出2.5V时效率为83.9%,VTT输出1.25V时效率为72.3%

    产品特点和优势


    - 紧凑设计:LTM4632采用低轮廓热增强封装(6.25mm x 6.25mm x 1.82mm LGA),仅需少量输入和输出电容。
    - 多功能输出:可以通过调节器的输出电压跟踪功能(通过TRACK/SS引脚)实现多路电源轨的顺序控制。
    - 高效率:内置多种工作模式,可以在不同负载条件下实现高效的电力传输。
    - 内置保护机制:具备过温保护和短路保护功能,确保稳定可靠的工作。

    应用案例和使用建议


    - DDR/QDR4内存供电:用于DDR/QDR4内存的VDDQ、VTT和VREF供电,如服务器、工作站等高要求的应用场合。
    - 并联使用:当需要更高的输出电流时,可以将两个通道并联起来以提供高达6A的VTT输出电流。
    - 热管理:在高负载条件下,要注意散热管理,确保调节器在安全温度范围内工作。

    兼容性和支持


    - 兼容性:该微模块调节器具有良好的电气特性和广泛的工作温度范围,易于与其他电子元器件和系统集成。
    - 技术支持:Linear Technology Corporation提供详细的设计文档和应用程序支持,确保客户能够顺利使用该产品。

    常见问题与解决方案


    - 问题1:启动过程中无法达到设定的输出电压。
    - 解决方案:检查输入电压是否在规定范围内,确保所有跳线设置正确,重新调整电容值。

    - 问题2:在轻载条件下效率不高。
    - 解决方案:检查MODE引脚的设置,选择合适的操作模式,例如Burster Mode,可以显著提高轻载条件下的效率。

    总结和推荐


    LTM4632EV是一款适用于DDR/QDR4内存供电的高性能微模块调节器。它的紧凑设计、高效率以及丰富的功能使其成为许多高性能应用的理想选择。虽然此调节器主要是用于工程开发和评估,但在严格遵守安全规范的前提下,也可考虑在某些关键任务型应用中使用。推荐那些需要紧凑且高效电源解决方案的设计工程师考虑使用这款产品。

DC2367A参数

参数
零件状态 在售
包装方式 盒装

DC2367A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC2367A数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC2367A DC2367A数据手册
