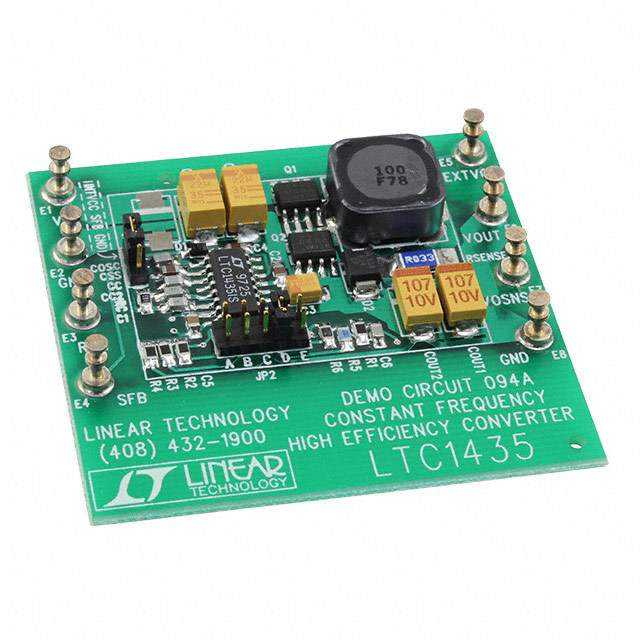

DC094A

产品分类: 工具-嵌入式系统
厂牌: ANALOG DEVICES
产品描述:
供应商型号: DC094A-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 工具-嵌入式系统 DC094A

DC094A概述


    产品简介


    LTC1435是一款由Linear Technology Corporation(现为Analog Devices公司的一部分)设计的恒频同步降压(BUCK)转换器。该转换器旨在实现高效率的电源供应,适用于便携式应用和其他需要高效能的场景。LTC1435通过驱动一对外部N沟道功率MOSFET来工作,能够在低输出电流时自动切换到突发模式操作(Burst Mode),从而降低开关损耗并维持高效率。该产品的主要特点是高效率、低纹波和快速瞬态响应,非常适合用于电池供电设备或其他需要长寿命的应用场景。

    技术参数


    - 输入电压范围: 4.5V至28V
    - 最大输入电压: 28V(受外部MOSFET和输入电容器限制)
    - 输出电压: 可通过跳线选择,提供1.8V、2.5V、2.9V、3.3V、5V
    - 最大连续输出电流: 3A
    - 峰值输出电流: 3.5A
    - 典型纹波: 在10MHz带宽下
    - 突发模式操作:100mA时,50mVP-P
    - 连续模式操作:1A时,35mVP-P
    - 输入电压调节: 6V至20V范围内,0.002%/V
    - 负载调节: 无负载到满额定输出时,-1%
    - 静态电流: 无负载时10V输入电压下,约50µA
    - 关机电流: 约15µA
    - 运行频率: 170kHz(典型值)

    产品特点和优势


    LTC1435具备以下显著特点和优势:
    - 高效能: 操作效率超过90%,适合电池供电设备和长时间运行的应用。
    - 低纹波: 由于采用恒频架构和Burst Mode,确保输出电压稳定。
    - 快速瞬态响应: 适应不同的负载变化,保证输出电压的稳定性。
    - 宽输入电压范围: 输入电压范围为4.5V至28V,适配多种电源需求。
    - 易于编程: 通过跳线选择不同输出电压,便于灵活配置。

    应用案例和使用建议


    LTC1435常被用于各种便携式设备、工业控制系统以及任何需要高效、稳定电源供应的场合。例如,在手机充电器、笔记本电脑适配器以及工业传感器供电系统中,LTC1435能够提供可靠且高效的电源解决方案。
    使用建议:
    1. 确保输入电压不超过28V,以免损坏外部MOSFET。
    2. 当选用较低的输出电压(VOUT < 2.5V)时,应适当减少输入电压。
    3. 使用适当的滤波电容(如CIN和COUT)以减小纹波。
    4. 根据负载情况合理选择输出电压,以避免不必要的功耗。

    兼容性和支持


    LTC1435可以与其他符合相同标准的电子元件和设备良好兼容。制造商提供了详尽的技术文档和客户支持服务,包括设计指南、软件工具及售后技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压超过28V | 将输入电压降至规定范围内 |
    | 输出电压不稳定 | 检查连接线路是否松动,确保所有组件正常工作 |
    | 静态电流过大 | 确保正确设置跳线,将EXT VCC连接到VOUT |

    总结和推荐


    LTC1435是一款高性能的同步降压转换器,具备高效率、低纹波、快速瞬态响应等特点,适用于多种便携式和工业应用。它不仅能在不同负载条件下保持稳定的输出,还能显著延长电池寿命。根据其优异的性能表现和广泛的适用性,强烈推荐使用LTC1435作为电源解决方案。

DC094A参数

参数
零件状态 在售

DC094A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC094A数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 工具-嵌入式系统 ANALOG DEVICES DC094A DC094A数据手册
