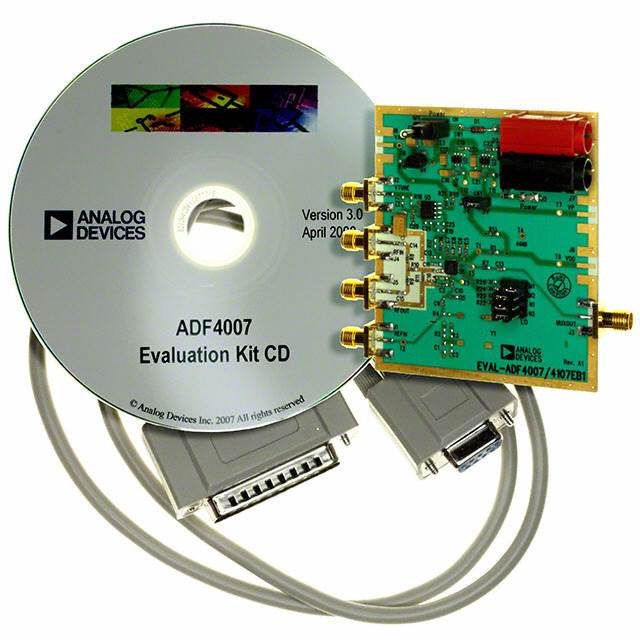

EVAL-ADF4007EBZ1

厂牌: ANALOG DEVICES
产品描述: ADF4007 Clock Generator and Synthesizer Evaluation Board
供应商型号: 4032914
供应商: element14
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL-ADF4007EBZ1

EVAL-ADF4007EBZ1概述


    产品简介


    ADF4007频率合成器评估板(EVAL-ADF4007EBZ1)是一款专为评估ADF4007频率合成器而设计的高性能评估板。ADF4007是一款用于PLL(相位锁定环路)的频率合成器。该评估板适用于需要高精度频率合成的领域,例如通信系统、雷达系统和测试仪器。

    技术参数


    - 电源电压:单路外部15V供电
    - 供电选项:
    - Vp可选5V或3V
    - ADF4007 VDD为3.0V
    - OP27 VCC为12V
    - 支持频率范围:参考输入为SMA接口
    - 信号输出:
    - RFOUT:可连接至频谱分析仪进行信号测试
    - VTUNE:通过SMA连接器提供调谐电压
    - 工作条件:
    - 温度范围:-40°C 至 +85°C
    - 湿度范围:非冷凝

    产品特点和优势


    - 集成多个电源选择:用户可以选择5V或3V作为VP电压,确保灵活性。
    - 高精度信号处理:内部集成的ADF4007频率合成器,能够实现精确的频率合成。
    - 兼容性强:可方便地连接外部VCO板,易于与其他系统集成。
    - 多功能调试端口:VTUNE和RFOUT接口提供了多种调试和测试功能。

    应用案例和使用建议


    应用案例
    - 通信系统:用于无线通信系统的频率合成。
    - 雷达系统:在雷达系统中实现精确的频率控制。
    - 测试仪器:可以作为信号发生器的一部分,提供高精度的信号输出。
    使用建议
    - 配置跳线和开关位置:确保按照手册指示正确设置跳线和开关位置,以避免误操作导致的设备损坏。
    - 测试环境:在测试过程中,应使用准确的信号发生器和测量工具,如频率计和示波器,确保测试结果的准确性。
    - 电源管理:严格按照手册要求进行电源接入,特别是注意不要超过ADF4007允许的最大电压值,以免造成设备损坏。

    兼容性和支持


    - 兼容性:评估板适用于各种外部VCO板,用户可根据具体需求选择合适的VCO板进行连接。
    - 厂商支持:厂商提供详细的技术手册和使用指南,用户可通过官方渠道获得技术支持。

    常见问题与解决方案


    - 问题1:VTUNE接口没有输出信号。
    - 解决方案:检查电源连接是否正确,确保VTUNE和RFOUT接口连接无误。

    - 问题2:无法通过RFOUT接口读取正确的输出信号。
    - 解决方案:确认信号发生器输入信号是否符合要求,确保连接到RFOUT的频谱分析仪工作正常。

    - 问题3:温度范围超出规定范围。
    - 解决方案:检查环境温度,避免在极端温度下使用评估板。

    总结和推荐


    总体而言,ADF4007频率合成器评估板具有较高的精度和稳定性,特别适合于需要精确频率合成的应用场合。尽管该评估板是免费提供用于评估目的,但在使用时需严格遵守制造商的条款和条件。对于需要高精度频率合成的应用,强烈推荐使用该评估板。对于其他一般用途,可能需要考虑购买完整的ADF4007芯片来满足长期需求。

EVAL-ADF4007EBZ1参数

参数
零件状态 在售
包装方式 盒装

EVAL-ADF4007EBZ1厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EVAL-ADF4007EBZ1数据手册
