DC1356A

厂牌: ANALOG DEVICES
产品描述:
供应商型号: Y-DC1356A
供应商: 期货订购
标准整包数: 1

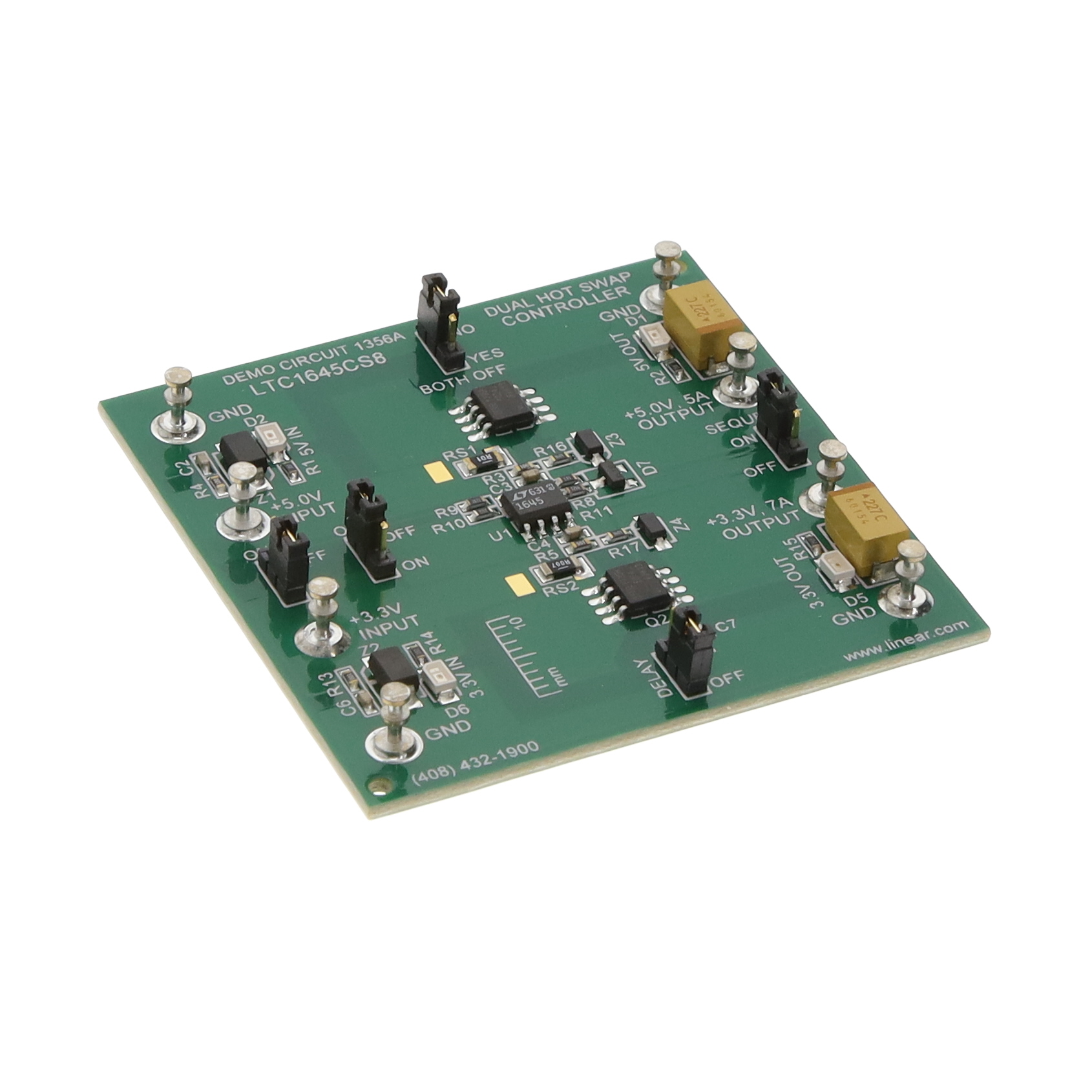

ANALOG DEVICES 评估、开发板开发工具 DC1356A

DC1356A概述


    产品简介


    产品名称:LTC1645 双通道热插拔控制器/电源排序器
    产品类型:双通道热插拔控制器/电源排序器
    主要功能:
    - 控制两个外部N沟道MOSFET管的电源开关。
    - 支持电路断路器保护功能,可设定过电流保护阈值。
    - 提供可编程的电源顺序控制功能。
    - 拥有丰富的特性支持热插拔应用。
    应用领域:
    - 适用于低电压应用,如电路板的热插拔。
    - 广泛应用于数据中心、服务器、电信设备和其他需要高可靠性电源管理的应用场合。

    技术参数


    - 供应电压:
    - 通道1:2.375V至12.0V
    - 通道2:1.2V至12.0V
    - 欠压锁定(UVL):
    - 通道1:2.16V至2.3V
    - 通道2:1.06V至1.18V
    - 电路断路器跳闸电压:
    - 通道1:46mV至56mV
    - 通道2:46mV至56mV
    - 栅极驱动电压:4.5V至16V
    - ON引脚阈值电压:
    - 通道1:0.775V至0.825V
    - 通道2:1.975V至2.025V
    - ON引脚滞回:25mV
    - 定时器引脚电压阈值:1.212V至1.255V
    - 定时器引脚电流:-2.3µA至-1.7µA
    - GATEn引脚输出电流:
    - ON = 2.2V时:-12.5µA至-7.5µA
    - ON = 0.7V时:30µA至50µA
    - ON = 0.3V时:-10µA至-7.5µA

    产品特点和优势


    - 高性能:能够处理多个电源通道的复杂管理和保护。
    - 灵活性:可通过软件配置多种保护机制和电源排序顺序。
    - 可靠性:具有高精度的过电流检测和保护机制,保证系统的稳定运行。
    - 易于集成:小巧的封装和简单的设计使其易于安装和调试。

    应用案例和使用建议


    应用场景:
    - 在数据中心内用于控制多个电源通道,确保服务器平稳运行。
    - 在电信设备中用于多电源的管理和保护。
    使用建议:
    - 在测试阶段,先按照快速启动程序检查每个通道的输出电压和电流阈值是否符合预期。
    - 在实际应用中,可以通过调整外部元件参数进一步优化系统性能。

    兼容性和支持


    - 兼容性:可以与不同品牌的外部N沟道MOSFET管搭配使用,支持多种标准接口。
    - 支持和服务:提供详细的文档和支持服务,包括设计文件下载和在线技术支持。

    常见问题与解决方案


    - 问题1:电路启动时,电源没有正常输出。
    - 解决办法:检查外部连接和电源输入是否正确。

    - 问题2:电源输出电流不准确。
    - 解决办法:检查并校准外部电流感测电阻的阻值。

    - 问题3:电路保护未按预期动作。
    - 解决办法:重新设置过电流保护阈值,并确保所有外部元件正常工作。

    总结和推荐


    总结:
    LTC1645是一款专为热插拔应用设计的高性能双通道控制器。具备出色的性能和灵活的配置选项,非常适合需要高可靠性的电源管理应用。技术参数详细,且具有广泛的适用范围。
    推荐:
    鉴于其强大的功能和优良的性能表现,强烈推荐使用LTC1645进行关键应用的设计和开发。它在提升系统可靠性、灵活性方面具有显著优势,能够满足现代电力管理系统的需求。

DC1356A参数

参数
零件状态 在售
包装方式 盒装

DC1356A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC1356A数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC1356A DC1356A数据手册

DC1356A封装设计

查看详情并下载
Symbol
Footprint
3D Model
