DC1276B

产品分类: 其他工具
厂牌: ANALOG DEVICES
产品描述:
供应商型号: Y-DC1276B
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 其他工具 DC1276B

DC1276B概述


    产品简介

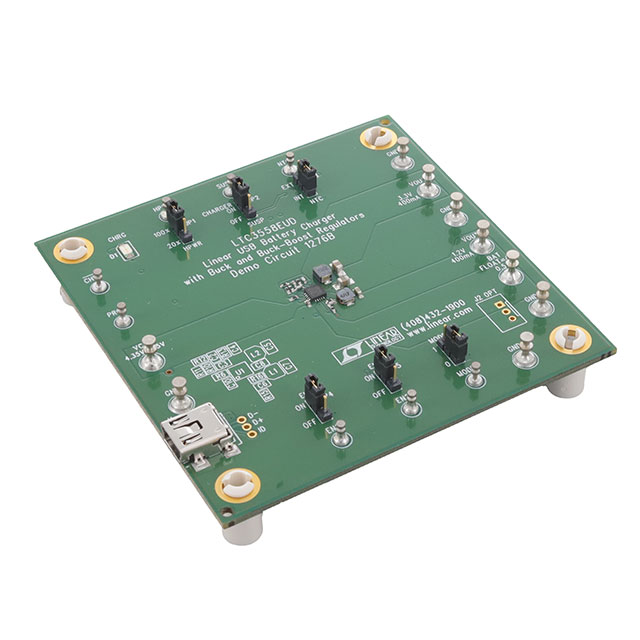

    LTC3558EUD:线性USB电池充电器及升降压调节器
    LTC3558EUD是一款专为锂离子/聚合物电池设计的线性电池充电IC,具备通用同步降压开关稳压器和通用升降压开关稳压器。这款充电器支持通过调节RPROG电阻来限制充电电流,适用于USB供电的应用时,充电电流可设置为最高500mA;而在非USB供电的情况下,充电电流则可以调整到高达950mA。两个调节器(降压和升降压)各自可以提供最高400mA的负载电流。产品采用20引脚(3mm x 3mm)QFN封装,适合表面安装。

    技术参数


    - 输入电压范围 (VCC): 4.35V - 5.5V
    - 电池浮充电压 (VFLOAT): 4.15V - 4.23V
    - 电池充电电流 (IBAT): 0.46A - 0.5A(常温下,RPROG = 1.74kΩ,HPWR=HI)
    - 降压稳压器输出电压 (VOUT1): 1.17V - 1.23V(IOUT1 ≤ 400mA)
    - 升降压稳压器输出电压 (VOUT2): 3.27V - 3.33V(IOUT2 ≤ 400mA)

    产品特点和优势


    特点:
    - 高效率USB电源管理器,集成了降压和升降压调节器。
    - 充电电流可通过RPROG电阻灵活设置,满足不同应用场景需求。
    - 卓越的瞬态响应和低输出纹波。
    - 保护机制完善,如过热保护、电池温度监控等。
    优势:
    - 集成度高,简化电路设计,降低系统成本。
    - 灵活的充电电流配置,方便适应不同的电池充电需求。
    - 出色的电源管理和低功耗设计,延长设备续航能力。

    应用案例和使用建议


    应用案例:
    LTC3558EUD适用于各种便携式电子设备,如智能手机、平板电脑、移动电源等。它可以作为USB充电解决方案的核心部件,实现高效的电池充电管理。
    使用建议:
    - 在进行测量时,注意避免长接地引线对示波器探头的影响。测量输入或输出纹波电压时,直接将探针尖端接触VCC或VOUT(x)与GND终端。
    - 使用适当的跳线设置来选择所需的充电电流,如“20%”或“100%”。

    兼容性和支持


    LTC3558EUD与其他符合USB标准的电源适配器兼容。为了确保最佳性能和使用寿命,建议在使用过程中参照技术手册中的建议进行操作。如有疑问,可联系LTC工厂获取详细的设计文件和技术支持。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问:充电电流设置不正确怎么办?
    - 答: 检查RPROG电阻是否按需调整。确保在合适的位置连接跳线以达到所需的充电电流。
    2. 问:充电时电池温度过高如何处理?
    - 答: 检查电路板上的NTC输入,确保电池温度在安全范围内。如温度异常,及时断开电源,让电池冷却后再重新充电。
    3. 问:输出电压不稳定怎么办?
    - 答: 确认所有关键电路组件(如电容器、电阻器)都已正确安装并符合规格要求。检查输入电源的稳定性和负载情况。

    总结和推荐


    LTC3558EUD以其高效能、高集成度和灵活性,在众多电子设备中展现出强大的竞争力。它不仅能够简化设计流程,提高系统可靠性,还能有效延长电池寿命。因此,推荐在需要高性能电池管理的设备中选用LTC3558EUD。

DC1276B参数

参数
零件状态 在售
包装方式 盒装

DC1276B厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC1276B数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他工具 ANALOG DEVICES DC1276B DC1276B数据手册
