DC1392A

厂牌: ANALOG DEVICES

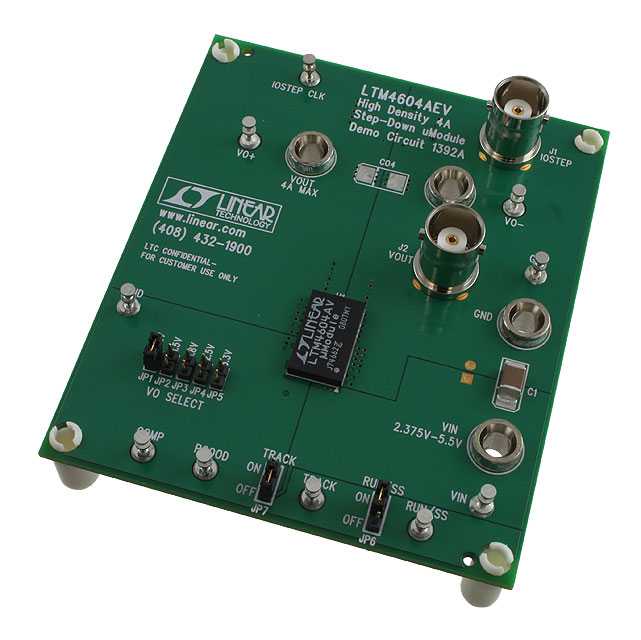

产品描述: LTM4604A DC to DC Converter and Switching Regulator Chip 0.8VDC to 3.3VDC Output Demonstration Circuit
供应商型号: Q-DC1392A
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC1392A

DC1392A概述

    LTM4604A µModule Regulator 技术手册解析

    1. 产品简介


    LTM4604A 是一款高效、高密度的开关模式降压型 μModule®(微模块)稳压器,由 Linear Technology(现为 Analog Devices 的一部分)设计生产。该器件专为需要宽输入电压范围(2.375V 至 5.5V)和高效率的应用而设计,输出电压可通过跳线选择,范围从 0.8V 到 3.3V。其额定负载电流可达 4A,在特定的输入电压、输出电压及热条件限制下可能需要降额使用。此外,LTM4604A 还支持通过 TRACK 引脚实现与另一电压轨的同步或比例跟踪。
    LTM4604A 广泛应用于通信、工业控制、医疗设备等领域,特别是在需要紧凑布局和高效能的场景中表现优异。

    2. 技术参数


    以下是 LTM4604A 的主要技术规格:
    | 参数 | 条件 | 典型值 |
    |
    | 输入电压范围 | 2.375V 至 5.5V
    | 输出电压范围 | 跳线选择 (默认 1.2V) | 0.8V 至 3.3V |
    | 最大连续输出电流 | 视热条件而定 | 4A |
    | 默认工作频率 | 1.25MHz
    | 转换效率 | VIN=5V, VOUT=3.3V | 88% |
    其他电气特性:
    - 输入电容:CIN1 和 CIN2 使用两颗 10μF 陶瓷电容器;
    - 输出电容:CO3 使用一颗 22μF 陶瓷电容器;
    - 工作温度范围:-40°C 至 +125°C;
    - 电源输入支持标准连接器(如 BNC 连接器),便于测试与调试。

    3. 产品特点和优势


    LTM4604A 的主要特点包括:
    - 高集成度:将控制器、功率晶体管、滤波电感等关键元件封装在一个小型模块中;
    - 高效率:在典型条件下可达到 88% 的转换效率;
    - 宽输入电压范围:适用于多种电池供电系统;
    - 灵活的输出配置:通过跳线选择不同输出电压;
    - 良好的散热设计:支持较高负载电流并保持稳定运行;
    - 简化设计流程:无需复杂的外部元件即可实现高效的直流-直流转换。
    这些特性使 LTM4604A 在工业控制、医疗仪器和通信设备等对空间利用率和能效要求较高的场景中具有显著的竞争优势。

    4. 应用案例和使用建议


    LTM4604A 的典型应用案例包括:
    - 工业自动化控制系统中的低压电源模块;
    - 医疗成像设备中为传感器提供稳定供电;
    - 数据中心服务器中用于高密度电源设计。
    使用建议:
    1. 输入电压匹配:确保输入电压处于推荐范围内,避免因过低或过高导致器件损坏;
    2. 热管理:在高负载情况下需注意散热措施,例如增加散热片或采用强制风冷;
    3. 输出滤波:适当添加外部电容以减少输出纹波;
    4. 跳线设置:根据具体需求正确配置跳线位置,保证输出电压符合预期。

    5. 兼容性和支持


    LTM4604A 具备良好的兼容性,能够轻松集成到现有电路板设计中。Linear Technology 提供详尽的技术文档和支持资源,包括设计文件下载地址(http://www.linear.com/demo)和专业应用工程师技术支持服务。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压偏离设定值 | 检查跳线连接是否正确,重新校准电阻网络; |
    | 系统启动时无法正常工作 | 确认输入电压符合规范,检查外部接线是否牢固; |
    | 短时间内出现异常高温现象 | 增加散热装置或降低负载电流; |
    | 纹波过大 | 在输出端添加更大容量的滤波电容; |

    7. 总结和推荐


    综上所述,LTM4604A 是一款功能强大且易用的 μModule® 稳压器,特别适合于需要高性能、小体积和低功耗的应用场景。它凭借高集成度、宽电压范围和高效能等特点在市场上占据重要地位。如果您的项目需要一款可靠且易于实施的电源解决方案,LTM4604A 是一个值得考虑的选择。
    推荐指数:★★★★★

DC1392A参数

参数
零件状态 在售

DC1392A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC1392A数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC1392A DC1392A数据手册

DC1392A封装设计

查看详情并下载
Symbol
Footprint
3D Model
