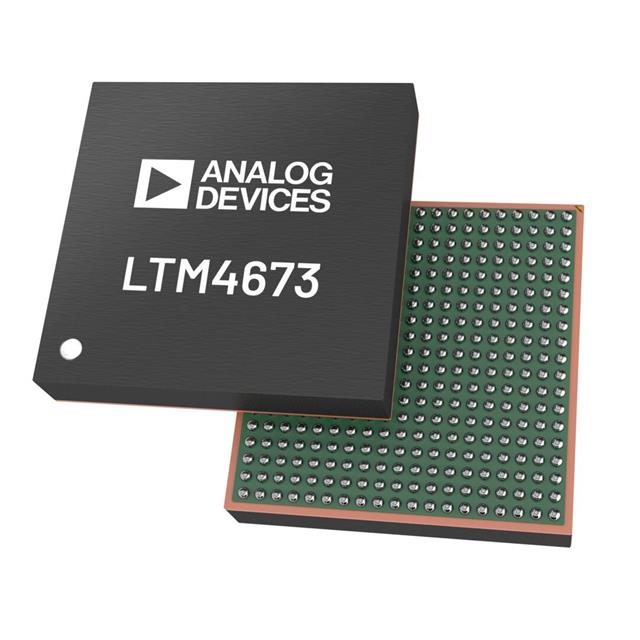

LTM4673IY#PBF

产品分类: DC-DC模块
厂牌: ANALOG DEVICES
产品描述: Module DC-DC 4-OUT 0.6V to 3.3V/0.6V to 5.5V 12A/12A/5A/5A 361-Pin BGA Tray
供应商型号: Q-LTM4673IY#PBF
供应商: 期货订购
标准整包数: 90
ANALOG DEVICES DC-DC模块 LTM4673IY#PBF

LTM4673IY#PBF概述


    产品简介


    LTM4673是一款由Analog Devices生产的四输出μModule(电源模块)调节器,它集成了数字电源系统管理功能。该芯片可以实现双12A和双5A的降压转换,支持宽输入电压范围(4.5V至15V),输出电压范围为0.6V至3.3V(针对12A通道)和0.6V至5.5V(针对5A通道)。LTM4673通过集成的4通道电源系统管理器提供序列化、修整、裕量调整、监控、故障管理、遥测和故障日志创建等功能。这些特性使得LTM4673非常适合应用于电信、网络设备和工业设备等场合,例如点负载调节、现场可编程门阵列(FPGA)、数字信号处理器(DSP)和专用集成电路(ASIC)的应用。

    技术参数


    - 输入电压范围: 4.5V 至 15V
    - 输出电压范围:
    - 双12A通道:0.6V 至 3.3V
    - 双5A通道:0.6V 至 5.5V
    - 总输出电压精度: ±0.5%
    - 电流读回精度: 12A通道 ±5%
    - 通信接口: 400kHz PMBus-Compliant I²C串行接口
    - 封装尺寸: 16mm x 16mm x 4.72mm BGA
    - 温度范围: -40°C 至 +125°C

    产品特点和优势


    LTM4673具有多项显著的技术特点和优势,使其在各种应用中表现出色:
    - 多功能集成: 集成了序列化、修整、裕量调整、监控、故障管理和遥测功能。
    - 高精度输出: 输出电压精度高达±0.5%,电流读回精度±5%,保证了良好的稳定性和准确性。
    - 灵活的通信接口: 支持PMBus和I²C标准,便于集成到现有的数字控制系统中。
    - 强大的故障管理能力: 内置故障日志记录和多种故障处理机制,确保系统的可靠运行。

    应用案例和使用建议


    应用案例:
    LTM4673常用于电信设备、网络设备和工业设备中。具体应用包括多轨点负载调节、现场可编程门阵列(FPGA)、数字信号处理器(DSP)和专用集成电路(ASIC)的电源管理。
    使用建议:
    - 在设计电源系统时,合理配置输入和输出电容,以确保系统的稳定性和效率。
    - 利用内置的故障管理机制,进行定期检查和维护,提高系统的可靠性。
    - 配合PMBus接口使用时,注意设置正确的命令参数,以满足特定的电源需求。

    兼容性和支持


    LTM4673支持PMBus标准,可以轻松集成到现有系统中。Analog Devices提供了详细的技术文档和应用指南,帮助用户更好地理解和使用这款产品。此外,还提供软件工具如LTpowerPlay,以便用户更方便地进行配置和调试。

    常见问题与解决方案


    问题1: 设备无法正常启动。
    解决方案: 检查输入电压和负载是否正确连接,并确保配置文件中启动顺序和设置正确无误。
    问题2: 输出电压不稳定。
    解决方案: 调整反馈电阻值,确保输出电压准确稳定。如果仍然存在问题,检查系统接地是否良好,以及输入和输出电容是否匹配要求。

    总结和推荐


    LTM4673凭借其高精度、强大功能集成和广泛的适用性,在多种应用中表现出色。对于需要高度灵活性和可靠性的电源管理系统,LTM4673是一个非常值得考虑的选择。我们强烈推荐使用此产品来满足各种复杂的电源需求。

LTM4673IY#PBF参数

参数
输入电压最小值 -
输出电流最大值 -
类型 -
转换效率 -
输出电压组数 -
输出电压 -
最大容性负载 -
开关频率 -
输出总功率 -
输出方式 -
输入电压最大值 -
散热方式 -
特性 -
零件状态 在售
包装方式 托盘

LTM4673IY#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM4673IY#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC模块 ANALOG DEVICES LTM4673IY#PBF LTM4673IY#PBF数据手册

LTM4673IY#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
900+ ¥ 486.6861
1800+ ¥ 478.7076
2700+ ¥ 466.7399
库存: 900
起订量: 900 增量: 0
交货地:
最小起订量为:900
合计: ¥ 438017.49
直接购买
加入购物车
