DC1667A

厂牌: ANALOG DEVICES

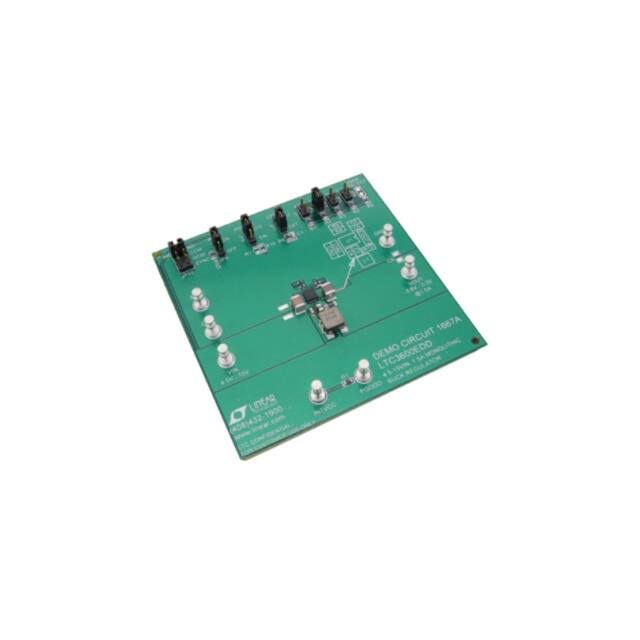

产品描述: LTC3600EDD Demonstration Circuit
供应商型号: Q-DC1667A
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC1667A

DC1667A概述


    产品简介


    产品名称: LTC3600
    产品类型: 单通道同步降压调节器
    主要功能:
    - 输入电压范围:4.5V 至 15V
    - 最大连续输出电流:1.5A
    - 输出电压可调(通过单个电阻设定)
    - 可编程参考电压
    - 轻负载条件下,可以进入不连续模式以提高效率
    - 关断模式下功耗低于1μA
    - 开关频率可编程:200kHz至4MHz
    - 适用于点负载电源、电池供电设备和电压跟踪系统
    应用领域:
    - 点负载电源
    - 电池供电设备
    - 电压跟踪系统

    技术参数


    - 输入电压范围: 4.5V 至 15V
    - 默认输出电压: 在4.5V至15V输入电压范围内,1.5A输出电流时为1.215V(±2%),即1.19V至1.24V
    - 最大连续输出电流: 1.5A
    - 默认操作频率: 1MHz
    - 典型输出电压纹波: 输入电压5V,输出电压1.2V,1.5A输出电流时,纹波小于10mV(见图4)
    - 效率: 输入电压5V,输出电压1.2V,1.5A输出电流时,效率为78%(见图3)

    产品特点和优势


    - 高效率: 最大效率达到78%,且轻负载时能通过不连续模式进一步提高效率。
    - 低静态功耗: 关断模式下功耗低于1μA,适合电池供电的应用。
    - 高集成度: 集成在一个12引脚的DFN/MSOP封装中,使得电路设计更加紧凑。
    - 灵活可调: 输出电压可通过外部电阻调整,提供多种输出电压选择。
    - 可靠性高: 具有完善的保护机制,包括过载保护和短路保护。

    应用案例和使用建议


    应用案例:
    假设一个电池供电的便携式设备需要一个稳定的1.2V电源供应。利用LTC3600,可以通过设置相应的外部电阻来实现这一需求。根据技术手册,设定输出电压为1.2V后,在5V输入电压下,最大输出电流可达1.5A,效率为78%,纹波电压小于10mV。这种性能使其非常适合作为便携设备的电源管理单元。
    使用建议:
    1. 热管理: 由于高电流工作可能导致发热问题,建议在电路板设计时增加散热措施,如加大PCB铜箔面积,安装散热片等。
    2. 输入输出电容: 使用手册中推荐的输入输出电容值,有助于改善系统的稳定性和减少输出电压纹波。
    3. 布局优化: 根据手册提供的布局指导,确保高频开关节点的走线尽可能短,以减少寄生电感带来的影响。

    兼容性和支持


    LTC3600与其他常见的表面贴装组件兼容,设计文件可在Linear Technology官网获取。如有任何疑问或技术支持需求,Linear Technology的工程师团队将提供帮助。建议定期检查制造商网站上的更新资料,以获得最新的技术支持和文档。

    常见问题与解决方案


    1. 输出电压不稳定:
    - 解决方案: 检查输出端的电容是否正常连接且无损坏;确保所有焊接点都已正确焊接,没有虚焊现象。

    2. 效率低于预期:
    - 解决方案: 检查输入和输出电容的容量和质量;确认PCB布局符合手册建议,避免高频信号走线过长。

    3. 无法达到指定的输出电压:
    - 解决方案: 校准外部电阻,重新计算并设置合适的电阻值;检查跳线和开关的位置,确保它们处于正确的状态。

    总结和推荐


    总结:
    LTC3600是一款功能强大且灵活的同步降压调节器,广泛应用于各种便携式设备和电池供电系统中。其高效率、低静态功耗、高集成度和易用性使其在市场上具备很强的竞争力。对于需要高效稳定电源输出的应用场合,LTC3600是一个不错的选择。
    推荐:
    强烈推荐使用LTC3600进行开发和设计,尤其是在需要高效率和小体积解决方案的应用场景。然而,鉴于其特定的应用环境和限制,建议在首次使用前详细阅读技术手册,并按照手册中的指导进行调试和测试。
